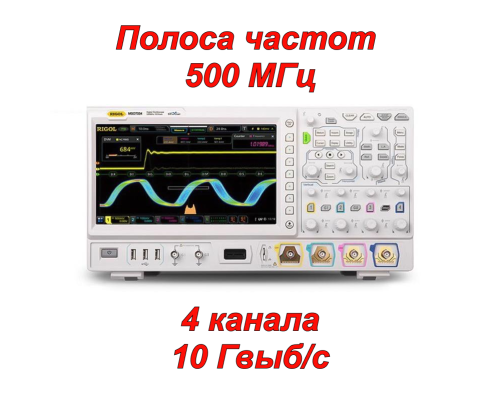

DS7054 Цифровой осциллограф
RIGOL DS7054 — это четырехканальный цифровой осциллограф с полосой пропускания 500 МГц и максимальной частотой дискретизации 10 Гвыб/с. Он объединяет осциллограф, цифровой вольтметр, счетчик и сумматор, а также анализатор протоколов.
Этот компактный легкий цифровой осциллограф обеспечивает исключительно точный просмотр и измерение формы сигнала. RIGOL DS7054 обеспечивает скорость сбора данных формы сигнала до 600 000 осциллограмм/с.
Цифровой осциллограф RIGOL DS7054 идеально подходит для производственных испытаний, полевого обслуживания, исследований, проектирования и всех других приложений, включающих испытания аналоговых/цифровых схем и устранение неисправностей, а также образование и обучение.
Функции
- Полоса пропускания: 500 МГц
- 4 канала
- Частота дискретизации в реальном времени: 10 Гвыб/с
- Глубина памяти: 100 МБ
- Инновационная технология UltraVision
- 10,1-дюймовый цветной ЖК-дисплей
- Диапазон вертикальной чувствительности: 1 мВ/дел – 10 В/дел
- Компактная конструкция, малые размеры, малый вес
- Дистанционное управление
Технические характеристики
|
Модель |
DS7054 |
DS7034 |
DS7024 |
DS7014 |
|
Пропускная способность |
500 МГц |
350 МГц |
200 МГц |
100 МГц |
|
Каналы |
4 |
|||
|
Частота дискретизации в реальном времени |
10 Гвыб/с |
|||
|
Глубина памяти |
100 МБ (один канал) |
|||
|
Скорость получения формы волны |
600 000 осциллограмм/с |
|||
|
Диапазон вертикальной чувствительности |
1 мВ/дел – 10 В/дел |
|||
|
Вертикальное разрешение |
8 бит |
|||
|
Входное сопротивление |
1 MΩ ± 1%, 50 Ω ± 1% |
|||
|
Максимальное входное напряжение |
CAT I 300 В ср.кв., 400 В пик. |
|||
|
Автоматические измерения |
Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, |
|||
|
Интерфейс |
USB-хост и устройство, LAN, GPIB (опционально) |
|||
|
Дисплей |
10,1″ дисплей (1024×600) |
|||
|
Вес |
3.9 кг |
|||
|
Размеры |
410 × 224 × 135 мм |
|||
Руководство пользователя RIGOL DS7054 (eng. *pdf)
Содержимое упаковки
- Цифровой осциллограф RIGOL DS7054 (1 шт.)
- Пассивные щупы RP35000A (500 МГц) (4 шт.)
- Крышка передней панели (1 шт.)
- Кабель питания (1 шт.)
- USB-кабель (1 шт.)
