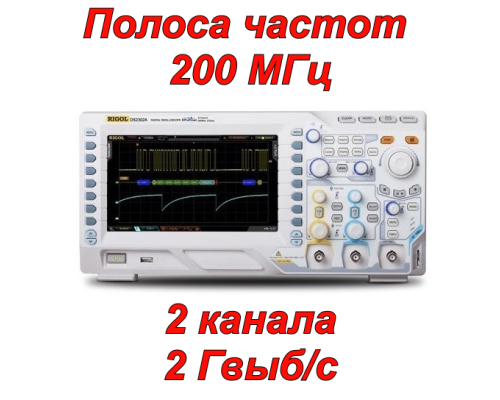

DS2202A Цифровой осциллограф
RIGOL DS2202A — это новый высококачественный двухканальный осциллограф (200 МГц). Этот компактный и легкий цифровой осциллограф обеспечивает исключительно точный просмотр и измерение формы сигнала. RIGOL DS2202A обеспечивает скорость сбора данных формы сигнала до 50 000 осциллограмм/с.
Цифровой осциллограф RIGOL DS2202A идеально подходит для производственных испытаний, полевого обслуживания, исследований, проектирования и всех других приложений, включающих испытания аналоговых/цифровых схем и устранение неисправностей, а также для обучения и подготовки.
Функции
- Полоса пропускания: 200 МГц
- 2 канала
- Частота дискретизации в реальном времени: 2 Гвыб/с
- Глубина памяти: 14 МБ
- Инновационная технология UltraVision
- Вертикальная чувствительность: 500 мкВ/дел – 10 В/дел
- Скорость сбора данных осциллограмм до 50 000 осциллограмм/с
- Математические функции: сложение, вычитание, умножение, БПФ
- 8-дюймовый цветной ЖК-дисплей
- Стандартный интерфейс: USB-хост и устройство, LAN, AUX
- Рекомендуемый интервал калибровки — один год
- Запись осциллограмм в реальном времени, воспроизведение осциллограмм и анализ осциллограмм
- Компактная конструкция, небольшие размеры, легкий вес
Технические характеристики
|
Пропускная способность |
200 МГц |
|
Каналы |
2 |
|
Частота дискретизации в реальном времени |
2 Гвыб/с (одноканальный), 1 Гвыб/с (двухканальный) |
|
Глубина памяти |
14 МБ (стандарт), 56 МБ (опционально) |
|
Скорость получения формы волны |
50 000 осциллограмм/с |
|
Диапазон вертикальной чувствительности |
500 мкВ/дел – 10 В/дел |
|
Диапазон смещения |
500 мкВ/дел – 50 мВ/дел (± 2 В) 51 мВ/дел – 200 мВ/дел (± 10 В) 205 мВ/дел – 2 В/дел (± 50 В) 2,05 В/дел – 10 В/дел (± 100 В) |
|
Вертикальное разрешение |
8 бит |
|
Математические функции |
Сложение, вычитание, умножение, БПФ, редактирование |
|
Выходное напряжение |
~ 3 В, пик-пик |
|
Частота |
1 кГц |
|
Режимы триггера |
Авто, Нормальный, Одиночный |
|
Мощность |
50 Вт (макс.) |
|
Напряжение питания |
100-240 В, 45-440 Гц |
|
Диапазон температур |
Эксплуатация: от 0°C до +50°C |
|
Метод охлаждения |
Вентилятор |
|
Стандартные порты |
USB- хост и устройство, LAN, AUX (TrigOut/PassFail), GPIB |
|
Дисплей |
8″ цветной ЖК-дисплей WVGA (800×480) |
|
Вес |
3.9 кг (± 0.2 кг) |
|
Размеры |
361,6 × 179,6 × 130,8 мм |
Содержимое упаковки
- Цифровой осциллограф RIGOL DS2202A (1 шт.)
- Пассивные щупы (2 шт.)
- Кабель питания (1 шт.)
- USB-кабель (1 шт.)
