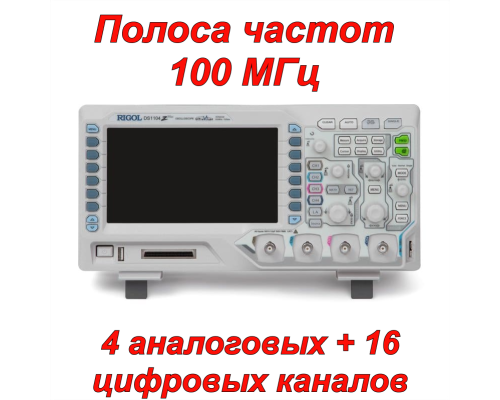

DS1104Z-S Plus Цифровой осциллограф
RIGOL DS1104Z-S Plus — это новый экономичный четырехканальный осциллограф смешанных сигналов с 16 цифровыми каналами. Этот компактный и легкий цифровой осциллограф обеспечивает исключительно точный просмотр и измерение формы сигнала. RIGOL DS1104Z-S Plus обеспечивает скорость сбора данных формы сигнала до 30 000 осциллограмм/с и 2-канальный генератор сигналов 25 МГц.
Цифровой осциллограф RIGOL DS1104Z-S Plus идеально подходит для производственных испытаний, полевого обслуживания, исследований, проектирования и всех других приложений, включающих испытания аналоговых/цифровых схем и устранение неисправностей, а также для обучения и подготовки.
Функции
- Полоса пропускания: 100 МГц
- 4 аналоговых + 16 цифровых каналов
- Частота дискретизации в реальном времени: до 1 Гвыб/с
- Глубина памяти: 12 МБ
- 2-канальный генератор сигналов 25 МГц
- Инновационная технология UltraVision
- Скорость сбора данных осциллограмм до 30 000 осциллограмм/с
- Низкий уровень шума, динамический диапазон: от 1 мВ/дел до 10 В/дел
- 7-дюймовый цветной ЖК-дисплей
- Стандартный интерфейс: LAN, USB-хост и устройство, AUX, USB-GPIB (опционально)
- Компактная конструкция, малые размеры, легкий вес
Технические характеристики
|
Пропускная способность |
100 МГц |
|
Аналоговые каналы |
4 |
|
Цифровые каналы |
16 (с возможностью обновления с помощью MSO) |
|
Частота дискретизации в реальном времени |
1 Гвыб/с (одноканальный), 500 Мвыб/с (двухканальный), 250 Мвыб./с (полный канал) |
|
Глубина памяти |
12 МБ., 24 МБ. (опционально) |
|
Скорость получения формы волны |
30 000 осциллограмм/с (макс.) |
|
Диапазон вертикальной чувствительности |
1 мВ/дел – 10 В/дел |
|
Диапазон смещения |
1 мВ/дел до 499 мВ/дел: ± 2 В 500 мВ/дел до 10 В/дел: ± 100 В |
|
Вертикальное разрешение |
8 бит |
|
Математические функции |
Сложение, вычитание, умножение, деление, БПФ, редактирование |
|
Выходное напряжение |
~ 3 В, пик-пик |
|
Частота |
1 кГц |
|
Мощность |
50 Вт (макс.) |
|
Напряжение питания |
100-240 В, 45-440 Гц |
|
Диапазон температур |
Эксплуатация: от 0°C до +50°C |
|
Метод охлаждения |
Вентилятор |
|
Дисплей |
7″ цветной ЖК-дисплей (800×480) |
|
Вес |
3.8 кг (± 0.5 кг) |
|
Размеры |
313,1 × 160,8 × 122,4 мм |
Руководство пользователя RIGOL DS1104Z-S Plus (eng. *pdf)
Техническое описание RIGOL DS1104Z-S Plus (eng. *pdf)

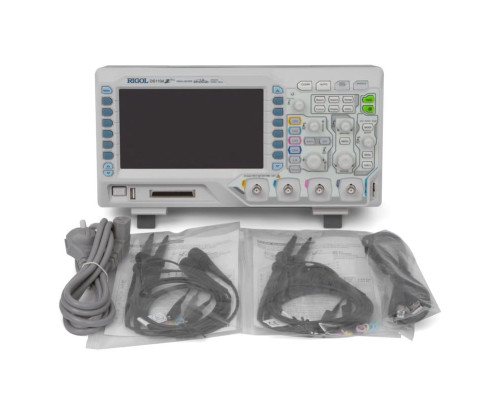

Содержимое упаковки
- Цифровой осциллограф RIGOL DS1104Z-S Plus (1 шт.)
- Пассивные щупы (4 шт.)
- Кабель питания (1 шт.)
- USB-кабель передачи данных (1 шт.)
