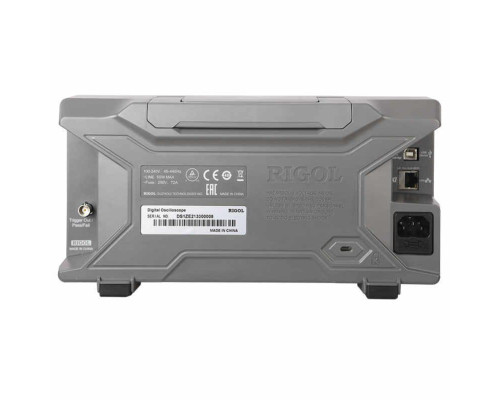

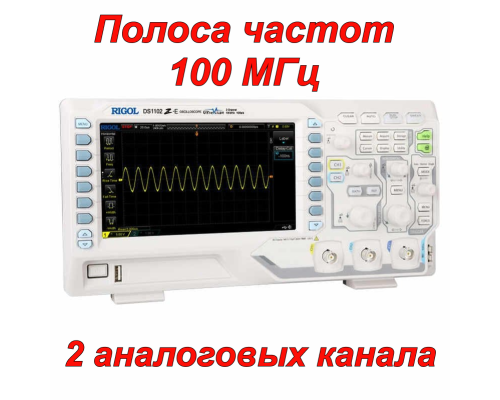

DS1102Z-E Цифровой осцилограф
RIGOL DS1102Z-E — это высококачественный двухканальный цифровой запоминающий осциллограф. Он имеет частоту дискретизации в реальном времени до 1 Гвыб/с и полосу пропускания 100 МГц. Устройство обеспечивает скорость сбора данных осциллограмм до 30 000 осциллограмм/c, а 7-дюймовый цветной ЖК-дисплей осциллографа обеспечивает яркое и четкое отображение осциллограмм.
Цифровой осциллограф RIGOL DS1102Z-E идеально подходит для производственных испытаний, полевого обслуживания, исследований, проектирования и всех других приложений, включающих испытания аналоговых/цифровых схем и устранение неисправностей, а также для образования и обучения.
Функции
- Полоса пропускания аналогового канала: 100 МГц
- 2 аналоговых канала
- Частота дискретизации в реальном времени до 1 Гвыб/с
- Глубина памяти до 24 МБ
- Скорость захвата формы сигнала до 30 000 осциллограмм/с
- Функции аппаратной записи и воспроизведения формы сигнала в реальном времени до 60 000 кадров
- Инновационная технология "UltraVision"
- Различные функции запуска и декодирования шины
- Низкий уровень шума, диапазон вертикальной шкалы: от 1 мВ/дел до 10 В/дел
- Различные интерфейсы: USB Host&Device, LAN (LXI), AUX
- Компактный размер, легкий вес, простота использования
- 7-дюймовый WVGA (800×480) TFT LCD, цветной дисплей с градацией интенсивности
Технические характеристики
|
Пропускная способность |
100 МГц |
|
Каналы |
2 |
|
Частота дискретизации в реальном времени |
1 Гвыб/с (одноканальный), 500 Мвыб/с (двухканальный) |
|
Глубина памяти |
стандарт 24 МБ (одноканальный), 12 МБ (двухканальный) |
|
Скорость получения формы волны |
30 000 осциллограмм/с |
|
Диапазон вертикальной чувствительности |
1 мВ/дел – 10 В/дел |
|
Диапазон смещения |
от 1 мВ/дел до 499 мВ/дел: ± 2 В от 500 мВ/дел до 10 В/дел: ± 100 В |
|
Вертикальное разрешение |
8 бит |
|
Математические функции |
A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, Filter |
|
Выходное напряжение |
~ 3 В, пик-пик |
|
Частота |
1 кГц |
|
Мощность |
50 Вт (макс.) |
|
Напряжение питания |
100-240 В, 45-440 Гц |
|
Диапазон температур |
Эксплуатация: от 0°C до +50°C |
|
Метод охлаждения |
Вентилятор |
|
Дисплей |
7″ цветной ЖК-дисплей (800×480) |
|
Вес |
2,9 кг ± 0,2 кг (без упаковки), 3,5 кг ± 0,5 кг (с упаковкой) |
|
Размеры |
313,1 × 160,8 × 122,4 мм |
Содержимое упаковки
- Цифровой осциллограф RIGOL DS1102Z-E (1 шт.)
- Кабель питания (1 шт.)
- USB-кабель (1 шт.)
- Пассивные щупы (2 шт.)
- Руководство пользователя (1 шт.)
