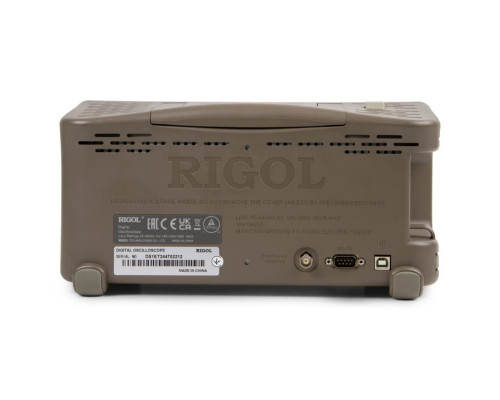

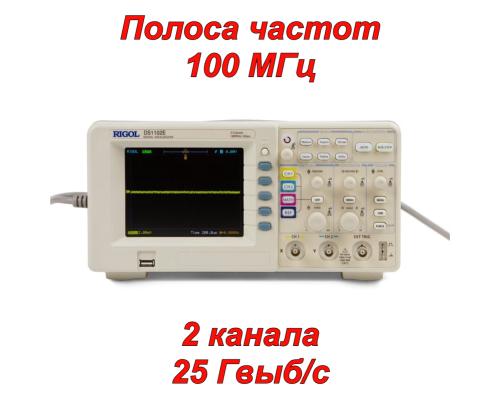

DS1102E Цифровой осциллограф

RIGOL DS1102E — это двухканальный цифровой осциллограф 100 МГц с эквивалентной частотой дискретизации 25 Гвыб/с. Как USB-осциллограф, DS1102E может сохранять изображения на внешние источники данных и печатать на принтерах, совместимых с PictBridge.

Функции

• Максимальная частота дискретизации в реальном времени 1 Гвыб/с, максимальная эквивалентная частота дискретизации 25 Гвыб/с
• Глубина памяти 1 МБ
• Полоса пропускания 100 МГц
• Компактная конструкция: 303 мм x 154 мм x 133 мм (ШxВxГ)
• 64 тыс. цветов TFT LCD, яркий и четкий дисплей формы сигнала
• Расширенные режимы запуска: Edge, Video, Pulse Width, Slope, Alternate
• Регулируемая большая чувствительность: эффективно фильтрует шум от большего сигнала и предотвращает ложные срабатывания
• 20 автоматических измерений
• Курсорные измерения: режимы Manual, Track и Auto Measure
• 10 форм сигнала, 10 настроек, хранение BMP и CSV
• Математические функции: +, -, x, FFT, Invert
• Специальный цифровой фильтр и регистратор формы сигнала
• Встроенный аппаратный частотомер
• Стандартные интерфейсы: USB-устройство, USB-хост, RS-232
• Стандартная конфигурация: тест PassIFail, эффективное предотвращение электромагнитных помех с помощью фотоэлектричество-изоляция
• Многоязычный пользовательский интерфейс, встроенная справочная система

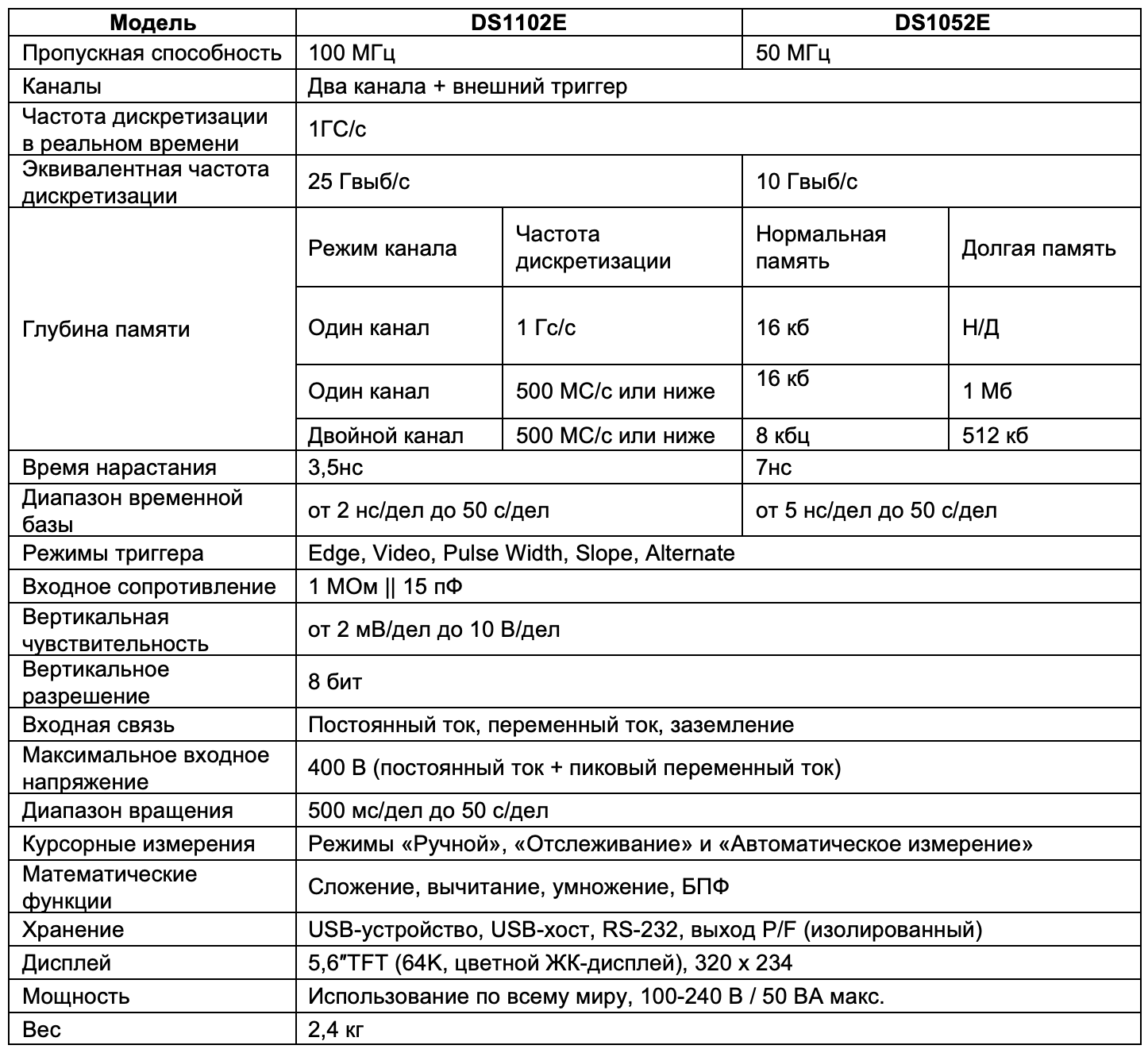

Технические характеристики

Техническое описание RIGOL DS1102E (eng. *pdf)
