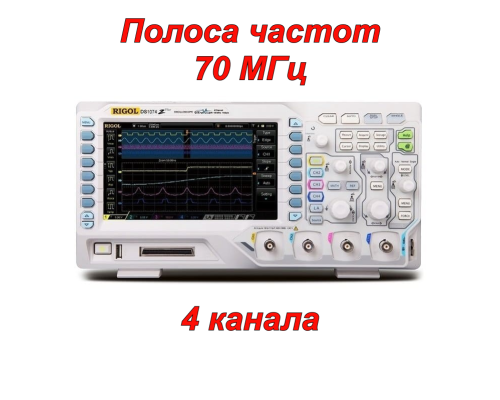

DS1074Z Plus Цифровой осциллограф
RIGOL DS1074Z Plus — это новый экономичный четырехканальный DSO с возможностью модернизации до осциллографа смешанных сигналов с 16 цифровыми каналами. Этот компактный легкий цифровой осциллограф обеспечивает исключительно точный просмотр и измерение формы сигнала. RIGOL DS1074Z Plus обеспечивает скорость сбора данных формы сигнала до 30 000 осциллограмм/c.
Цифровой осциллограф RIGOL DS1074Z Plus идеально подходит для производственных испытаний, полевого обслуживания, исследований, проектирования и всех других приложений, включающих испытания аналоговых/цифровых схем и устранение неисправностей, а также для обучения и подготовки.
Функции
- Полоса пропускания: 70 МГц

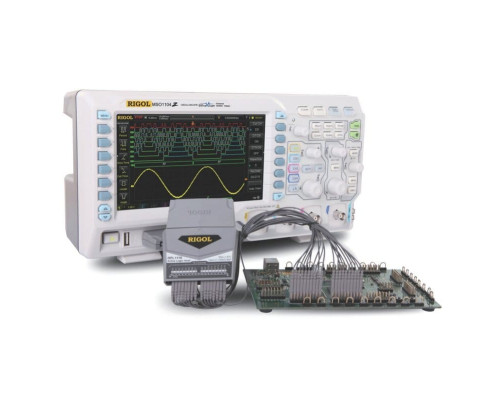

- 4 аналоговых + 16 цифровых каналов (с опцией обновления MSO)
- Частота дискретизации в реальном времени: до 1 Гвыб/с
- Глубина памяти: 12 МБ
- Инновационная технология UltraVision
- Скорость сбора данных осциллограмм до 30 000 осциллограмм/с
- Низкий уровень шума, динамический диапазон: от 1 мВ/дел до 10 В/дел
- 7-дюймовый цветной ЖК-дисплей

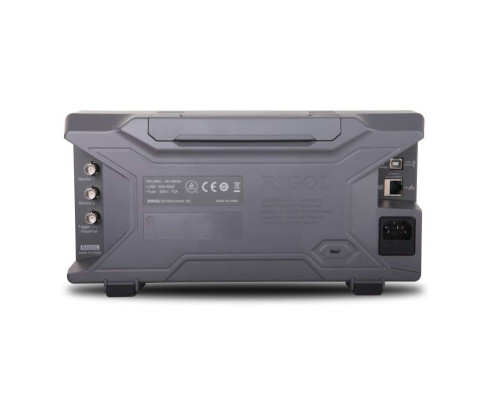

- Стандартный интерфейс: LAN, USB-хост и устройство, AUX, USB-GPIB (опционально)
- Компактная конструкция, небольшие размеры, легкий вес
Технические характеристики
|
Пропускная способность |
70 МГц |
|
Аналоговые каналы |
4 |
|
Цифровые каналы |
16 (с возможностью обновления с помощью опции MSO Upgrade) |
|
Частота дискретизации в реальном времени |
1 Гвыб/с (одноканальный), 500 Мвыб/с (двухканальный), 250 Мвыб/с (полный канал) |
|
Глубина памяти |
12 МБ, 24 МБ (опционально) |
|
Скорость получения формы волны |
30 000 осциллограмм/с (макс.) |
|
Диапазон вертикальной чувствительности |
1 мВ/дел – 10 В/дел |
|
Диапазон смещения |
1 мВ/дел до 499 мВ/дел: ± 2 В 500 мВ/дел до 10 В/дел: ± 100 В |
|
Вертикальное разрешение |
8 бит |
|
Математические функции |
Сложение, вычитание, умножение, деление, БПФ, редактирование |
|
Выходное напряжение |
~ 3 В, пик-пик |
|
Частота |
1 кГц |
|
Общие характеристики |
|
|
Мощность |
50 Вт (макс.) |
|
Напряжение питания |
100-240 В, 45-440 Гц |
|
Диапазон температур |
Эксплуатация: от 0°C до +50°C |
|
Метод охлаждения |
Вентилятор |
|
Дисплей |
7″ цветной ЖК-дисплей (800×480) |
|
Вес |
3,8 кг (± 0,5 кг) |
|
Размеры |
313,1 × 160,8 × 122,4 мм |
Техническое описание RIGOL DS1074Z Plus (eng. *pdf)
Содержимое упаковки
- Цифровой осциллограф RIGOL DS1074Z Plus (1 шт.)
- Пассивные пробники (4 шт.)
- Кабель питания (1 шт.)
- USB-кабель передачи данных (1 шт.)
