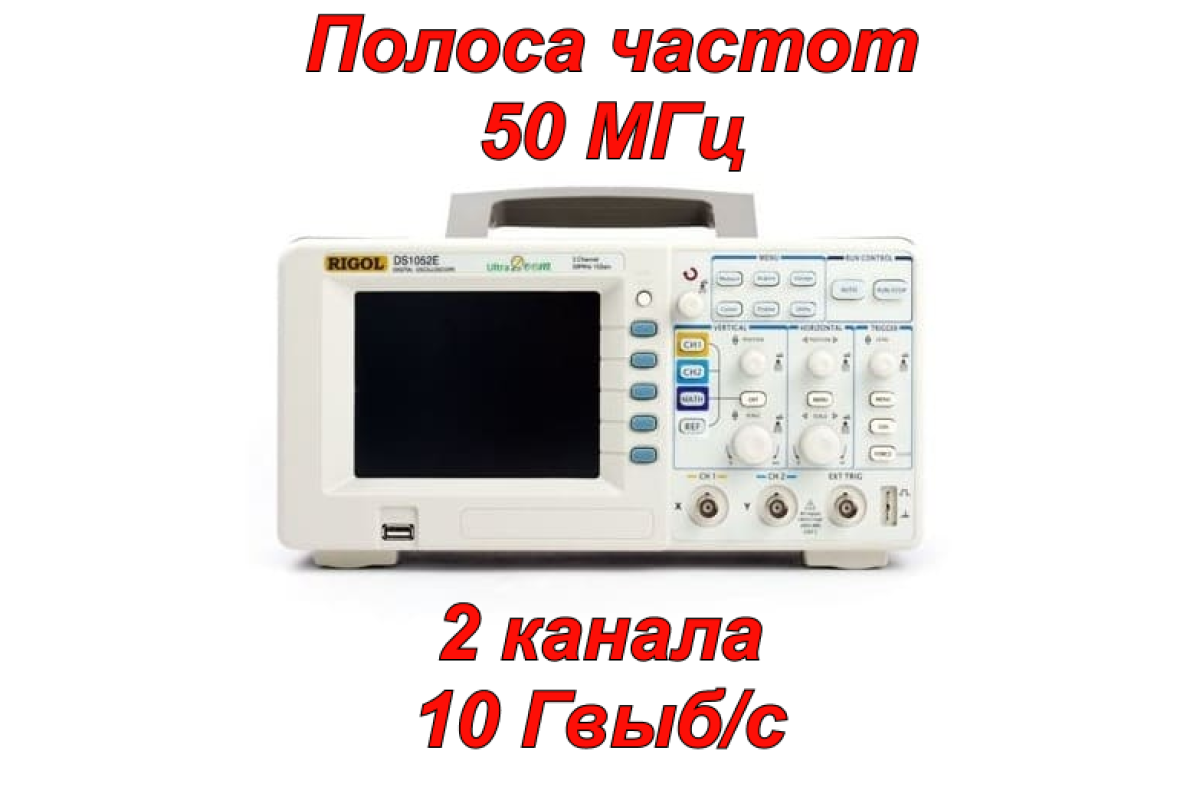

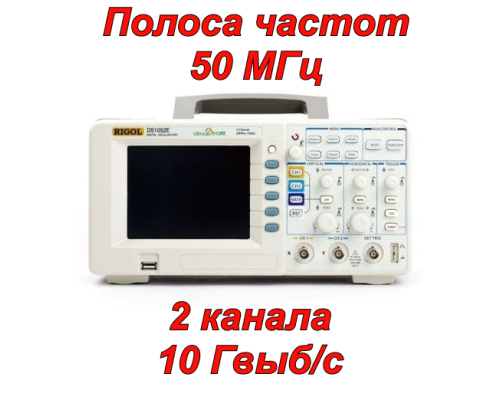

DS1052E Цифровой осциллограф
RIGOL DS1052E — это 50 МГц 2-канальный осциллограф смешанного сигнала. Как USB-осциллограф, DS1052E поддерживает прямую печать на принтерах, совместимых с PictBridge.
Функции
- Встроенный цифровой фильтр
- Запись, хранение и ответ на данные формы сигнала
- «хороший/плохой» режим
- Максимальная частота дискретизации в реальном времени 1 Гвыб/с, максимальная частота дискретизации в эквивалентном времени 10 Гвыб/с
- Глубина памяти 1 МБ
- Пропускная способность 50 МГц
- Сверхкомпактная конструкция: 303 мм x 154 мм x 133 мм (ШxВxГ)
- 64 тыс. цветов TFT LCD, яркий и четкий дисплей формы сигнала
- Расширенные режимы запуска: Edge, Video, Pulse Width, Slope, Alternate
- Регулируемая большая чувствительность: эффективно фильтрует шум от большего сигнала и предотвращает ложный запуск
- Измерения курсора: режимы «Ручной», «Отслеживание» и «Автоматическое измерение»
- 10 форм сигнала, 10 настроек, хранение BMP и CSV
- Математические функции: +, -, x, FFT, Invert
- Встроенный аппаратный частотомер
- Стандартная конфигурация: тест PassIFail, эффективное избежание электромагнитных помех с помощью фотоэлектрической изоляции
- Многоязычный пользовательский интерфейс, встроенная справочная система
Программное обеспечение Ultrascope
Программное обеспечение Ultrascope было разработано специально для приборов RIGOL. Пользователь может читать результаты измерений, осциллограммы и данные захваченных сигналов. Оно также позволяет управлять осциллографом, сохранять и распечатывать данные и получать результаты измерений и данные захваченных сигналов.
Технические характеристики
|
Модель |
DS1102E |
DS1052E |
||
|
Пропускная способность |
100 МГц |
50 МГц |
||
|
Каналы |
Два канала + внешний триггер |
|||
|
Частота дискретизации в реальном времени |
1ГС/с |
|||
|
Эквивалентная частота дискретизации |
25 Гвыб/с |
10 Гвыб/с |
||
|
Глубина памяти |
Режим канала |
Частота дискретизации |
Нормальная память |
Долгая память
|
|
Один канал |
1 Гс/с |
|
Н/Д |
|
|
Один канал |
500 МС/с или ниже |
16 кб
|
1 Мб |
|
|
Двойной канал |
500 МС/с или ниже |
8 кбц |
512 кб |
|
|
Время нарастания |
3,5нс |
7нс |
||
|
Диапазон временной базы |
от 2 нс/дел до 50 с/дел |
от 5 нс/дел до 50 с/дел |
||
|
Режимы триггера |
Edge, Video, Pulse Width, Slope, Alternate |
|||
|
Входное сопротивление |
1 МОм || 15 пФ |
|||
|
Вертикальная чувствительность |
от 2 мВ/дел до 10 В/дел |
|||
|
Вертикальное разрешение |
8 бит |
|||
|
Входная связь |
Постоянный ток, переменный ток, заземление |
|||
|
Максимальное входное напряжение |
400 В (постоянный ток + пиковый переменный ток) |
|||
|
Диапазон вращения |
500 мс/дел до 50 с/дел |
|||
|
Курсорные измерения |
Режимы «Ручной», «Отслеживание» и «Автоматическое измерение» |
|||
|
Математические функции |
Сложение, вычитание, умножение, БПФ |
|||
|
Хранение |
USB-устройство, USB-хост, RS-232, выход P/F (изолированный) |
|||
|
Дисплей |
5,6″TFT (64K, цветной ЖК-дисплей), 320 x 234 |
|||
|
Мощность |
Использование по всему миру, 100-240 В / 50 ВА макс. |
|||
|
Вес |
2,4 кг |
|||
Техническое описание RIGOL DS1052E (eng. *pdf)

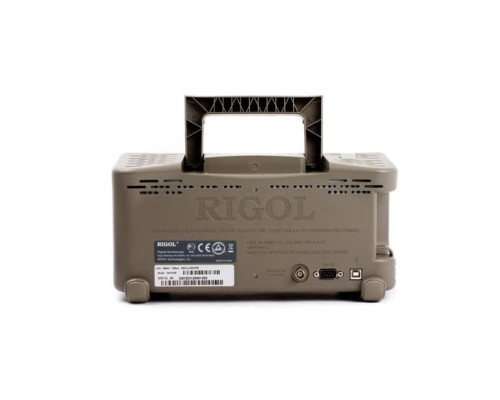

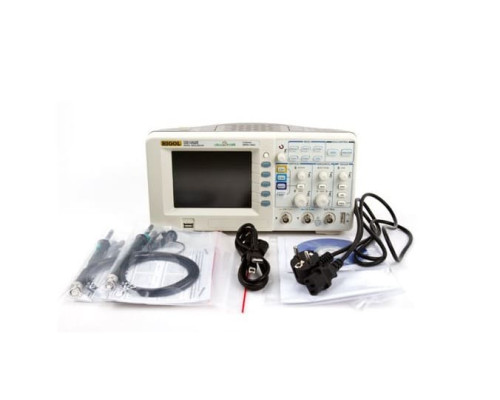

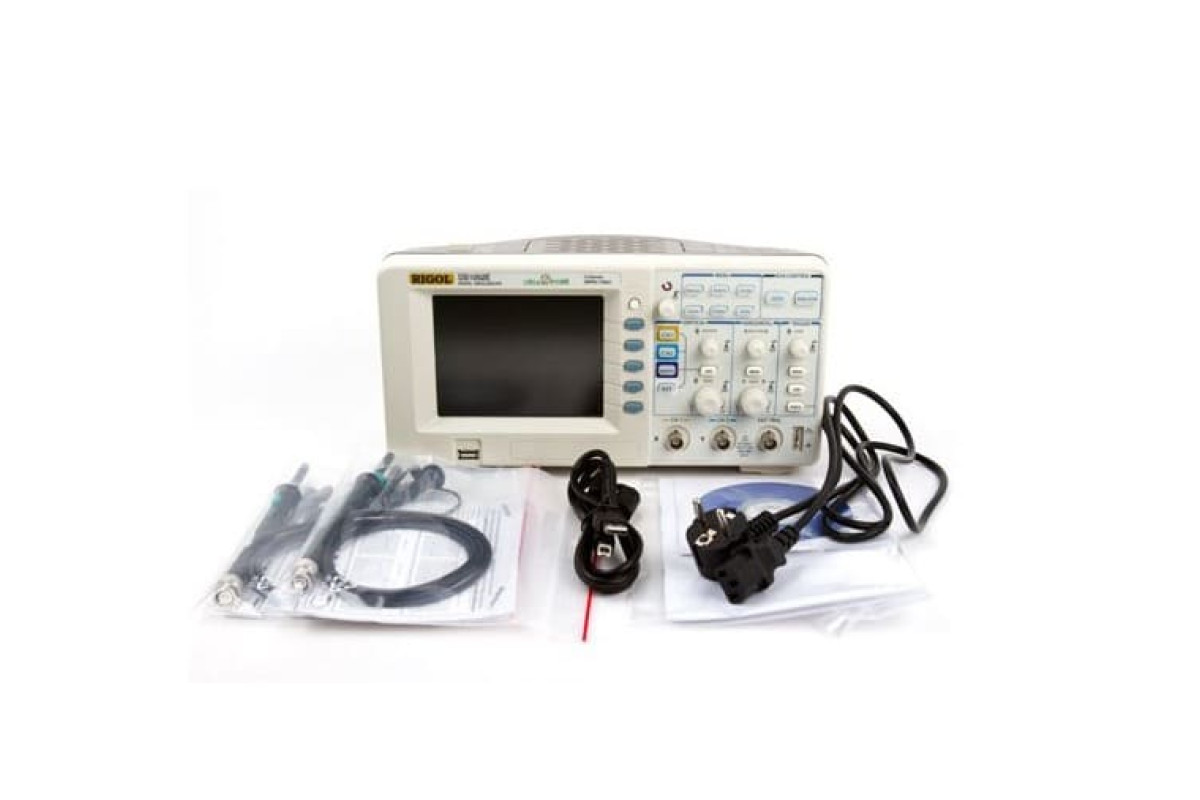

Содержимое упаковки
- Цифровой осциллограф RIGOL DS1052E — 1 шт.
- Щупы осциллографа — 2 шт.
- USB-кабель — 1 шт.
- Кабель питания 110-220В — 1 шт.
- Руководство пользователя — 1 шт.
