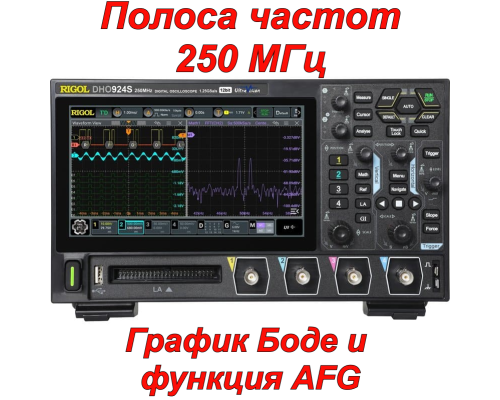

DHO924S Цифровой осциллограф
RIGOL DHO924S — это компактный, высокопроизводительный и экономичный 4-канальный цифровой осциллограф. Несмотря на небольшие размеры, устройство может похвастаться превосходной производительностью, включая максимальную частоту дискретизации 1,25 Гвыб/с, скорость захвата 1 000 000 сигналов в секунду (режим Ultra Acquire) и максимальный объем памяти 50 МБ, что обеспечивает точный и подробный анализ сигнала с высоким вертикальным разрешением 12 бит и сверхнизким уровнем шума.
Разъем питания USB Type-C обеспечивает универсальные возможности питания, позволяя питать прибор как от стандартного адаптера питания, так и от внешнего аккумулятора, что обеспечивает удобство полевых измерений.
Функции
- Сверхнизкий уровень шума
- Поддерживает график Боде и функцию AFG (встроенный одноканальный генератор сигналов произвольной формы)
- Разрешение до 12 бит
- Макс. аналоговая полоса пропускания 150 МГц, 4 аналоговых канала
- 16 цифровых каналов (опциональный 16-канальный логический пробник RIGOL PLA2216)
- Макс. частота дискретизации в реальном времени 1,25 Гвыб/с
- Макс. глубина памяти 50 МБ
- Запись и воспроизведение до 500 000 сигналов
- Диапазон вертикальной чувствительности: от 200 мкВ/дел до 10 В/дел
- Макс. Скорость захвата 1 000 000 сигналов в секунду (в режиме UltraAcquire)
- Цифровой фосфорный дисплей с градацией интенсивности в реальном времени на 256 уровней
- Интеграция различных математических операций, мощный анализ FFT, функции обнаружения пиков и т. д.
- Функция поиска и навигации по форме сигнала для более быстрой отладки аномалий сигнала
- 7-дюймовый (1024×600) емкостный сенсорный экран с поддержкой мультитач
- Совершенно новая ручка Flex Knob для удобства пользователя
- Интерфейсы USB Device & Host, LAN и HDMI
- Новый и изящный промышленный дизайн для простоты эксплуатации
- Уникальная возможность обновления онлайн
Технические характеристики
|
Модель |
DHO914 |
DHO914S |
DHO924 |
DHO924S |
|
Аналоговая пропускная способность |
125 МГц |
250 МГц |
||
|
Время нарастания |
≤2,8 нс |
≤1,4 нс |
||
|
График Боде и функция AFG |
– |
✓ |
– |
✓ |
|
Количество каналов |
4 входных аналоговых канала |
|||
|
Макс. скорость захвата формы волны |
30 000 осциллограмм/с (векторный режим) |
|||
|
Частота дискретизации |
1,25 Гвыб/с |
|||
|
Макс. глубина памяти |
50 МБ |
|||
|
Вертикальное разрешение |
12 бит |
|||
|
Пиковое обнаружение |
Захват сбоев длительностью 1,6 нс |
|||
|
Дисплей |
7-дюймовый емкостный сенсорный ЖК-дисплей, 1024 × 600 |
|||
|
Напряжение питания |
Постоянный ток 12 В, 4 А |
|||
|
Мощность |
Макс. 48 Вт (при подключении к различным интерфейсам, USB-накопителям и активным датчикам) |
|||
|
Размеры |
265,35 мм (Ш) × 161,75 мм (В) × 77,38 мм (Г) |
|||
|
Вес |
1,78 кг (без упаковки) / 2,78 кг (с упаковкой) |
|||
Руководство пользователя RIGOL DHO924S (eng. *pdf)
Техническое описание RIGOL DHO924S (eng. *pdf)
Содержимое упаковки
- Цифровой осциллограф RIGOL DHO924S — 1 шт.
- Пассивный зонд PVP2350 (350 МГц) — 4 шт.
- Шнур питания — 1 шт.
- USB-кабель — 1 шт.
- Провод заземления — 1 шт.
