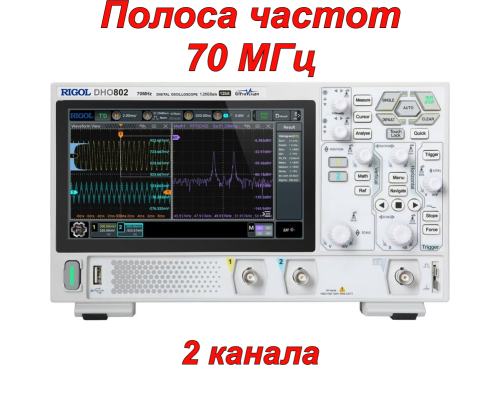

DHO802 Цифровой осциллограф
RIGOL DHO802 — это высокопроизводительный двухканальный осциллограф с полосой пропускания 70 МГц, частотой дискретизации 1,25 Гвыб/с, 12-битным АЦП, низким уровнем шума, глубиной памяти 25 МБ и сенсорным дисплеем 17,8 см с разрешением 1024×600 пикселей. Скорость захвата составляет до 1 000 000 осциллограмм/с (в режиме UltraAcquire). Последовательные декодеры для I²C, SPI и RS232/UART уже включены!
Функции
- 12-битный АЦП: высокое разрешение и смещение; малошумящий сигнальный тракт для более точных измерений
- 12-битное вертикальное разрешение с 4096 уровнями квантования, предлагающее в 16 раз больше уровней квантования, чем 8-битный, подходит для обработки тестирования малых сигналов
- 7-дюймовый сенсорный экран высокой четкости для более удобного взаимодействия человека с машиной
- Скорость сбора данных 1 000 000 осциллограмм/с; быстрое обнаружение аномалий сигнала. Плавные рабочие процессы — даже с измерениями, спектром, математикой или длительными сборами данных
- Разработан с интерфейсом питания Type-C, поэтому его можно питать только от портативного источника питания, что позволяет проводить тестирование на месте
- Имеет компактный форм-фактор, а также поддерживает использование стандартной подставки для монитора, эффективно уменьшая площадь рабочего стола и предоставляя вам больше рабочего пространства

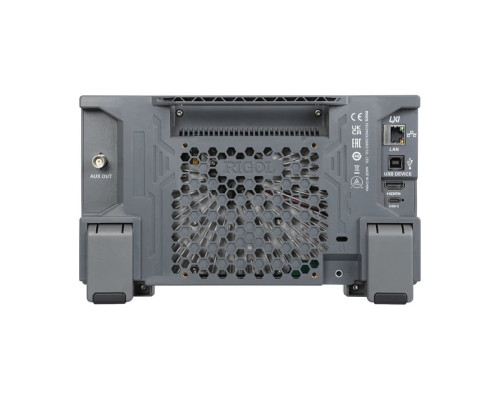

- Стандартно поставляется с выходными интерфейсами USB, LAN и HDMI, поддерживающими удаленное управление и презентации на конференциях, что делает совместную работу более удобной
Технические характеристики
|
Модель |
DHO802 |
DHO804 |
DHO812 |
DHO814 |
|
Пропускная способность |
70 МГц |
70 МГц |
100 МГц |
100 Мгц |
|
Канал |
2 |
4 |
2 |
4 |
|
Время нарастания (тип.) |
≤ 5 нс |
≤ 5 нс |
≤ 3,5 нс |
≤ 3,5 нс |
|
Частота дискретизации |
1 канал с 1,25 Гвыб/с |
|||
|
Скорость захвата формы волны |
30 000 осциллограмм/с (векторный режим) |
|||
|
Глубина памяти (стандартная) |
1 канал с 25 МБ |
|||
|
Вертикальное разрешение |
12 бит |
|||
|
Дисплей |
7-дюймовый емкостный сенсорный ЖК-дисплей, 1024 × 600 |
|||
|
Интерфейс источника питания |
Type-C |
|||
|
Напряжение питания |
Постоянный ток 12 В, 4 А |
|||
|
Мощность |
Макс. 48 Вт (при подключении к различным интерфейсам, USB-накопителям и активным датчикам) |
|||
|
Размеры |
265,35 мм (Ш) × 161,75 мм (В) × 77,38 мм (Г) |
|||
|
Вес |
1,78 кг (без упаковки) / 2,78 кг (с упаковкой) |
|||
Руководство пользователя RIGOL DHO802 (eng. *pdf)
Техническое описание RIGOL DHO802 (eng. *pdf)
Содержимое упаковки
- Цифровой осциллограф RIGOL DHO802 — 1 шт.
- Пассивный зонд PVP3150 (150 МГц) — 2 шт.
- Шнур питания — 1 шт.
- USB-кабель — 1 шт.
- Провод заземления — 1 шт.
