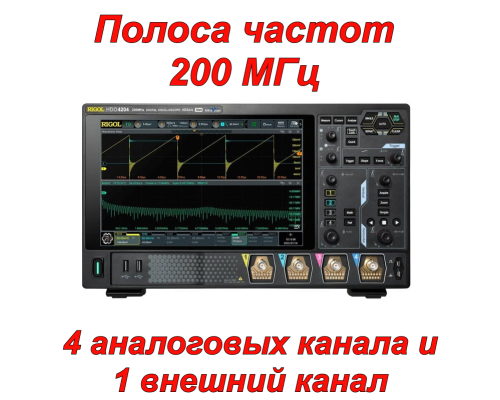

DHO4204 Цифровой осциллограф

Осциллограф RIGOL HDO4204, входящий в серию HDO4000, разработан для удовлетворения потребностей рынка основных осциллографов. 4-канальный осциллограф высокого разрешения оснащен 10,1-дюймовым сенсорным дисплеем 1280×800 HD, обеспечивающим понятный и интерактивный удобный интерфейс, и предлагает полосу пропускания 200 МГц, частоту дискретизации в реальном времени до 4 Гвыб/с и скорость захвата формы сигнала до 1 500 000 осциллограмм/с в режиме UltraAcquire. 4 аналоговых канала и дополнительный канал EXT обеспечивают универсальный анализ сигналов, а 12-битное вертикальное разрешение повышает точность и достоверность захваченных форм сигналов. Глубина памяти осциллографа может быть расширена до 500 Мвыб для достаточной емкости хранения данных формы сигнала. RIGOL HDO4204 поддерживает сверхнизкий уровень шума 18 мкВrms при минимальных настройках, что позволяет проводить точные измерения даже в сценариях с низкой амплитудой, и включает встроенные последовательные декодеры для популярных протоколов, таких как I²C, SPI, RS232/UART и CAN, что упрощает анализ сигналов связи и облегчает отладку протоколов.

RIGOL HDO4204 — это универсальный и высокопроизводительный прибор. Его широкий спектр функций, включая мощный чипсет Centaurus, высокую скорость захвата формы сигнала, большую глубину памяти, низкий уровень шума, интуитивно понятный сенсорный дисплей, делают его идеальным выбором для точных измерений, анализа конструкции и задач отладки в различных приложениях и обеспечивают исключительный опыт тестирования.

Функции

• Абсолютно новый чипсет Centaurus, разработанный RIGOL
• 3 режима запуска: Auto, Normal, Single
• 4 аналоговых канала и 1 внешний канал
• 12-битное вертикальное разрешение
• Полоса пропускания аналогового канала 200 МГц
• Частота дискретизации в реальном времени до 4 Гвыб/с
• Сверхнизкий уровень шума при минимальном значении 18 мкВrms
• Глубина памяти до 500 Мбит/с (опционально)
• Минимальная вертикальная чувствительность 100 мкВ/дел, что позволяет захватывать малые сигналы в диапазоне микровольт
• Скорость захвата формы сигнала до 1 500 000 осциллограмм/с в режиме UltraAcquire
• Удобные ручки Flex для простого взаимодействия
• Стандартные ручки управления фотоэлектрическим энкодером, продлевающие срок службы устройства
• Стандартные интерфейсы USB Device & Host, LAN и HDMI
• Дополнительный аккумулятор в портативном корпусе для гибкости в полевых условиях
• Доступны обновления версии онлайн
• Широкий выбор совместимых аксессуаров

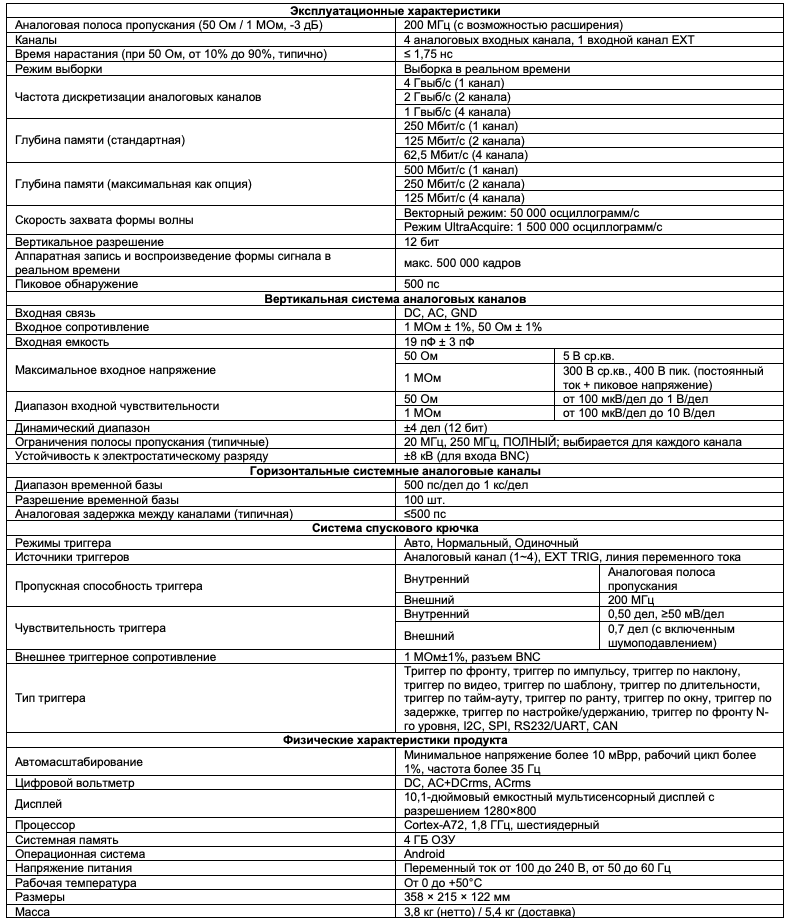

Технические характеристики

Содержимое упаковки

• Цифровой осциллограф DHO4204 — 1 шт.
• Шнур питания — 1 шт.
• USB-кабель — 1 шт.
• Пассивный тестовый щуп PVP2350 — 4 шт.
• Руководство пользователя — 1 шт.

Руководство пользователя осциллографа серии HDO4000 (eng. *pdf)
