DHO1202 Цифровой осциллограф

RIGOL DHO1202 — это высокопроизводительный 2-канальный осциллограф высокого разрешения на базе нового чипсета Centaurus от RIGOL, оснащенный 10,1-дюймовым сенсорным дисплеем 1280×800 HD с интерактивным удобным интерфейсом и двойной многофункциональной ручкой для более плавного взаимодействия. RIGOL DHO1202 обеспечивает полосу пропускания 200 МГц, частоту дискретизации в реальном времени до 2 Гвыб/с, скорость захвата формы сигнала до 1 500 000 осциллограмм/с в режиме UltraAcquire и глубину памяти 50 МБ (с возможностью расширения до 100 МБ в качестве опции). Два аналоговых канала и дополнительный внешний канал обеспечивают универсальный анализ сигналов, а 12-битное вертикальное разрешение повышает точность и достоверность захваченных форм сигналов.

RIGOL DHO1202 поддерживает сверхнизкий уровень шума для более чистых сигналов, что позволяет проводить точные измерения даже в сценариях с низкой амплитудой, и включает встроенные последовательные декодеры для популярных протоколов, таких как I²C, SPI, RS232/UART и CAN, чтобы упростить анализ сигналов связи и облегчить отладку протоколов. Широкий спектр функций RIGOL DHO1202, включая высокую скорость захвата формы сигнала, низкий уровень шума, большую глубину памяти, интуитивно понятный сенсорный дисплей и простой пользовательский интерфейс, делают его хорошо подходящим для основных приложений проектирования, отладки и тестирования.

Функции

• Новейший чипсет Centaurus, разработанный компанией RIGOL
• 3 режима запуска: автоматический, нормальный, одиночный
• 2 аналоговых канала и 1 внешний канал
• 12-битное вертикальное разрешение
• Полоса пропускания аналоговых каналов: 200 МГц
• Реальная скорость выборки до 2 Гвыб/с
• Низкий шумовой порог
• Глубина памяти: до 100 МБ (опционально)
• Минимальная вертикальная чувствительность 500 мкВ/дел позволяет фиксировать слабые сигналы в диапазоне микровольт
• Частота захвата формы сигнала до 1,5 млн осциллограмм/с в режиме UltraAcquire
• Удобные кнопки тонкой настройки для легкого взаимодействия
• Стандартные ручки управления с помощью фотоэлектрического энкодера, продлевающие срок службы устройства
• Стандартные интерфейсы USB, Host, LAN и HDMI
• Поддержка интерфейса веб-контроля (для отображения операции интерфейса осциллографа необходимо ввести IP-адрес осциллографа в веб-браузер)
• Широкий ассортимент совместимых аксессуаров

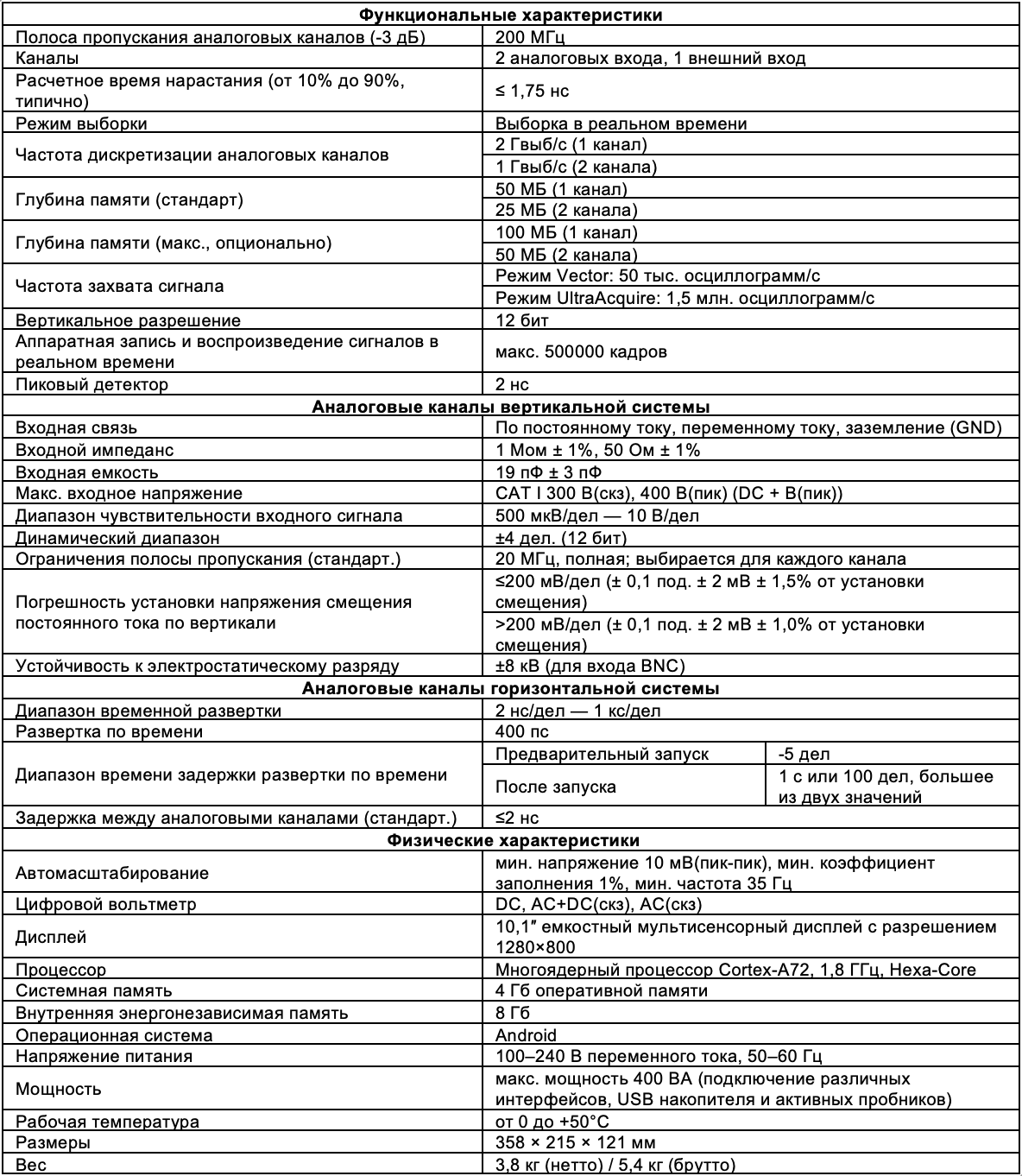

Технические характеристики

Руководство пользователя RIGOL DHO1202 (eng. *pdf)

Содержимое упаковки

• Цифровой осциллограф RIGOL DHO1202 (1 шт.)
• Пассивный осциллографический пробник PVP2350 (2 шт.)
• Руководство пользователя (1 шт.)
• Кабель питания (1 шт.)
• USB-кабель (1 шт.)
