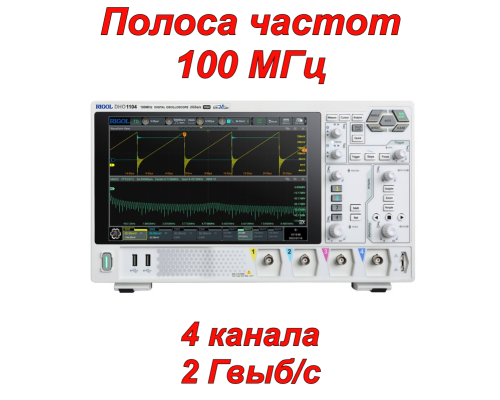

DHO1104 Цифровой осциллограф

RIGOL DHO1104 — это высокопроизводительный 4-канальный осциллограф высокого разрешения с 10,1-дюймовым сенсорным дисплеем 1280×800 HD с интерактивным удобным интерфейсом, полосой пропускания 100 МГц, частотой дискретизации в реальном времени до 2 Гвыб/с и скоростью захвата формы сигнала до 1 500 000 осциллограмм/с в режиме UltraAcquire. Четыре аналоговых канала и дополнительный канал EXT обеспечивают универсальный анализ сигналов, а 12-битное вертикальное разрешение повышает точность и достоверность захваченных форм сигналов. Глубина памяти осциллографа может быть расширена до 100 МБ, что обеспечивает достаточную емкость для хранения данных формы сигнала.

RIGOL DHO1104 обеспечивает низкий уровень шума при минимальных настройках, что позволяет проводить точные измерения даже в условиях низкой амплитуды, а также включает в себя встроенные последовательные декодеры для популярных протоколов, таких как I²C, SPI, RS232/UART и CAN, что упрощает анализ сигналов связи и облегчает отладку протоколов.

Функции

• Новейший чипсет Centaurus, разработанный компанией RIGOL
• 3 режима запуска: автоматический, нормальный, одиночный
• 4 аналоговых канала и 1 внешний канал
• 12-битное вертикальное разрешение
• Полоса пропускания аналоговых каналов: 100 МГц
• Реальная скорость выборки до 2 Гвыб/с
• Низкий уровень шума в минимальной настройке
• Глубина памяти: до 100 МБ (опционально)
• Минимальная вертикальная чувствительность 500 мкВ/дел позволяет фиксировать слабые сигналы в диапазоне микровольт
• Частота захвата формы сигнала до 1,5 млн осциллограмм/с в режиме UltraAcquire
• Удобные кнопки тонкой настройки для легкого взаимодействия
• Стандартные ручки управления с помощью фотоэлектрического энкодера, продлевающие срок службы устройства
• Стандартные интерфейсы USB, Host, LAN и HDMI
• Поддержка интерфейса веб-контроля (для отображения операции интерфейса осциллографа необходимо ввести IP-адрес осциллографа в веб-браузер)
• Широкий ассортимент совместимых аксессуаров

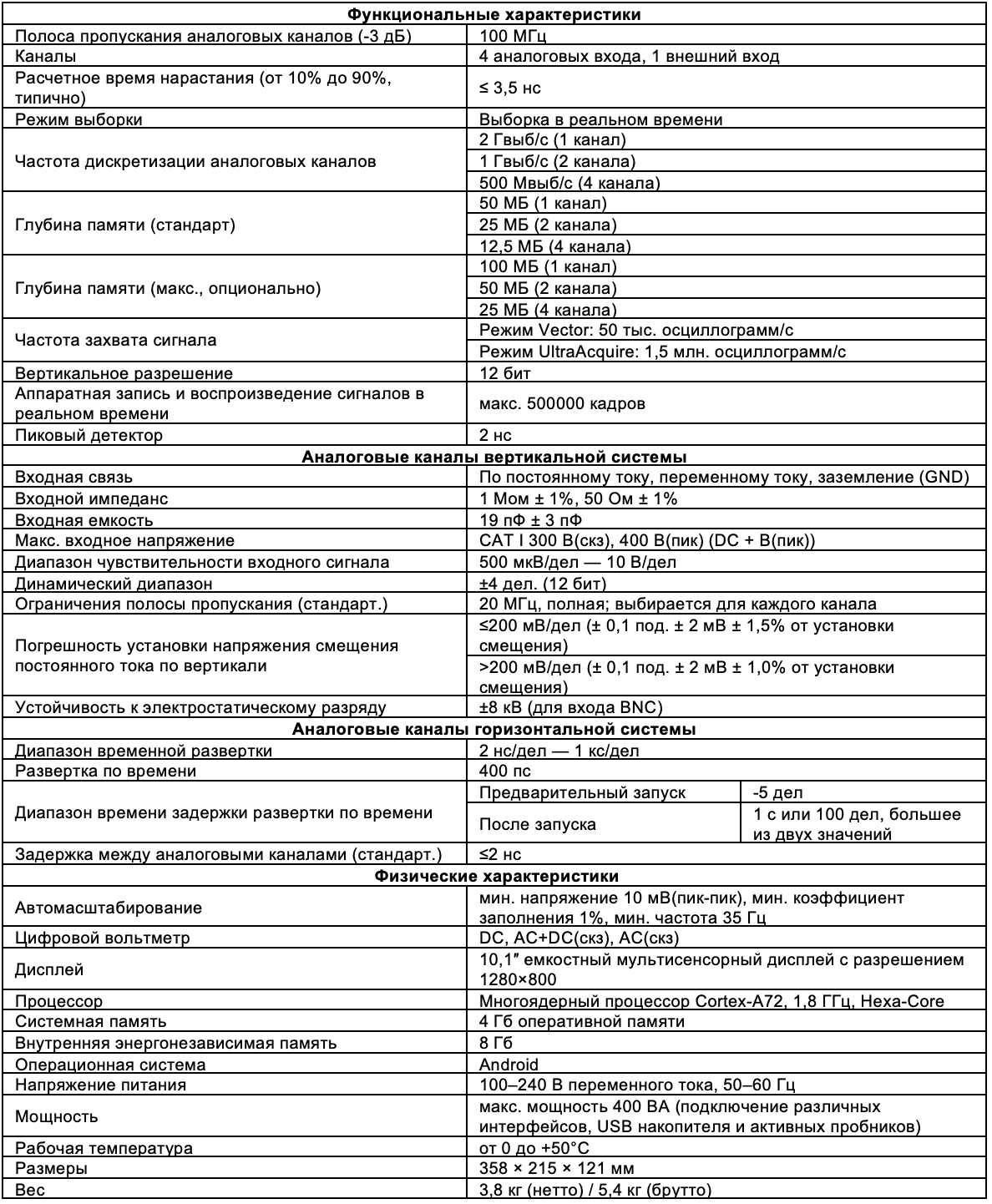

Технические характеристики

Руководство пользователя RIGOL DHO1104 (eng. *pdf)

Содержимое упаковки

• Цифровой осциллограф RIGOL DHO1104 (1 шт.)
• Пассивный осциллографический пробник PVP3150 (4 шт.)
• Кабель питания (1 шт.)
• USB-кабель (1 шт.)
