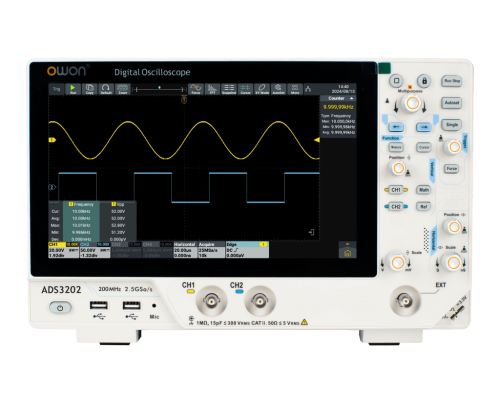

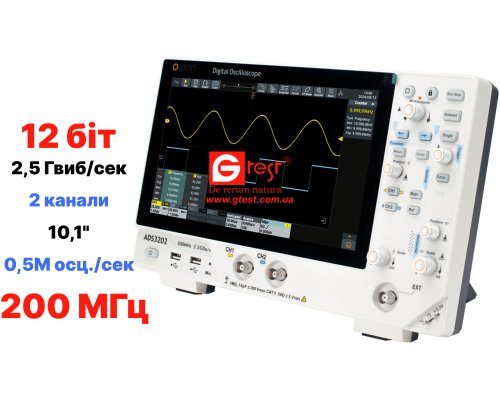

ADS3202A многофункциональный цифровой осциллограф 12 бит, 2х200 МГц

Модель

ADS3102А

ADS3202А

ADS3352А

ADS3502 А

Смуга пропускання (-3 дБ)

100 МГц

200 МГц

350 МГц

500 МГц

Канал

2+ЗОВНІШНІЙ

Частота дискретизації

2,5 Гвиб/с (один канал) 1,25 Гвиб/с (два канали)

Модель

ADS3104А

ADS3204А

ADS3354А

ADS3504 А

Смуга пропускання (-3 дБ)

100 МГц

200 МГц

350 МГц

500 МГц

Канал

4 + ЗОВНІШНІЙ

Частота дискретизації

2,5 Гвиб/с (один канал) 2,5 Гвиб/с (два канали) 1,25 Гвиб/с (повний канал)

Режим отримання

Зразок, Пік, Висока роздільна здатність, Середнє значення, Сегментація

Тривалість запису

100 млн.

Частота оновлення сигналу

Макс. 500 000 осцилографів/с

Вертикальна роздільна здатність

12 біт

Швидкість сканування (с/под.)

500 мкВ/поділ - 10 В/поділ

Точність часу реле

±1 ppm (типово)

Точність посилення постійного струму

3% (≤1 мВ), 2% (2 мВ), 1,5% (≥5 мВ)

Вхідний імпеданс

1 МОм ± 2%, паралельно з 15 пФ ± 5 пФ, 50 Ом ± 2%

Згасання зонда

коефіцієнт

1μX-1MX, крок за 1-2-5, підтримка налаштувань

Тип тригера

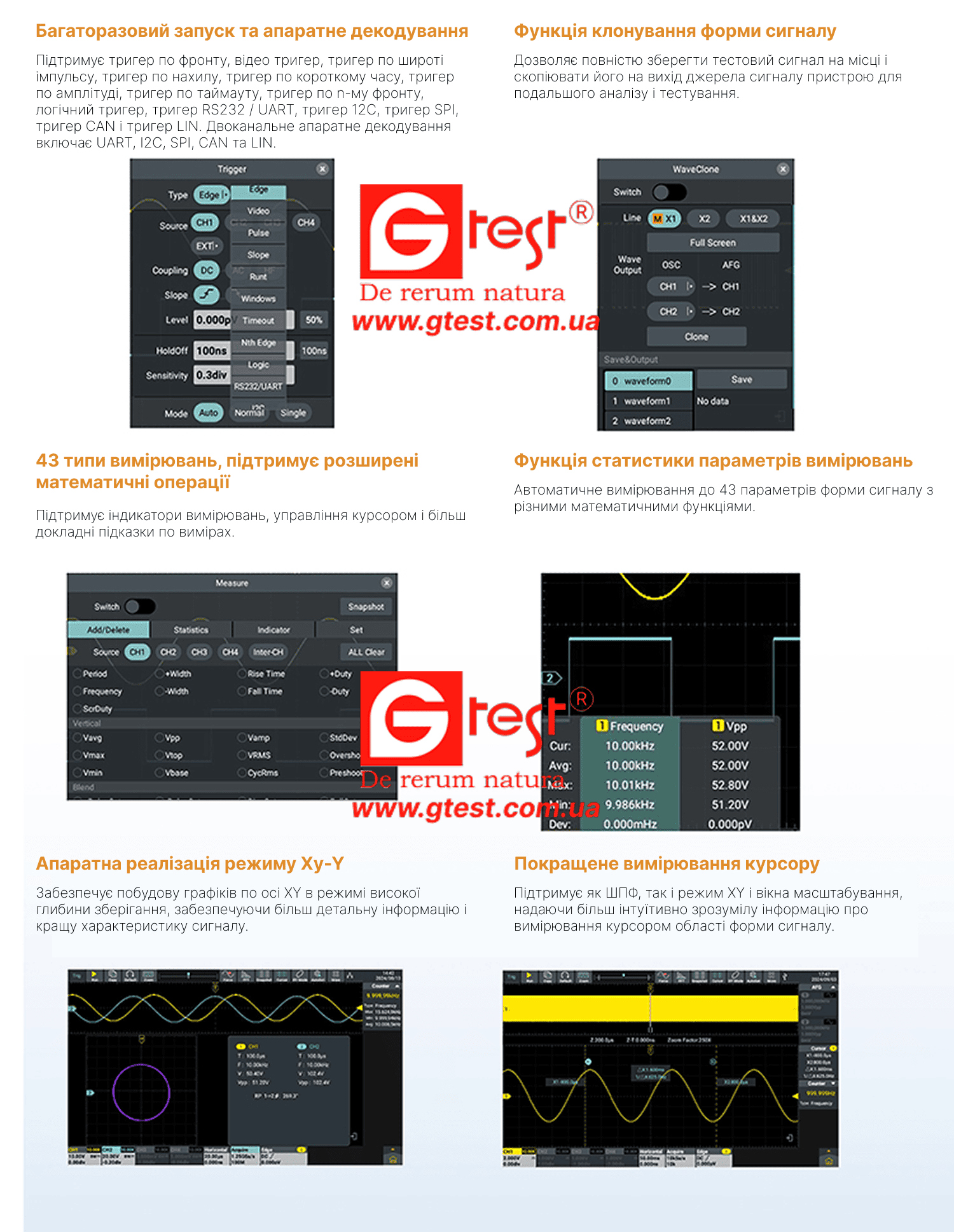

Фронт, Відео, Імпульс, Нахил, Вичерпання, Windows, Тайм-аут, N-й, Логіка, RS232/UART, I2C, SPI CAN, LIN

Розшифрування шини

RS232 / UART, I2C, SPI, CAN, LIN

Автоматичне вимірювання

Період, Частота, +Ширина, -Ширина, Час наростання, Час спаду, Коефіцієнт шпаруватості Scr, +Ширина, -Ширина, Vavg, Vpp, VRMS, Перевищення, Vmax, Vmin, Vtop, CycRms, Vbase, Vamp, Передрегулювання, Станд. відхилення, +Цінк. імпульсу, -Цінк. імпульсу, Цінк. наростання, Цінк. спаду, Площа, Площа циклу, Затримка (A↑-B↑),

Затримка (A↑-B↓), Затримка (A↓-B↑), Затримка (A↓-B↓), Фаза (A↑-B↑), Фаза (A↑-B↓),

Фаза(A↓-B↑), Фаза(A↓-B↓), FRR(A↑-B↑), FRF(A↑-B↓), FFR(A↓-B↑), FFF(A↓-B↓),

LRR(A↑-B↑), LRF(A↑-B↓), LFR(A↓-B↑),LFF(A↓-B↓)

Математика хвильових форм

+, -, *, /, &&, ||, ^, ！, Цілий цикл, Різниця, Квадратний графік, Функціональні операції (Lg / Ln / Exp / Abs / Синус / Косинус / Tan), Швидке перетворення Фур'є, середньоквадратичне перетворення Швидкого перетворення Фур'є, Визначено користувачем

цифровий фільтр (низькочастотний, високочастотний, смуговий, смуговий режектор)

Частотомір

6-розрядний частотомір;

Максимальна частота: максимальна аналогова смуга пропускання осцилографа

Вольтметр

Підтримка постійного струму, змінного струму+DCrms, змінного струму (ACrms); Роздільна здатність: 4 цифри (ACV/DCV)

Специфікація генератора сигналів произвольної форми (опціонально)

Максимальна вихідна частота

50 МГц подвійний

Частота дискретизації

160 Мвиб/с

Вертикальна роздільна здатність

14 біт

Стандартна форма сигналу

Синусоїдальний, прямокутний, рампоподібний, імпульсний, шумовий

Довільна частота хвилі

1 мкГц - 10 МГц

Довільна довжина хвилі

2–16 тисяч балів

Довільна форма хвилі

Експоненціальне наростання/спадання, Sin(x)/x, ступінчаста хвиля та інші, всього 28 вбудованих форм хвиль

Амплітуда

2 мВп - 10 Вп (високий імпеданс), 1 мВп - 5 Вп (50 Ом)

Модуляція

AM, FM, PM, FSK, розгортка та пакетна передача

Діаграма Боде (потрібна функція AFG)

Початкова/кінцева частота

10 Гц ~ 25 МГц

Амплітуда

2 мВ ~ 6 В

Інше

Інтерфейс зв'язку

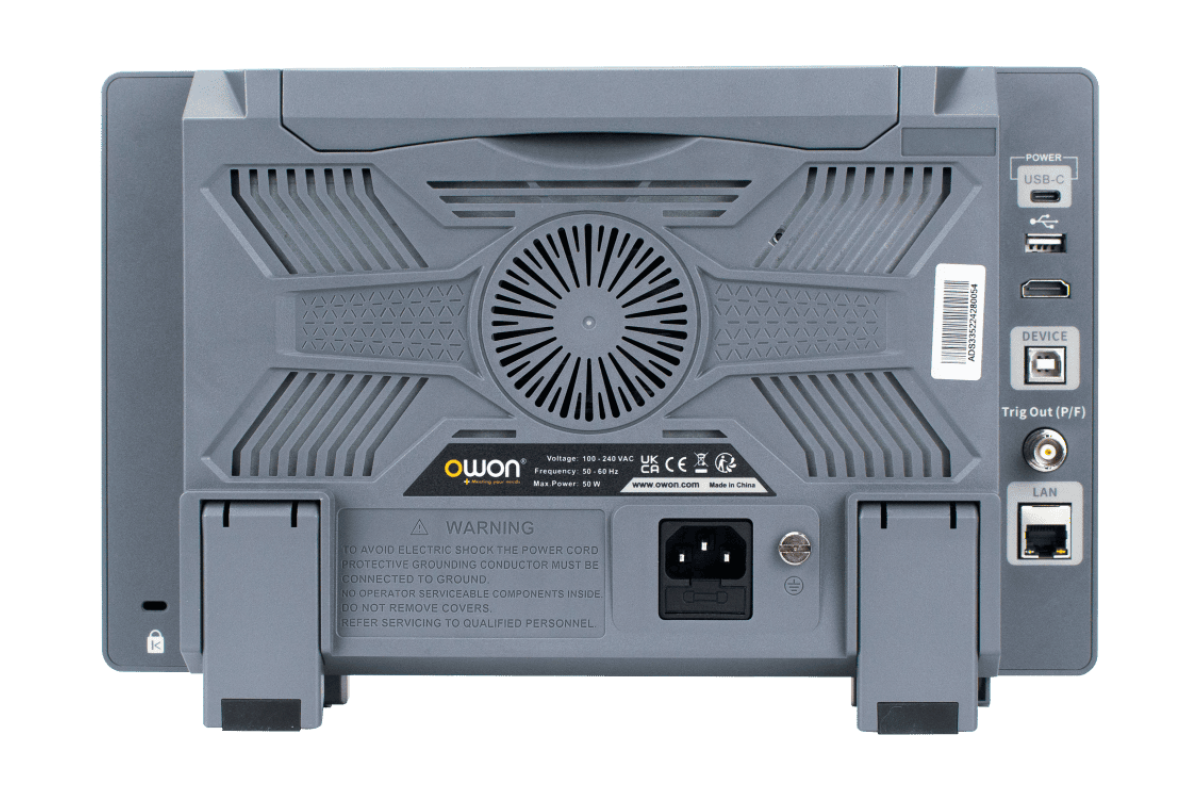

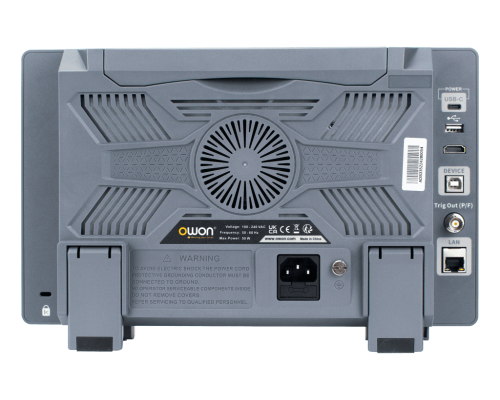

HDMI, USB-пристрій x1, USB-хост x3, тригерний вихід (P/F), блок живлення Type-C * , локальна мережа

Дисплей

10,1 дюйма (1024×600), РК-дисплей

Потужність

100 В – 240 В змінного струму (RMS), 50/60 Гц, категорія II

Розміри (ШxВxГ)

325 мм x 209 мм x 111,5 мм

Вага (без упаковки)

≈3,2 кг
