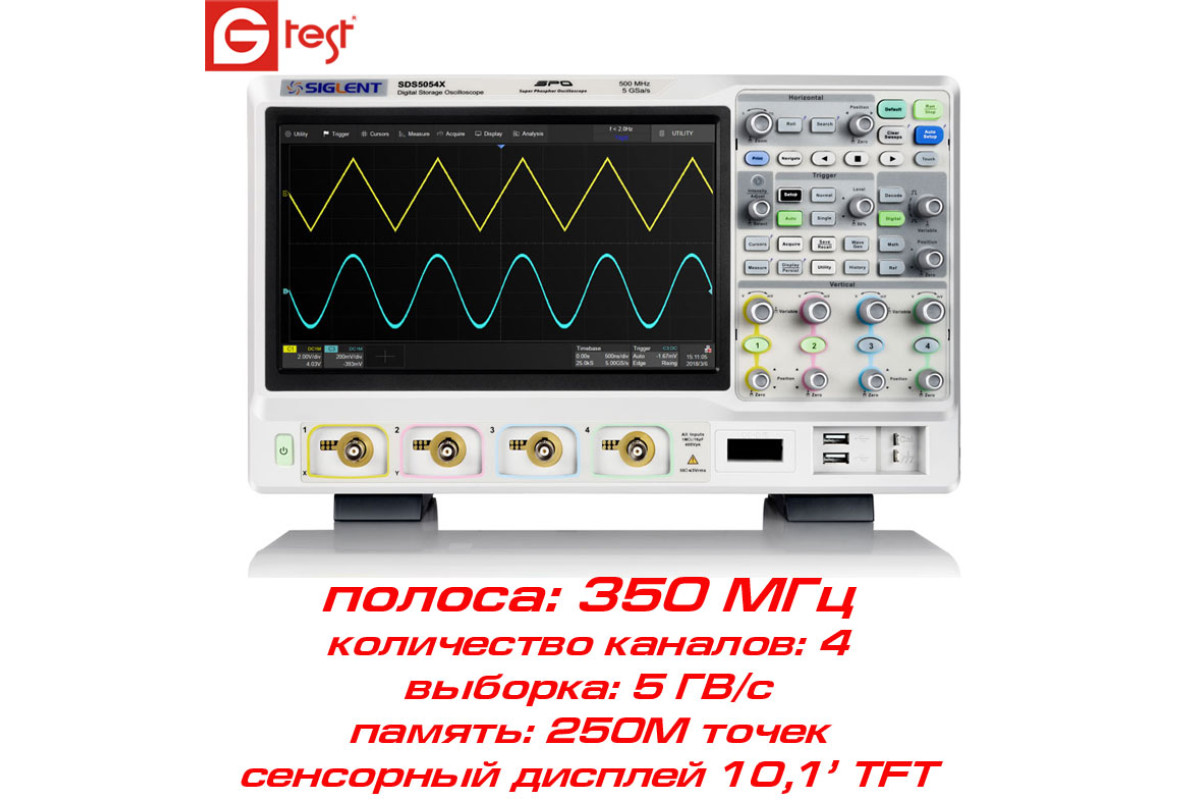

SDS5034X осциллограф, 350 МГц

SDS5034X – новый суперфосфорный 4-х канальный осциллограф производства компании SIGLENT.  Обладает полосой пропускания 350 МГц, имеют максимальную частоту дискретизации 5 ГВ/с, максимальную длину записи 250 Мб и отображают 4 аналоговых канала + 16 цифровых каналов (опц).

Цифровые запоминающие осциллографы SIGLENT серии SDS5000X доступны в полосах частот 1 ГГц, 500 МГц и 350 МГц, имеют максимальную частоту дискретизации 5 ГВ/с, максимальную длину записи 250 Мб и отображают до 4 аналоговых каналов + 16 цифровых каналов.

В серии SDS5000X используется технология SPO компании Siglent с максимальной скоростью захвата осциллограммы до 110000 форм сигналов в сек. (нормальный режим, до 480 000 форм сигналов в сек. в режиме сегментированной выборки), функция отображения с градацией интенсивности 256 уровней и режим отображения цветовой температуры.

Осциллографы SDS5000X также используют инновационную цифровую триггерную систему с высокой чувствительностью и низким уровнем джиттера. Система запуска поддерживает несколько мощных режимов запуска, включая запуск по последовательной шине. Запись истории сигналов, получение последовательности, функции поиска и навигации позволяют захватывать, сохранять и анализировать расширенные записи сигналов. SDS5000X также предлагает впечатляющий набор измерительных и математических возможностей, опции для генератора сигналов произвольной формы с частотой 25 МГц и последовательное декодирование.

Большой 10,1-дюймовый дисплей с емкостным сенсорным дисплеем поддерживает жесты с несколькими касаниями, а удобный дизайн с доступом одной кнопкой для наиболее часто используемых функций может значительно повысить эффективность работы SDS5000X. Осциллограф также поддерживает управление мышью и внешней клавиатурой.

ОСОБЕНОСТИ осциллографов серии SDS5032X:

•  Полоса пропускания: 1 ГГц, 500 МГц, 350 МГц с частотой дискретизации в реальном времени  до 5 ГВ/с
•  Технология SPO
•  Скорость захвата осциллограммы до 110 000 Вт / с (нормальный режим) и 480 000 Вт / с (последовательный режим).
•  Поддерживает 256- уровневую градацию интенсивности и режимы отображения цветовой температуры.
•  Длина записи до 250 Мбит / с.
•  Система цифрового запуска.
•  Интеллектуальный запуск. : Край, Наклон, Импульс, Окно, Прогон, Интервал, Выпадение, Шаблон, Квалифицированный и Видео (поддерживается HDTV). Зона триггера помогает упростить расширенный запуск
•  Запуск и декодирование последовательной шины, поддерживает протоколы I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S и MIL-STD-1553B
•  Низкий фоновый шум, поддерживает от 0,5 мВ / деление до 10 Шкалы напряжения V / Div
•  Режим сегментированного сбора данных (последовательность), делящий максимальную длину записи на несколько сегментов (до 100 000), в соответствии с условиями запуска, установленными пользователем, с очень небольшим временем задержки между сегментами для захвата квалифицирующего события
•  Запись формы сигнала истории (история) функция, максимальная длина записанного сигнала составляет 100 000 кадров
•  Функция автоматического измерения по 39 параметрам, поддерживает статистику с гистограммой, измерение стробирования, измерение математики, измерение истории и измерение Ref
•  Функция математики (2 Mpts FFT, сложение, вычитание, умножение, деление, интеграция, дифференциал, квадратный корень), поддерживает математику по математике
•  Поиск и навигация
•  Цифровой вольтметр
•  Гистограмма осциллограммы
•  Высокоскоростное аппаратное усреднение, Eres (повышенное разрешение)
•  Высокоскоростная аппаратная функция проверки масок с инструментом Mask Editor для создания пользовательских масок
•  16 цифровых каналов (дополнительно) с максимальной скоростью захвата формы волны до 1,25 GSa / s, длина записи до 62,5 Мбит / с
•  Функция 25 МГц / генератор сигналов произвольной формы, встроенные несколько предварительно настроенных сигналов
•  Большой 10,1-дюймовый TFT-ЖК-дисплей с разрешением 1024 * 600; Емкостный сенсорный экран поддерживает жесты Multi-Touch
•  Поддерживает внешнюю мышь и клавиатуру
•  10 типов сочетаний клавиш
•  Несколько интерфейсов: USB-хост, USB-устройство (USBTMC), LAN (VXI-11, telnet, сокет, веб), Pass / Fail, Trigger Out, 10 MHz In, 10 MHz Out, VGA-выход
•  Встроенный веб-сервер поддерживает удаленный доступ управление через порт LAN с помощью веб-браузера
•  Поддерживает команды дистанционного управления SCPI.

Детальные технические характеристики

– 10.1″ сенсорный дисплей
– Контроль посредством USB – клавиатуры и мыши
– Большой объем памяти 250 Mpt
– Установка пользователем маркером
–Гибкий инструмент работы с маркерами
– Статистика и гисттограммный анализ по всей глубине памяти
– Расширенная система синхронизации, включая так же и зоны

– Функции измерения джиттера
– Функции поиска и навигации
– История (frame-by-frame) функции и особенности
– Гистограмма
– Внешний удаленный контроль через браузер

Отличительные особенности осциллографов SDS5000X

Захват более 110 тыс. осциллограмм в сек. позволяет захватить сложноуловимые сигналы.

Скорость выборки 5 ГВ/с на развертке 5 мс/дел.

Цветовая градация частоты повторенияформы сигнала.

Расширення система синхронизации.

Установка зоны захвата для системы синхронизации.

Расширенная система автоматических измерений.
