ATO1104 автомобильный планшетный осциллограф, 100 МГц, 4 канала
Micsig ATO1104 - портативный 4-х планшетный осциллограф производства компании Micsig, является представителем нового семейства многофункциональных осциллографов серии t-Book mini с расширенной функциональностью, выполненных в компактном исполнении. Осциллограф ATO1102 обладает полосой пропускания 100 МГц, скоростью выборки в масштабе реального времени 1 ГВ/с, и объёмом памяти: 28 Мточек, оснащен большим 8" сенсорным дисплеем, а также полным комплектом проводных и беспроводных интерфейсов (LAN, HDMI, Wi-Fi, USB) позволяющих подключать всевозможные внешние устройства такие как внешние накопители, беспроводные "мыши", ПК и дисплеи.
Осциллограф ATO1104 имеет дополнительную функциональность для тестирования электронных компонентов и систем автомобилей:
• Тестирование систем зажигания
• Тестирование сенсоров
• Проверка системы зажигания
• Тест коммуникационных шин (CAN, LIN, FLEXRAY, K)
• Тест разряжения и компрессии
• Тест давления топлива.
Важным отличием осциллографов Micsig этой серии от осциллографов предыдущего поколения, является возможность декодирования сигналов на шинах последовательной передачи данных в стандартной комплектации UART, SPI, I2C, CAN, LIN.
Компактные размеры и встроенная аккумуляторная батарея обеспечивают удобство применения как в полевых условиях так и в лаборатории где осциллограф не займет много места.
Основными преимуществами осциллографов серии ATO является не только их компоновка, но и отличные технические характеристики их способность к быстрому захвату осциллограмм (80 000 осциллограмм/сек!) что является ключевым фактором захвата сложных сигналов.
Купить планшетный осциллограф ATO1104 Micsig можете сделав заказ по телефону, либо оформив его покупку через корзину в нашем интернет-магазине, нажав кнопку "Купить".
Отметим, что стандатная комплектация осциллографа ATO1104 включает аккумуляторную батарею на 8000 мА*ч, пробники P130A обладающие полосой 200МГц и делением 1:10 c максимальным напряжением до 600 В, комплект специальных кабелей для тестирования электронных компонентов и систем автомобилей, а так же предустановленные опции:
• Декодирование UART,SPI, I2C,CAN,LIN;
• Интерфейсы: USB, LAN, WiFi, HDMI.
• Скорость выборки: 1 ГВ/с (Real time)
• Сенсорный дисплей 8" с высоким разрешением 800 x 600 точек
• Дополнительная функциональность для тестирования электронных компонентов и систем автомобилей
• Автоматические измерения по 31 параметру сигнала
• Объем памяти: 28 М точек.
• Встроенная память 8 Гб
• Технология цифрового фосфора (256 градаций интенсивности)
• Низкий уровень собственных шумов, менее 1 мВ/дел.
• Расширенная система синхронизации, декодирование UART, SPI, I2C, CAN, LIN (стандарт) 1533B.429 (опц.)
• Автономная работа от батареи до 5-ти часов
• Интерфейсы: USB, LAN, WiFi (опц.), HDMI (опц.).
Детальные технические характеристики осциллографа Micsig ATO1104 (*.pdf)
| Модель | ATO1102 | ATO1104 |
| Полоса пропускания | 100 МГц | |
| Количество каналов | 2 | 4 |
| Чувствительность по вертикали | от 1 мВ / дел до 5 В/дел | |
| Разрешение по вертикали | 8 бит | |
| Скорость развертки | от 2 нс/дел до 1000 с/дел | |
Входные параметры
| Входной импеданс | 1 МОм ±1% с 14,5 пФ ±3 пФ |
| Режимы входа | AC, DC, GND |
| Максимальное входное напряжение | ± 300 В, САТIIl |
Система синхронизации
| Режимы синхронизации | авто, норм., единичный захват |
| Условия синхронизации | по фронту, по импульсу, логические условия, по видеосигналу, по времени события |
| Вход запуска | DC, AC, ВЧ подавление, НЧ подавление, подавление шума |
| Источник синхронизации | СН1/CH2 (2-х канальные); СН1/CH2/СН3/CH4 (4-х канальные) |
Система цифровой обработки
| Тип выборки | в реальном времени |
| Скорость выборки | один канал: 1 Гвыб/с; два канала: 500 Мвыб/с; 4 канала: 250 Мвыб./с |
| Объем памяти | 28 Мточек |
| Режим выборки | прямая выборка, регистрация пиков, усреднение |
| Режим формирование формы | векторный, точечный |
| Алгоритм востановления сигнала | sin(x)/x |
Система измерений и математической обработки
| Автоматические измерения | период, частота, время нарастания фронта, время спада фронта, задержка, положительное время импульса, отрицательное время импульса, положительное/отрицательное заполнение импульса, ширина всплесков, положительный/отрицательный выброс на фронте импульса, фаза, пик-пик, амплитуда, максимальное, минимальное, среднее значение, RMS, цикл RMS |
| Курсорные измерения | ручной режим установки курсоров, режим слежения (авто установка). delta-измерения |
| Функции математические | сложение, вычитание, умножение, деление, БПФ |
| БПФ, настройки окна | прямоугольное, Хэмминга, Блэкмана-Харриса, Хэннинга |
| Wi-Fi | опционально |
| USB 2.0 | подключение внешних USB-накопителей, клавиатур |
| Micro USB 2.0 | подключение к ПК |
| LAN | есть |
| Micro HDMI | опционально |
| Дисплей | 8" TFT, сенсорный (мультитач) LED |
| Разрешение | 800 х 600 |
| Сетка области отображения осциллограммы | 14 х 10 делений |
| Отображение осциллограмм в формате | XY, YT, Roll, Zoom |
| Язык интерфейса | русский, английский, немецкий, китайский |
| Объём встроенной памяти | 8 ГБ |
| Питание | адаптер: 100-240 В AC, 50-60 Гц, 2 A; выход: 12 В DC; аккумуляторная батарея Li-ion 7,4 В, время автономной работы до 5-и часов. |
| Габариты | 250× 210 × 55 мм |
| Масса | двухканальные: 1040 г (без батареи); четырёхканальные: 1125г (без батареи) |
Параметры окружающей среды
| Температура | рабочая от 0 °С до 45 °С, хранения от -20 °С до 60 °С |
| Влажность | рабочая до 85% RH, хранения до 90% RH |
| Высота | рабочая до 3000 м, хранения до 12000 м |

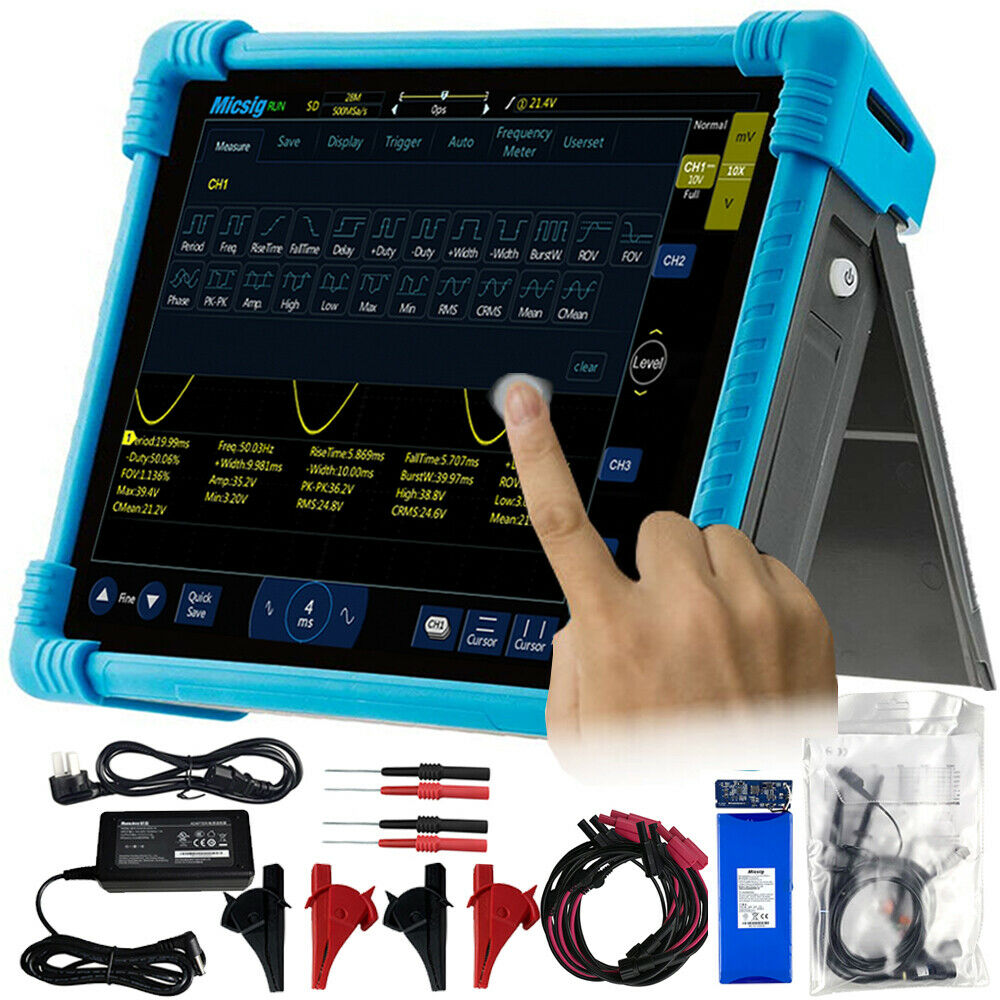

КОМПЛЕКТАЦИЯ
• Планшетный осциллограф Micsig ATO1104 с аккумуляторной батареей - 1 шт.
• Пробники осциллографические P130A, 200 МГц - 2 шт.
• Комплект специальных кабелей - 1 компл.
• Адаптер питания - 1 шт.
• Сертификат калибровки - 1 экз.
• Руководство пользователя - 1 шт.
• Гарантийный талон - 1 экз.
Более подробно смотри упаковочный лист
Варианты написания: Micsig ATO1104, ATO-1104
Если представленная информация не содержит ответа на Ваши вопросы, просьба обратится к нашему техническому специалисту по указанным выше телефонам.
