ЦИФРОВІ ЗАПАМ'ЯТОВУЮЧІ ОСЦИЛОГРАФИ СЕРІЙ TDS1000B ТА TDS2000B (ЧАСТИНА 1)

Осцилографи серій TDS1000B та TDS2000B

Висока продуктивність. Неймовірна простота у застосуванні.

Цифрові запам'ятовуючі осцилографи серій TDS1000B і TDS2000B мають неперевершене поєднання технічних характеристик і простоти у застосуванні за прийнятною ціною. Доступна цифрова точність і один з інших цифрових осцилографів, що запам'ятовують, не має смуги пропускання до 200 ц і частотою дискретизації 2 Гвиб/с за порівнянною ціною. Осцилографи серій TDS1000B і TDS2000B забезпечують точну реєстрацію даних у реальному масштабі часу, аж до повного значення смуги пропускання, однакову довжину пам'яті при всіх значеннях тимчасової розгортки, складні режими синхронізації, що дозволяють виділити необхідні сигнали та 11 видів стандартних автоматичних вимірювань у всіх моделях. Можливості виконання швидкого перетворення Фур'є (), а також математичні функції додавання, віднімання та перемноження осцилограм дозволяють аналізувати роботу схем, визначати їх характеристики та усувати неполадки.

Швидка та проста реєстрація сигналів

Простий інтерфейс користувача, схожий на елементи управління звичайного аналогового осцилографа, полегшує роботу з цими приладами, скорочує час навчання і підвищує ефективність. Нові функції, наприклад меню автоустановки, майстер перевірки пробників, меню контекстно-залежної довідки та кольоровий рідкокристалічний екран (у серії TDS2000B) дозволяють оптимізувати налаштування приладу та роботу з ним.

Гнучкі способи передачі

Хост-порт USB і USB-порт пристроїв дозволяють використовувати знімні пристрої, здійснювати вільне підключення до персонального комп'ютера і друк безпосередньо з осцилографа. Hі один з цифрових осцилографів з кольоровим або монохромним екраном не забезпечує такі гнучкі і прості способи передачі даних за порівнянною ціною.

Зручні засоби документування та аналізу

Програмне забезпечення OpenChoice® PC Communications забезпечує простоту реєстрації сигналів, збереження та аналізу результатів вимірювань. Осцилограми та дані осцилограм просто переносяться з екрана в автономний додаток на робочому столі або безпосередньо в Microsoft Word або Excel. Крім OpenChoice, додаткові можливості, включаючи розширені засоби аналізу, дистанційне керування осцилографом та аналіз осцилограм у реальному часі, надає програмне забезпечення National Instruments SignalExpress Tektronix Edition. Якщо комп'ютер небажаний, можна роздрукувати знімок безпосередньо з осцилографа на будь-якому принтері, сумісному з PictBridge, підключеному до USB-порту пристрою.

Якість, на яку можна покластися

Довірте корпорації Tektronix, і ви отримаєте якість, на яку можна покластися. Кожен осцилограф серій TDS1000B та TDS2000B не тільки супроводжується найкращими в галузі службами підтримки, але й гарантується на весь термін його роботи^*1

^*1 Обмеження. Умови див. на веб-сайті www.tektronix.com/lifetimewarranty.

Можливості та переваги

• Смуга пропускання 40 ц, 60 ц, 100 ц та 200 ц – смуга пропускання.
• Частота дискретизації до 2 виб/с у реальному масштабі часу.
• 2 або 4 канали.
• Кольоровий або монохромний рідкокристалічний екран.
• USB-порт на передній панелі для підключення пристроїв зберігання даних.
• Вільне підключення до персонального комп'ютера через USB-порт пристроїв та використання програм OpenChoice® та NI SignalExpress® для керування приладом.
• Розширена система синхронізації, у тому числі синхронізація за тривалістю імпульсу та синхронізація з відеосигналу з вибором рядка. у стандартній комплектації на всіх моделях.
• 11 автоматичних вимірів.
• Багатомовний інтерфейс користувача та контекстно-залежна довідка.
• Безпосередня роздруківка даних на будь-якому принтері, сумісному із стандартом PictBridge®, при підключенні осцилографа через USB-порт пристроїв.
• Гарантія на весь термін служби^*1

^*1 Обмеження. Умови див. на веб-сайті www.tektronix.com/lifetimewarranty.

Області застосування

1. Розробка та налагодження пристроїв
2. Освіта та навчання
3. Випробування та контроль якості на виробництві
4. Технічне обслуговування та ремонт

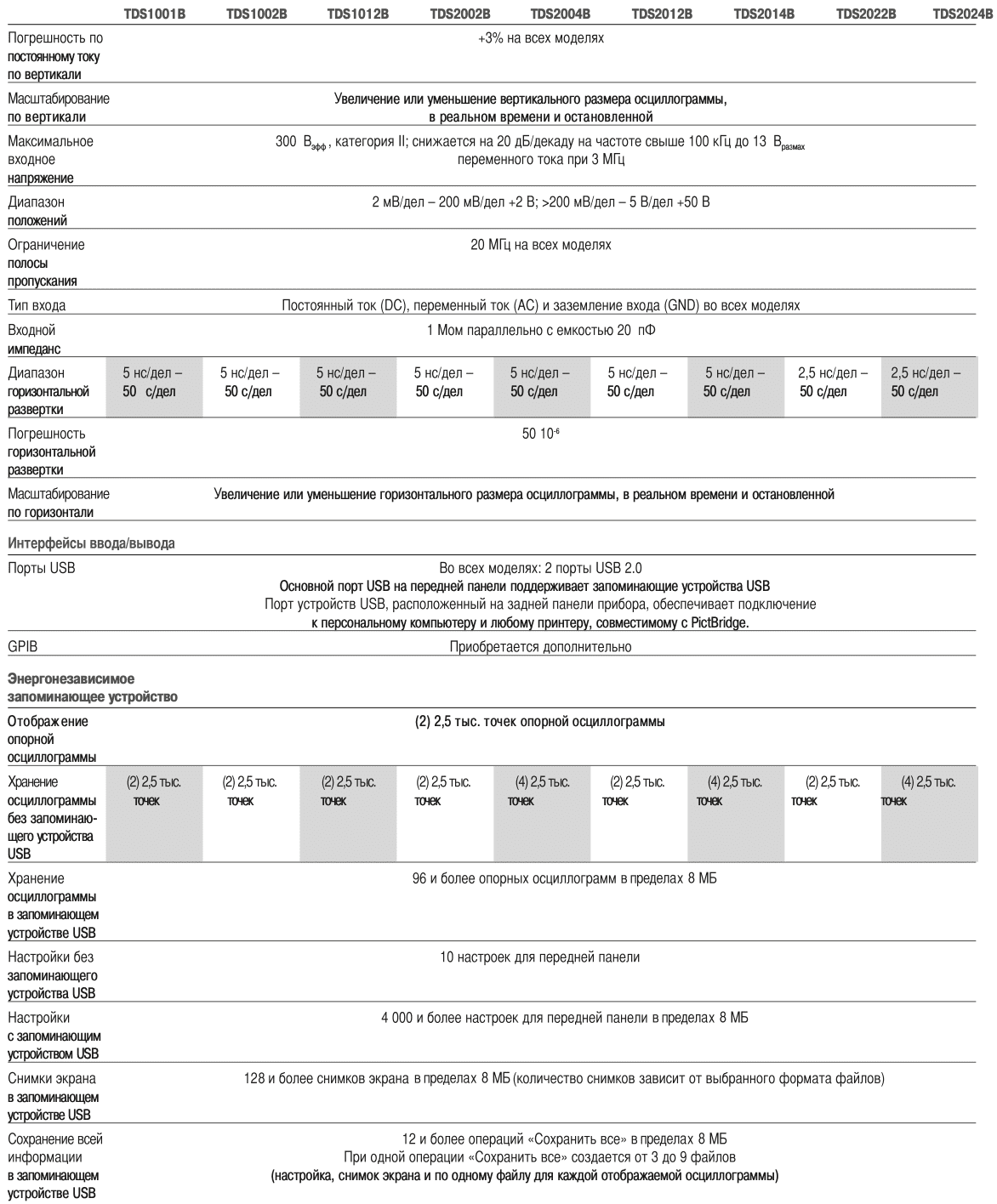

Параметри

^*2 При 2 мВ/діл смуга пропускання 20 МГц на всіх моделях

ПРОДОВЖЕННЯ СЛІДУЄ…
