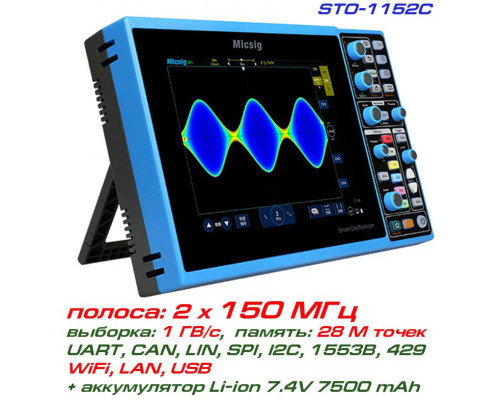

STO1152C Micsig планшетний осцилограф, 150 МГц, 2 канали
Micsig Smart STO1152C - портативний двоканальний планшетний осцилограф виробництва компанії Micsig, є представником нового сімейства багатофункціональних осцилографів серії Smart, виконаних у компактному виконанні. Осцилограф STO1152 має смугу пропускання 150 МГц, швидкість вибірки в масштабі реального часу 1 ГВ/с, і об'єм пам'яті: 28 Мточек, оснащений великим 8" сенсорним дисплеєм, а також повним комплектом дротових та бездротових інтерфейсів (LAN, HDMI, USB) що дозволяють підключати всілякі зовнішні пристрої такі як зовнішні накопичувачі, бездротові "миші", ПК та дисплеї.
Важливою відмінністю осцилографів Micsig серії Smart від осцилографів попереднього покоління є можливість декодування сигналів на шинах послідовної передачі даних UART, SPI, I2C, CAN, LIN, 1533B, 429 (стандарт передачі даних в авіоніці).
Компактні розміри та можливість оснастити осцилограф вбудованою акумуляторною батареєю забезпечують зручність застосування як у польових умовах так і в лабораторії, де осцилограф не займе багато місця.
Основними перевагами осцилографів серії Smarti є не тільки їх компонування, але і відмінні технічні характеристики їх здатність до швидкого захоплення осцилограм (80 000 осцилограм/сек!) що є ключовим фактором захоплення складних "ілюзорних" сигналів.
Купити планшетний осцилограф STO1152C Micsig можете зробити замовлення по телефону, або оформивши його покупку через кошик в нашому інтернет-магазині, натиснувши кнопку "Купити".
Зазначимо, що стандатна комплектація осцилографа STO1152C включає пробники P130A мають смугою 200МГц і розподілом 1:10 c максимальною напругою до 600 В.
ОСОБЛИВОСТІ планшетного осцилографа Micsig Smart STO1152C:
• Швидкість вибірки: 1 ГВ/с (Real time)
• Сенсорний дисплей 8" з високою роздільною здатністю 800 x 600 пікселів
• Автоматичні вимірювання за 31 параметром сигналу
• Об'єм пам'яті: 28 М пікселів.
• Вбудована пам'ять 8 Гб
• Технологія цифрового фосфору (256 градацій інтенсивності)
• Низький рівень власних шумів, менше 1 мВ/діл.
• Розширена система синхронізації, декодування UART, SPI, I2C, CAN, LIN, 1533B.429 (опц.)
• Автономна робота від батареї до 5-ї години
• Інтерфейси: USB, LAN, WiFi (опц.), HDMI (опц.).
Посібник користувача осцилографів Micsig серії STO1000 (eng.pdf)
Зведена таблиця характеристик осцилографів STO1000C (рус.docx)
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ планшетних осцилографів серії Micsig Smart:
| Модель | STO1102C | STO1104C | STO1152C |
| Смуга | 100 МГц | 100 МГц | 150 Мгц |
| Кількість каналів | 2 | 4 | 2 |
| Чутливість по вертикалі | від 1 мВ/под до 10 В/под | ||
| Дозвіл по вертикалі | 8 бит | ||
| Швидкість розгортки | від 2 нс/под до 1000 с/под | ||
Вхідні параметри
| Вхідний імпеданс | 1 МОм ±1% с 14,5 пФ ±3 пФ |
| Режими входу | AC, DC, GND |
| Максимальна вхідна напруга | ± 300 В, САТIIl |
Система синхронізації
| Режими синхронізації | авто, норм., одиничне захоплення |
| Умови синхронізації | по фронту, по імпульсу, логічні умови, по відеосигналу, за часом події |
| Вхід запуску | DC, AC, ВЧ придушення, НЧ придушення, придушення шуму |
| Джерело синхронізації | СН1/CH2 (2-х канальні);СН1/СН2/СН3/СН4 (4-х канальні) |
Система цифрової обробки
| Тип вибірки | у реальному часі | |
| Швидкість вибірки | один канал: 1 Гвиб/с;два канали: 500 Мвиб/с; 4 канали: 250 Мвиб./с | |
| Об'єм пам'яті | 28 Мточок | |
| Режим вибірки | пряма вибірка, реєстрація піків, усереднення | |
| Режим формування форми | векторний, точковий | |
| Алгоритм відновлення сигналу | sin(x)/x | |
Система вимірювань та математичної обробки
| Автоматичні виміри | період, частота, час наростання фронту, час спаду фронту, затримка, позитивний час імпульсу, негативний час імпульсу, позитивне/негативне заповнення імпульсу, ширина сплесків, позитивний/негативний викид на фронті імпульсу, фаза, пік-пік, амплітуда , середнє значення, RMS, цикл RMS |
| Курсорні виміри | ручний режим установки курсорів, режим стеження (автоустановка). |
| Функції математичні | додавання, віднімання, множення, поділ, БПФ |
| БПФ, налаштування вікна | прямокутне, Хеммінга, Блекмана-Харріса, Хеннінга |
| Wi-Fi | опціонально |
| USB 2.0 | підключення зовнішніх USB-накопичувачів, клавіатур |
| Micro USB 2.0 | підключення до ПК |
| LAN | є |
| Micro HDMI | опціонально |
| Дисплей | 8" TFT, сенсорний (мультитач) LED |
| Дозвіл | 800 х 600 |
| Сітка області відображення осцилограми | 14 х 10 поділів |
| Отображение осциллограмм в формате | XY, YT, Roll, Zoom |
| Мова інтерфейсу | російська, англійська, німецька, китайська |
| Об'єм вбудованої пам'яті | 8 ГБ |
| Живлення | адаптер: 100-240 В AC, 50-60 Гц, 2 A;вихід: 12 В DC; акумуляторна батарея Li-ion 7,4 В (опціонально), час автономної роботи до 5-ї години. |
| Габарити | 280 × 180 × 50 мм |
| Маса | 1425 г + 320 г батарея |
Параметри навколишнього середовища
| Температура | робоча від 0 °С до 45 °С, зберігання від -20 °С до 60 °С |
| Вологість | робоча до 85% RH, зберігання до 90% RH |
| Висота | робоча до 3000 м, зберігання до 12000 м |
КОМПЛЕКТАЦІЯ
• Планшетний осцилограф Micsig STO1152C з акумулятором - 1 шт.
• Пробники осцилографічні P130A, 200 МГц - 2 шт.
• Адаптер живлення - 1 шт.
• Кабель USB - 1 шт.
• Сертифікат калібрування - 1 екз.
• Керівництво користувача – 1 шт.
• Гарантійний талон - 1 прим.
Якщо подана інформація не містить відповіді на Ваші запитання, прохання звернеться до нашого технічного фахівця за вказаними вище телефонами.
