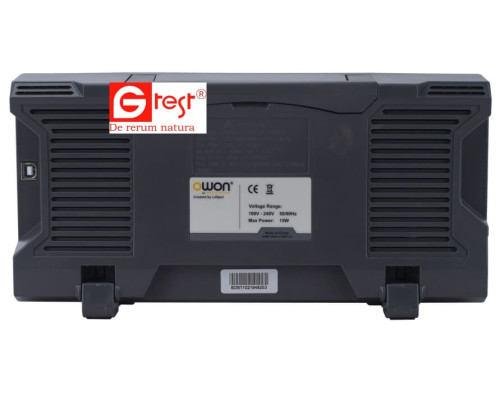

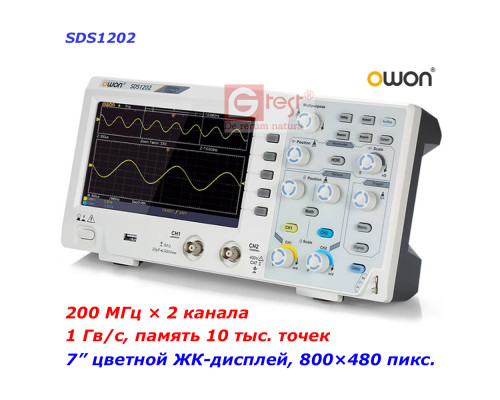

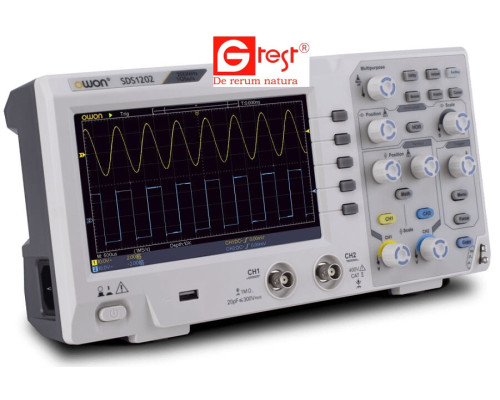

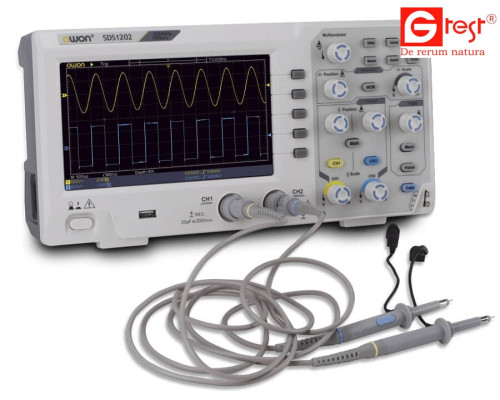

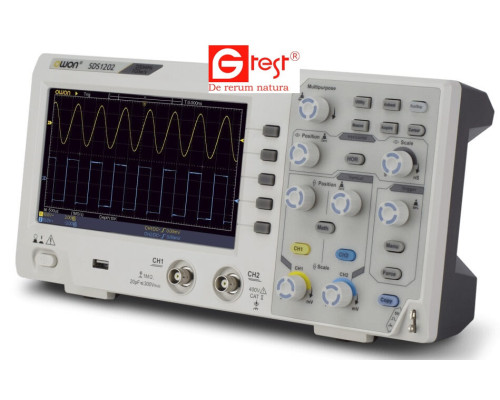

SDS1202 цифровий запам'ятовуючий осцилограф 200 МГц 2 канали OWON
SDS1202 – 2-x канальний цифровий запам'ятовуючий осцилограф у максимально економічній комплектації, виробництва компанії OWON, має смугу пропускання 200 МГц, вибірку 1 ГВ/с, об'єм пам'яті 10к крапок.
До особливостей осцилографа OWON SDS1202 в першу чергу невисока вартість, а також невеликий об'єм пам'яті - 10к крапок., і спрощена система синхронізації підтримує два режими захоплення - за рівнем та відео.
Основне призначення осцилографа - застосування для вирішення завдань, що не потребують великих обсягів пам'яті та складних умов захоплення.
ОСОБЛИВОСТІ:
+ Смуга пропускання: 200MHz
+ 2-канальний
+ Частота вибірки: 1GS/s
+ Найтонший корпус із аналогів
+ 7 дюймовий РКІ високої роздільної здатності
+ Підтримка аналітичних прикладних програмних пакетів SCPI, LabVIEW
Робочі характеристики
|
Модель |
SDS1202 |
|
|
Смуга пропуску |
200MHz |
|
|
Частота вибірки |
1GS/s |
|
|
Горизонтальна шкала (s/div) |
2ns/div - 1000s/div, step by 1 - 2 - 5 |
|
|
Час наростання фронту імпульсу (на вході, стандартно) |
≤1.7ns |
|
|
Каналів |
2 |
|
|
Дисплей |
7" кольоровий ЖКИ, 800 x 480 pixels |
|
|
Опір на вході |
1MΩ ± 2%, in parallel with 20pF±5pF |
|
|
Дозвіл на каналах |
50Hz : 100 : 1, 10MHz : 40 : 1 |
|
|
Max напруга на вході |
400V (PK - PK) (DC+AC, PK - PK) |
|
|
Точність посилення за пост. струму |
±3% |
|
|
Довжина запису |
10K |
|
|
Точність за пост. струму (усереднена) |
Середня ≥16：±(3% зчитування + 0.05 div) для △V |
|
|
Коефіцієнт згасання пробника |
1X, 10X, 100X, 1000X |
|
|
LF зворотний зв'язок (AC, -3dB) |
≥10Hz (на входе, соединение AC, -3dB) |
|
|
Частота вибірки/точність реле часу |
±100ppm |
|
|
Інтерполяція |
sin (x) / x |
|
|
Інтервал (△T) точність (на всю смугу частот) |
Одноразовий: ±(1 інтервальний час + 100ppm x зчитування + 0.6ns), Середнє >16 : ±(1 інтервальний час + 100ppm x зчитування + 0.4ns) |
|
|
Сполучення на вході |
DC, AC , и GND |
|
|
Роздільна здатність по вертикалі (A/D) |
8 bits (2 канали одночасно) |
|
|
Чутливість по вертикалі |
5mV/div - 5V/div (at input) |
|
|
Тип тригера |
По краю, Відео |
|
|
Режим тригера |
Авто, Нормальний та Одноразовий |
|
|
Рівень тригера |
±5 поділів від центру екрану |
|
|
Відео стандарти |
NTSC, PAL and SECAM standard |
|
|
Курсорні виміри |
△V, и △T між курсорами |
|
|
Режими автоматичних вимірів |
Vpp, Vavg, RMS, Frequency, Period, Vmax, Vmin, Vtop, Vbase, Width, Overshoot, Pre-shoot, Rise time, Fall time, +Width, -Width, +Duty, -Duty, Delay A→B cycle area |
|
|
Математика під час вимірювання форм сигналів |
＋, －, x, ÷, invert, FFT |
|
|
Збереження форм сигналів |
16 форм |
|
|
Фигура Лиссо |
Смуга пропуску |
Повна смуга частот |
|
Різниця по фазі |
±3 градуса |
|
|
Комунікаційний інтерфейс |
USB host, USB device |
|
|
Лічильник частоти |
присутній |
|
|
Джерело живлення |
100V - 240V AC, 50/60Hz, CAT II |
|
|
Споживана потужність |
＜15W |
|
|
Запобіжник |
2A, T class, 250V |
|
|
Розміри (W x H x D) |
301 x 152 x 70 mm |
|
|
Вага пристрою |
1.10 kg |
|
, Delay A→B
, area,＋Області застосування приладу
• Налагодження електронних ланцюгів • Тестування ланцюгів • Розробка та виробництво • Освіта та навчання • Техобслуговування автомобілів та тестування
