ОСЦИЛОГРАФИ З ЦИФРОВИМ ЛЮМІНОФОРОМ СЕРІЇ DPO3000 (ЧАСТИНА 2)

Робота з пробниками TekVPI®

Інтерфейс пробників TekVPI встановлює стандарт простоти використання. Пробники TekVPI оснащені індикаторами стану та органами управління, а також кнопкою меню пробника, розміщеною безпосередньо на корпусі пробника. Ця кнопка викликає на екран осцилографа меню пробника з усіма налаштуваннями та елементами керування, що належать до пробника. В інтерфейсі TekVPI використовується нова архітектура управління живленням пробника, що дозволяє пряме підключення струмових пробників. І, нарешті, пробниками TekVPI можна керувати дистанційно через інтерфейс USB, GPIB або Ethernet, що забезпечує високу гнучкість рішень під час використання приладу серед ATE (в автоматичному режимі).

Інтерфейс пробників TekVPI.

Підтримка інших програм

Розробка відеотехніки

Багато розробників відеотехніки досі залишаються вірними аналоговим осцилографам, вважаючи, що тільки градації інтенсивності світіння аналогового екрану дозволяють розглянути деякі деталі осцилограм відеосигналів. Висока швидкість захоплення сигналів осцилографів серії DPO3000 за наявності можливості відображення осцилограм з градаціями яскравості дозволяє отримати таке ж насичене інформацією зображення, як і аналоговий осцилограф, але значно деталізованіше. Разом з тим прилади мають усі переваги цифрових осцилографів. Маючи смугу пропускання до 500 ГГц, чотири канали та вбудоване вхідне навантаження 75 Ом, осцилографи сімейства DPO3000 забезпечують цілком достатню швидкодію для застосування при розробці аналогової та цифрової відеотехніки.

І нарешті, відеофункції осцилографа серії DPO3000 можна розширити за допомогою додаткового прикладного відеомодуля DPO3VID. Модуль DPO3VID забезпечує найповніший набір інструментів для синхронізації за відеосигналами HDTV та користувальницькими (не стандартними) відеосигналами.

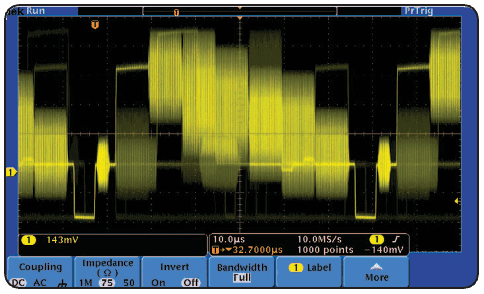

Перегляд відеосигналу NTSC. Слід зазначити можливість перегляду сигналу з градаціями яскравості, завдяки чому осцилограф серії DPO може представляти на екрані час, амплітуду та розподіл амплітуди за часом.

Розробка та налагодження цифрових пристроїв

У сучасних цифрових пристроях часто необхідно дуже акуратно розміщувати елементи на друкованій платі для гарантованого вирівнювання часу приходу синхроімпульсів. Невеликі відмінності за часом затримки, викликані проблемами маршрутизації або невідповідним часом розповсюдження друкованої плати, можуть призвести до численних проблем у роботі цифрових функціональних блоків. Осцилографи серії DPO3000 можуть допомогти у пошуку цих невеликих фазових зрушень, які відбуваються між тактовими імпульсами при їх проходженні за схемою. Двохкоординатне (XY) відображення двох синхроімпульсів може швидко візуально показати різницю фаз між ними. Також швидко можна побачити різницю частот. Це може бути дуже корисним щодо ефективності роботи помножувача або дільника частоти тактових імпульсів.

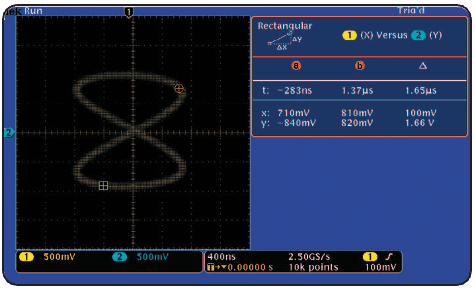

Двовимірне (XY) відображення, що показує синхроімпульс із частотою 20 МГц і синхроімпульс із частотою 10 МГц.

Можливість спільної роботи осцилографів серії DPO3000 з логічними аналізаторами серії Tektronix TLA5000, що з'явилася завдяки технології Tektronix Integrated View (iView™), дозволяє розробникам цифрових пристроїв вирішувати проблеми цілісності сигналу, а також суттєво прискорити та спростити налагодження та перевірку систем, що розробляються. Функція iView повністю поєднує високу швидкодію та точність вимірювань осцилографів Tektronix з багатоканальністю та розвиненими можливостями запуску логічних аналізаторів Tektronix. Таке об'єднання допомагає розробникам переглядати на одному екрані суміщені за часом цифрові та аналогові дані та виявляти аналогові характеристики цифрових сигналів, що спричиняють збої в їх системах. Калібрування приладів користувачем не потрібне. Після налаштування функція iView діє автоматично. В результаті користувач отримує об'єднаний інструмент для налагодження та усунення несправностей цифрових пристроїв.

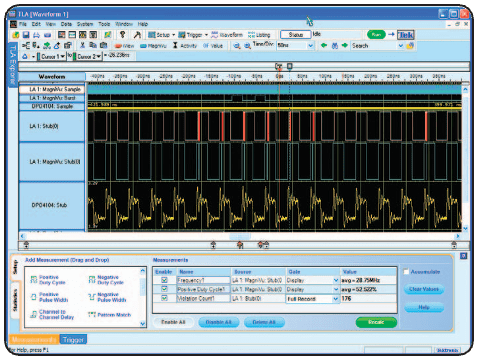

Технологія інтегрованого представлення Tektronix Integrated View (iView™) дозволяє об'єднати на одному екрані швидкодію та точність вимірювань осцилографа Tektronix з багатоканальністю та розвиненими можливостями запуску логічних аналізаторів Tektronix, що дозволяє розробникам швидко перевіряти та налагоджувати їх системи.

Технічні характеристики

Система відхилення по горизонталі

Усі моделі DPO3000

Максимальна частота вибірки (всі канали) – 2,5 Гвиб./с.

Максимальна довжина запису (всі канали) – 5 млн крапок.

Максимальна тривалість запису при максимальній частоті вибірки (всі канали) - 2 мс.

Діапазон розгортки (виб. / діл.) - Від 1 нс до 1 000 с.

Діапазон часу затримки розгортки - від -10 поділів до 5000 с.

Діапазон вирівнювання міжканального зсуву - ±100 нс.

Похибка тимчасової розгортки - ±10 х 10-6 у будь-якому інтервалі ≥ 1 мс.

Система запуску

Основні режими запуску - автоматичний, звичайний та одиночний.

Тип входу запуску - відкритий, закритий, пригнічення ВЧ (послаблення частот > 50 кГц), придушення НЧ (послаблення частот < 50 кГц), зменшення шуму (зі зменшенням чутливості).

Діапазон витримки запуску – від 20 нс до 8 с.

Чутливість

Внутрішня, відкритий вхід - від 0,4 розподілу до 50 МГц зі збільшенням до 1 розподілу при номінальній смузі пропускання.

Зовнішня (додатковий вхід) - 200 мВ від постійного струму до 50 МГц зі збільшенням до 500 мВ на частоті 250 МГц.

Діапазон рівнів запуску

По всіх каналах - ±8 поділів від центру екрану.

Зовнішній (додатковий вхід) – ±8 В

Режими збору даних

Вибірка — збирання значень вибірок.

Пік-детектор захоплення вузьких викидів на всіх швидкостях вибірки в реальному часі. Усереднення - усереднюються від 2 до 512 осцилограм.

Огинальна — загальна за мінімумами і максимумами відображає дані пікового детектування за кілька циклів збору даних.

Висока роздільна здатність - вузькосмугове усереднення в реальному часі дозволяє знизити випадкові шуми і підвищити роздільну здатність.

Прокручування – переміщення осцилограм по екрану праворуч наліво при швидкості розгортки менше 40 мс/Дел.

Режими запуску

По фронту — передній або задній фронти на будь-якому каналі або додатковому вході на передній панелі. Тип входу – відкритий, закритий, придушення ВЧ-перешкод, НЧ-перешкод та придушення шумів.

По тривалості імпульсу — запуск за тривалістю позитивного чи негативного імпульсу, яка >, <, = чи ≠ заданому періоду часу.

По ранту - запуск по імпульсу, що перетинає перший пороговий рівень, але не перетинає другий пороговий рівень до повторного перетину першого.

За логічним значенням — запуск по хибному чи справжньому значенню логічної функції каналів протягом заданого часу. Як тактовий сигнал можна використовувати будь-який вхід, щоб знайти модель по фронту тактового сигналу. Модель (AND (І), OR (АБО), NAND (І-НЕ), NOR (АБО-НЕ)) задається для чотирьох вхідних каналів, представлених значеннями рівнів «Високий», «Низький» і «Байдуже».

За часом встановлення та утримання – запуск за порушенням часу встановлення та часу утримання між тактовим сигналом та сигналом даних, представленими на двох вхідних каналах.

За часом наростання і спаду — запуск за швидкостями фронту імпульсу, які швидше або повільніше за задані. Можна вибрати позитивний нахил, негативний або обидва нахили.

По відеосигналу — запуск по всіх рядках, непарних, парних та всіх полів відеосигналів стандартів NTSC, PAL та SECAM.

За сигналом Extended Video (опція) - запуск по 480p/60, 576p/50, 720p/30, 720p/50, 720p/60, 875i/60, 1080i/50, 1080i/60, 1082p/24 1080p/25, 1080p/30, 1080p/50, 1080p/60 і стандартам користувача з дво- і трирівневою синхронізацією відеосигналів.

I2C (опція) - запуск по сигналах "Старт", "Повт. старт», «Стоп», «Відсутнє. підтв.», «Адреса» (7 або 10 біт), «Адр. або дані» та «Дані» на шинах I2C зі швидкостями до 3,4 Мб/с.

SPI (опція) - запуск по подіях SS, MOSI, MISO або MOSI and MISO на шинах SPI зі швидкостями до 10,0 Мб/с.

CAN (опція) — запуск подій «Старт кадру», «Тип кадрів» (дані, запит передачі, помилка, перевантаження), «Ідентифік.» (стандартний чи розширений), «Дані», «Ід. та дані», «Кінець кадру», «Відсутнє. підтв.» або «Помилка біт-стафінгу» на шинах CAN зі швидкостями до 1 Мб/с. Додатково можна встановити умови запуску за даними, які ≤, <, =, >, ≥ або ≠ заданому значенню. Точка вибірки настроюється користувачем; стандартне налаштування 50 %.

LIN (опція) — запуск подій «Sync», «Ідентифік.», «Дані», «Ід. та дані», «Актив. кадру», «Неакт. кадр», «Помилка» із швидкостями до 100 кб/с.

RS-232/422/485/UART (опція) — запуск за подіями «Запуск початків. біт Tx», «Хачал. біт Rx, "Кінець пакета передачі", "Кінець пакета прийому", "Дані Tx", "Дані Rx", "Tx помилка парності" і "Rx помилка парності".

Затримка запуску за часом – від 4 нс до 8 с.

Затримка запуску подій - від 1 до 9 999 999 подій.

Вимірювання

Курсори - на осцилограмі та на екрані. Автоматичні вимірювання — 29, до чотирьох можуть одночасно відображатися на екрані. Вимірювання включають такі параметри, як період, частота, затримка, час наростання, час спаду, позитивна шпаруватість, негативна шпаруватість, тривалість позитивного імпульсу, тривалість негативного імпульсу, тривалість пачки імпульсів, фаза, позитивний викид, негативний викид, розмах, амплітуда, верхній рівень, нижній рівень, максимум, мінімум, середнє значення, середнє значення циклу, середньоквадратичне значення, середньоквадратичне значення циклу, число передніх фронтів, число задніх фронтів, число позитивних імпульсів, кількість негативних імпульсів, площа та площа циклу. Статистика вимірів - середнє значення, мінімальне значення, максимальне значення, стандартне відхилення.

Опорні рівні — опорні рівні для автоматичних вимірювань задаються користувачем у відсотках або одиницях вимірювання. Стробування — виділення місця для виконання вимірювань у зібраних даних за допомогою екранних курсорів або курсорів осцилограми. За замовчуванням у вимірах використовується повний запис.

Математична обробка осцилограм

Арифметичні операції - складання, віднімання, множення та розподіл осцилограм.

Математичні функції - інтегрування, диференціювання, ШПФ.

БПФ - амплітудний спектр. Налаштування вертикального масштабу БПФ - лінійний середньоквадратичний або дБВ середньоквадратичний і вікна БПФ - "Прямокутне", "Хеммінг", "Хеннінг" або "Xлекмана-Харріса".

Додаткові математичні операції - завдання складних математичних виразів, що включають осцилограми, математичні функції, скаляри, до двох змінних, що задаються користувачем, а також результати параметричних вимірювань, наприклад (Intg(Ch1-Mean(Ch1)) x 1,414 x VAR1).

Програмне забезпечення

NI LabVIEW SignalExpress™ Tektronix Edition — це повністю інтерактивне програмне середовище для вимірювань, оптимізоване для осцилографів серії DPO3000; дозволяє миттєво збирати, генерувати, аналізувати, порівнювати, імпортувати та зберігати дані вимірювань та сигнали за допомогою інтуїтивно зрозумілого і не вимагає програмування інтерфейсу, заснованого на технології перетягування. Стандартна підтримка збору даних, керування, перегляду та експорту сигналів у реальному часі для осцилографів серії DPO3000. Протягом 30-денного пробного періоду надається повна версія, що забезпечує додаткову обробку сигналів, розширений аналіз, змішаний сигнал, розгортку, перевірку меж та покрокові можливості, що задаються користувачем. Щоб постійно користуватися повними можливостями, замовте SIGEXPTE.

OpenChoice® Desktop – дозволяє швидко і просто здійснювати зв'язок між ПК, що працює під керуванням Windows, та осцилографом серії DPO3000 через інтерфейс USB або ЛОМ. Підтримується передача та збереження налаштувань, даних, вимірювань та знімків екрана.

Драйвер IVI – надає стандартний інтерфейс програмування приладу для поширених програм, таких як LabVIEW, LabWindows/CVI, Microsoft .NET та MATLAB.

Характеристики дисплея

Тип дисплея - 9-дюймовий (228,6 мм), кольоровий рідкокристалічний широкоформатний дисплей з TFT-матрицею.

Роздільна здатність екрана - 800 пікселів по горизонталі x 480 пікселів по вертикалі (WVGA).

Стилі осцилограм — вектори, крапки, змінне посвiчення, необмежене посвiчення.

Координатні сітки - повна, сітка, перехрестя, кадр, IRE та мВ.

Формат - YT і XY.

Швидкість захоплення осцилограм – до 50 000 осцилограм/с.

Порти введення-виводу

Високошвидкісний хост-порт USB 2.0 — підтримує знімні пристрої USB і принтери. Один порт розміщений на задній панелі та один – на передній.

Високошвидкісний порт USB 2.0 - роз'єм на задній панелі дозволяє керувати осцилографом через інтерфейс USBTMC або GPIB за допомогою адаптера TEK-USB-488.

Порт KВС – роз'єм RJ-45, підтримує стандарт 10/100Base-T.

Порт Video Out — розетка роз'єму DB-15, підключення зовнішнього монітора або проектора для відображення екрана осцилографа. Додатковий вхід – байонетний роз'єм (BNC) на передній панелі. Вхідний імпеданс 1 МОм. Макс. вхідна напруга 300 ВСКО кат. II з піками ≤± 450 Ст.

Вихід компенсатора пробника – контакти на передній панелі. Амплітуда 2,5 Ст. Частота 1 кГц.

Вихідний сигнал запуску - байонетний роз'єм (BNC) на задній панелі; при запуску осцилографа у ньому з'являється імпульс позитивної полярності.

Замок Kensington – проріз на задній панелі під стандартний замок Kensington (для захисту від крадіжок).

 Джерело живлення

Напруга джерела живлення - від 85 до 265 ±10%.

Частота струму джерела живлення – від 45 до 440 Гц (при напрузі від 85 до 265 В).

Потужність - 120 Вт макс. Додаткове джерело живлення для TekVPI®: вихідна напруга – 12 В; вихідний струм - 5 А; споживана потужність - 60 Вт.
