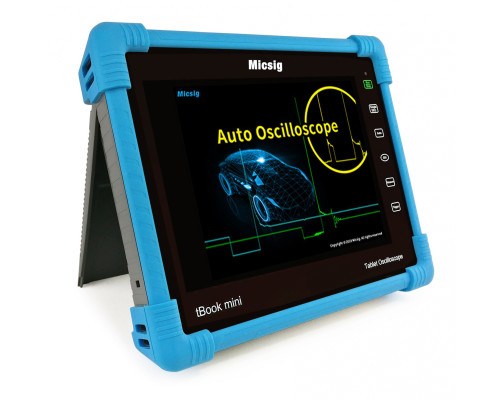

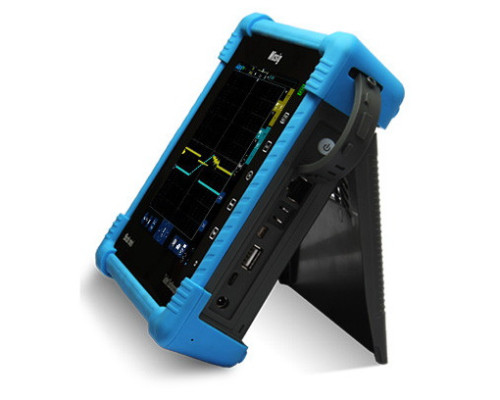

ATO1102 автомобільний планшетный осцилограф
Micsig ATO1102 - портативний двоканальний планшетний осцилограф виробництва компанії Micsig, є представником нової родини багатофункціональних осцилографів серії t-Book mini з розширеною функціональністю, виконаних у компактному виконанні. Осцилограф ATO1102 має смугу пропускання 100 МГц, швидкістю вибірки у масштабі реального часу 1 ГВ/с,та обсягом пам'яті: 28 Мточек, оснащений великим 8" сенсорним дисплеєм, а також повним комплектом дротових та бездротових інтерфейсів. (LAN, HDMI, Wi-Fi, USB) що дозволяють підключати всілякі зовнішні пристрої, такі як зовнішні накопичувачі, бездротові "миші", ПК і дисплеї.
Осцилограф ATO1102 має додаткову функціональність для тестування електронних компонентів та систем автомобілів:
• Тестування систем запалювання

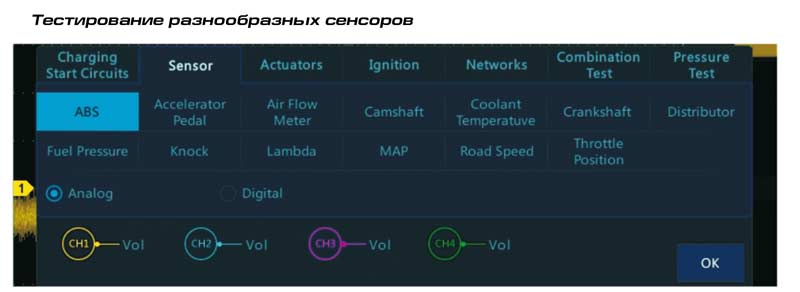

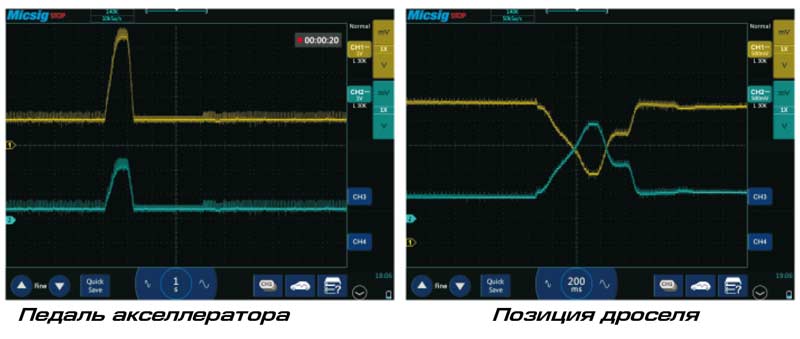

• Тестування сенсорів
• Перевірка системи запалювання
• Тест комунікаційних шин (CAN, LIN, FLEXRAY, K)
• Тест розрядження та компресії
• Тест тиску палива.
Важливою відмінністю осцилографів Micsig цієї серії від осцилографів попереднього покоління є можливість декодування сигналів на шинах послідовної передачі даних у стандартній комплектації. UART, SPI, I2C, CAN, LIN.
Компактні розміри та можливість оснастити осцилограф вбудованою акумуляторною батареєю забезпечують зручність застосування як у польових умовах так і в лабораторії, де осцилограф не займе багато місця.
Основними перевагами осцилографів серії ATO є не тільки їх компонування, але й відмінні технічні характеристики їхньої здатності до швидкого захоплення осцилограм (80 000 осцилограм/сек!), що є ключовим фактором захоплення складних сигналів.
Купити планшетний осцилограф ATO1102 Micsig Ви можете зробити замовлення за телефоном, або оформивши його покупку через кошик у нашому інтернет-магазині, натиснувши кнопку "Купити".
Зазначу, що стандатна комплектація осцилографа ATO1102 включає пробники P130A, що володіють смугою 200МГц і розподілом 1:10 з максимальною напругою до 600 В.
• Швидкість вибірки: 1 ГВ/с (Real time)
• Сенсорний дисплей 8" з високою роздільною здатністю 800 x 600 пікселів
• Автоматичні вимірювання за 31 параметром сигналу
• Об'єм пам'яті: 28 М пікселів.
• вбудована пам'ять 8 Гб
• Технологія цифрового фосфору (256 градацій інтенсивності)
• Низький рівень власних шумів менше 1 мВ/справ.
• Розширена система синхронізації, декодування UART, SPI, I2C, CAN, LIN (стандарт) 1533B.429 (опц.)
• Автономна робота від батареї до 5-ти годин
Детальные технические характеристики осциллографа Micsig ATO1102 (*.pdf)
| Модель | ATO1102 | ATO1104 |
| Смуга пропуску | 100 МГц | |
| Кількість каналів | 2 | 4 |
| Чутливість по вертикалі | от 1 мВ / дел до 5 В/дел | |
| Дозвіл по вертикалі | 8 бит | |
| Швидкість розгортки | от 2 нс/дел до 1000 с/дел | |
Вхідні параметри
| Вхідний імпеданс | 1 МОм ±1% с 14,5 пФ ±3 пФ |
| Режими входу | AC, DC, GND |
| Максимальна вхідна напруга | ± 300 В, САТIIl |
Система синхронізації
| Режими синхронізації | авто, норм., одиничне захоплення |
| Умови синхронізації | по фронту, по імпульсу, логічні умови, по відеосигналу, за часом події |
| Вхід запуску | DC, AC, ВЧ придушення, НЧ придушення, придушення шуму |
| Джерело синхронізації | СН1/CH2 (2-х канальні); СН1/СН2/СН3/СН4 (4-х канальні) |
Система цифрової обробки
| Тип вибірки | у реальному часі |
| Швидкість вибірки | один канал: 1 Гвиб/с; два канали: 500 Мвиб/с; 4 канали: 250 Мвиб./с |
| Обсяг пам'яті | 28 Мточек |
| Режим вибірки | пряма вибірка, реєстрація піків, усереднення |
| Режим формування форми | векторний, точковий |
| Алгоритм відновлення сигналу | sin(x)/x |
Система вимірювань та математичної обробки
| Автоматичні виміри | період, частота, час наростання фронту, час спаду фронту, затримка, позитивний час імпульсу, негативний час імпульсу, позитивне/негативне заповнення імпульсу, ширина сплесків, позитивний/негативний викид на фронті імпульсу, фаза, пік-пік, амплітуда, максимальне , середнє значення, RMS, цикл RMS |
| Курсорні виміри | ручний режим встановлення курсорів, режим стеження (авто встановлення). delta-вимірювання |
| Функции математические | додавання, віднімання, множення, поділ, БПФ |
| БПФ, налаштування вікна | прямокутне, Хэмминга, Блэкмана-Харриса, Хэннинга |
| Wi-Fi | опціонально |
| USB 2.0 | підключення зовнішніх USB-накопичувачів, клавіатур |
| Micro USB 2.0 | підключення до ПК |
| LAN | есть |
| Micro HDMI | опціонально |
| Дисплей | 8" TFT, сенсорный (мультитач) LED |
| Розширення | 800 х 600 |
| Сітка області відображення осцилограми | 14 х 10 делений |
| Відображення осцилограм у форматі | XY, YT, Roll, Zoom |
| Мова інтерфейсу | російська, англійська, німецька, китайська |
| Об'єм вбудованої пам'яті | 8 ГБ |
| Живлення | адаптер: 100-240 В AC, 50-60 Гц, 2 A; вихід: 12 В DC; акумуляторна батарея Li-ion 7,4 В (опціонально), час автономної роботи до 5 годин. |
| Габарити | 250× 210 × 55 мм |
| Маса | двоканальні: 1040 г (без батареї); чотириканальні: 1125г (без батареї) |
Параметри довкілля
| Температура | робоча від 0 °С до 45 °С, зберігання від -20 °С до 60 °С |
| Вологість | робоча до 85% RH, зберігання до 90% RH |
| Висота | робоча до 3000 м, зберігання до 12000 м |
КОМПЛЕКТАЦІЯ
• Планшетний осцилограф Micsig ATO1102 – 1 шт. • Пробники осцилографічні P130A, 200 МГц – 2 шт. • Комплект спеціальних кабелів – 1 компл. • Адаптер живлення – 1 шт. • Сертифікат калібрування – 1 екз. • Посібник користувача – 1 шт. • Гарантійний талон – 1 екз.
Детальніше дивись пакувальний лист
Packing List ATO 1104 (en.pdf)
Варіанти написання: Micsig ATO1102, ATO-1102
Якщо подана інформація не містить відповіді на Ваші запитання, прохання звернеться до нашого технічного фахівця за вказаними вище телефонами.
