АНАЛІЗАТОРИ СПЕКТРА РЕАЛЬНОГО ЧАСУ СЕРІЇ RSA6100A З ЧАСТОТНИМ ДІАПАЗОНОМ 6,2 ММ І 14 ММ ЧАСТИНА 2

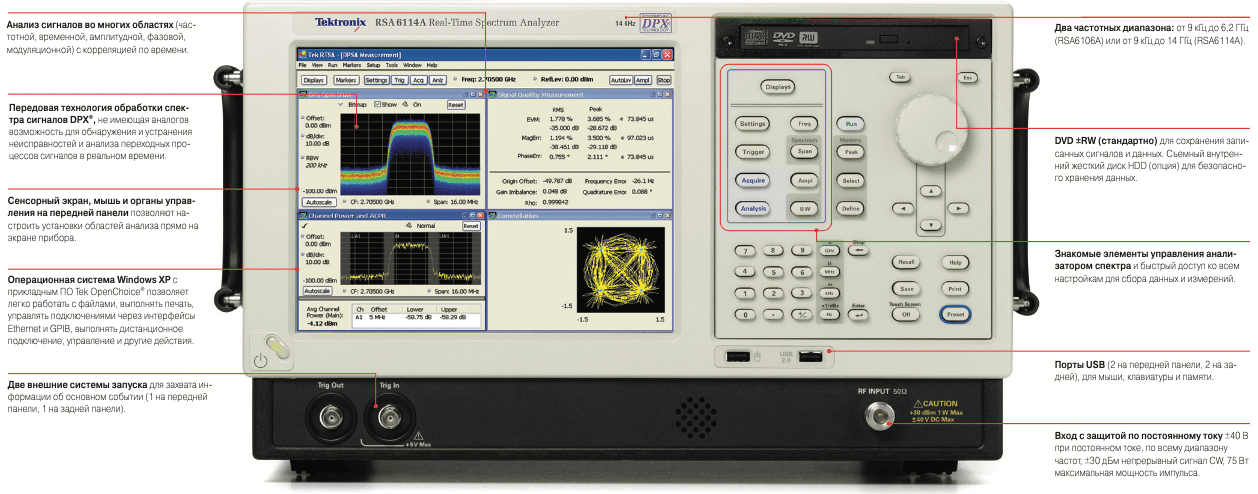

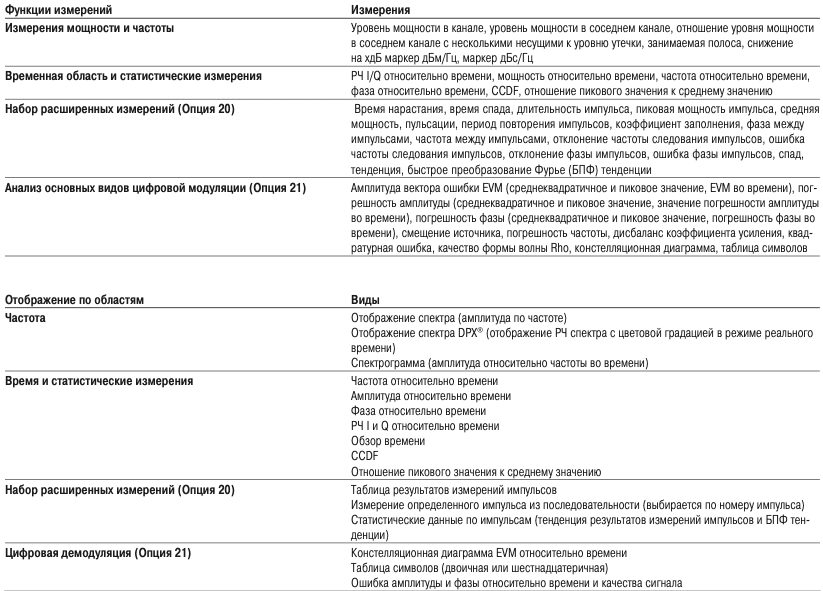

Засоби аналізу

Трасування, детектори та функції дисплея спектру

Трасування – три трасування спектра сигналів + 1 математично розрахований спектр + 1 трасування від спектрограми для спектрального дисплея

Детектор – пік, негативний пік, середнє значення

Функції трасування – нормальне, усереднення, утримання максимуму, утримання мінімуму

Довжина трасування спектру - 801, 2401, 4001, 8001 або 10401 точка

Радіочастотні характеристики

Частота

Діапазон частот – від 9 кГц до 6,2/14 ГГц (RSA6106A/RSA6114A)

Вихідна точність установки середньої частоти – в межах 107 після 10хвилинного прогріву

Роздільна здатність установки середньої частоти – 0,1 Гц

Точність зчитування маркера частоти – ±(RExMF + 0,001xпроміжок + 2) Гц RE: похибка опорної частоти MF: частота маркера (Гц)

Точність смуги огляду – ±0,3% (в автоматичному режимі)

Опорна частота –

Вихідна точність при Cal 1 x 107 (після прогріву протягом 10 хвилин)

Зміна точності протягом дня 1 x 109 (після 30 днів експлуатації)

Зміна точності протягом 10 років 3 x 107 (після 10 років експлуатації)

Температурний дрейф 2 x 108 (від 0 до 50 °C) Накопичувальна похибка (температурна та вікова) 4 x 107 (протягом 10 років після калібрування, типове значення)

Еталонний рівень виходу – >0 дБм (вибрано внутрішній еталон)

Еталонний рівень виходу (прохідний вхід) – 0 дБ номінальний коефіцієнт посилення від Ext Ref In (вхід зовнішнього зразка) до Ref Output (еталонний вихід)

+15 дБм максимальне вихідне значення

Вхідні частоти зовнішнього зразка – від 1 до 25 МГц (з кроком 1 МГц) + 1,2288 МГц, 4,8 МГц і 19,6608 МГц

Вимоги до вхідної частоти зовнішнього стандарту –

Повинна знаходитись у межах ±3 x 107 встановленої вхідної частоти

Паразитні впливи: <80 дБc у межах зміщення 100 кГц

Діапазон вхідного рівня: -10 дБм до +6 дБм.

Дозволи смуги пропускання

Діапазон роздільної здатності смуги пропускання (аналіз спектру) – від 1 Гц до 5 МГц (1,2,3,5 послідовно, автоматичне поєднання) або вибирається користувачем (довільний)

Форма смуги роздільної здатності – від 1 Гц до 5 МГц, гаусове наближення, формфактор 4,1:1 (60:3 дБ) ±10%, типове значення

Точність смуги роздільної здатності – від 1 Гц до 5 МГц ±1 % (режим автоматичного поєднання RBW (дозвіл смуги пропускання)).

Смуга пропускання тимчасової області

Діапазон смуги пропускання тимчасової області - Як мінімум від 1/10 до 1/10000 смуги захвату, 1 Гц мінімум

Форма смуги пропускання тимчасової області – <10 МГц, гаусове наближення, формфактор 4,1:1 (60:3 дБ), ±10%

20 МГц (60 МГц, Опція 110), формфактор <2,5:1 (60:3 дБ) Типове значення

Точність смуги пропускання часової області – від 1 Гц до 20 МГц та (>20 МГц до 60 МГц Опція 110), ±1%.

Мінімальні установки роздільної здатності смуги пропускання RBW аналізу спектра щодо смуги огляду

Частотна смуга огляду: > 10 МГц RBW: 100 Гц

Частотна смуга огляду: > 1 МГц до 10 МГц RBW: 10 Гц

Частотна смуга огляду: ≤ 1 МГц RBW: 1 Гц

DPX® – цифрова обробка спектра сигналів за допомогою цифрового люмінофора

Швидкість обробки спектрів – >48828 спектрів за секунду

Обробка трасування – розгортка з колірною градацією, пік, пік, середнє значення

Мінімальна тривалість сигналу для 100% ймовірності виявлення (при включеному режимі утримання максимуму) – 31 мкс (24 мкс, Опція 110)

Діапазон лінії огляду – від 100 Гц до 40 МГц (110 МГц з опцією 110)

Точність роздільної здатності смуги пропускання – 7%

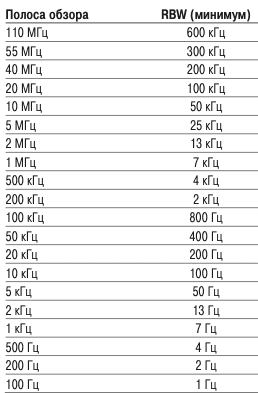

Діапазон роздільної здатності смуги пропускання щодо смуги огляду (DPX)

Повний набір параметрів сигналів, що змінюються в часі

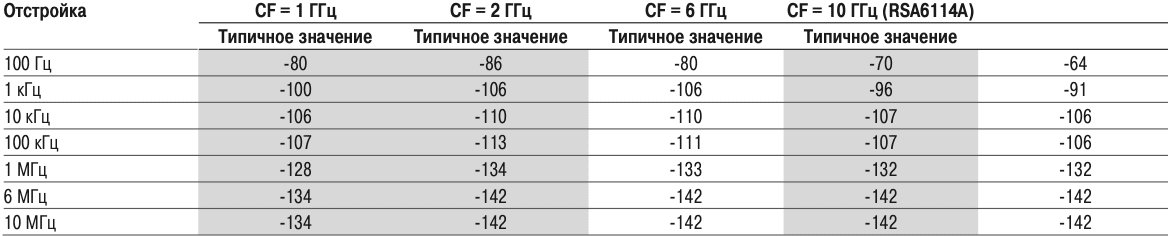

Рівень фазових шумів, дБc/Гц за вказаної центральної частоти (CF)

Стабільність

Залишкова ЧС модуляція - <2 Гц за 1 секунду (95% надійності, типове значення)

Амплітуда (специфікації за винятком помилки неузгодженості)

Діапазон вимірювання – середній рівень шуму, що відображається, до максимального вимірюваного вхідного рівня

Діапазон вхідного атенюатора – від 0 дБ до 75 дБ, крок 5 дБ

Максимальний безпечний вхідний рівень – середній безперервний сигнал (RF ATT ≥10 дБ, підсилювач вимк.): +30 дБм середній безперервний сигнал (RF ATT ≥10 дБ, підсилювач увімкн.): +20 дБм імпульсний РЧ сигнал (RF ATT ≥30 , PW <10 мкс, коефіцієнт заповнення 1%): 75 Вт

Максимальний вхідний рівень – середній безперервний сигнал (RF ATT: Авто): +30 дБм

Імпульсний сигнал РЧ (RF ATT: Авто, PW <10 мкс, коефіцієнт заповнення 1%): 75 Вт

Максимальна напруга пост. струму - ±40 В

Логарифмічний діапазон дисплея – від 0,1 дБ/діл. до 20 дБ/справ

Поділу дисплея – 10 поділів

Одиниці відображення – дБм, дБмВ, Вт, В, А, дБмкВт, дБмкВ, дБмкА, дБВт, дБВ, дБВ/м, дБА/м

Дозвіл зчитування маркера, в одиницях дБ – 0,01 дБ

Роздільна здатність зчитування маркера, у вольтах - залежить від опорного рівня, від 0,001 мкВ

Діапазон встановлення опорного рівня – крок 0,1 дБ, від 170 дБм до +50 дБм (мінімальний опорний рівень 50 дБм за середньої частоти <80 МГц)

Лінійність рівня – ±0,1 дБ (від 0 до 70 дБ від опорного рівня)

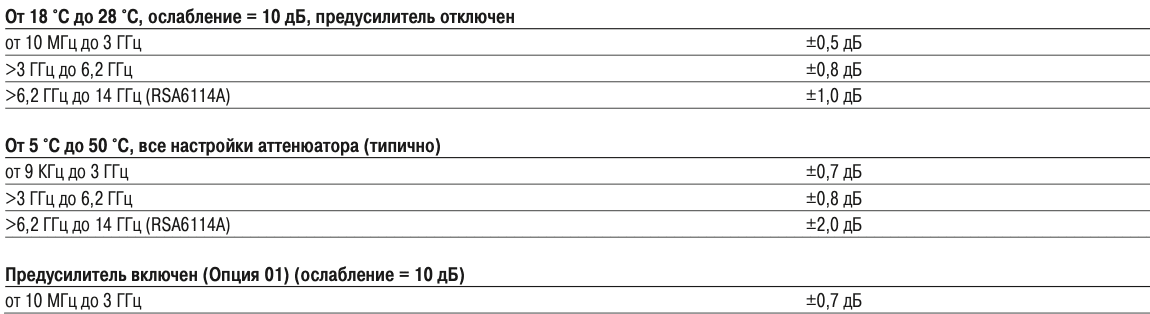

Частотна характеристика

Абсолютна точність амплітуди в точці калібрування (100 МГц, рівень сигналу 20 дБм, атенюатор 10 дБ, температура від 18 ° C до 28 ° C)) – ±0,31 дБ

Нестійкість перемикання вхідного атенюатора) – ±0,2 дБ

Абсолютна точність амплітуди на центральній частоті, 95% надійності*3 (типово) –

від 10 МГц до 3 ГГц: ±0,5 дБ

від 3 ГГц до 6,2 ГГц: ±0,8 дБ

від 6,2 ГГц до 14 ГГц: ±1,5 дБ

^*3 Від 18 °C до 28 °C, опорний рівень ≤-15 дБм, атенюатор автоматично підключений, рівень сигналу від -15 дБм до -50 дБм. 10 Гц ≤ RBW ≤ 1 МГц, після виконання вирівнювання).

Коефіцієнт відображення VSWR – (аттенюатор = 10 дБ, підсилювач відкл, налаштування CF у межах 200 МГц від контрольної частоти VSWR)

від 10 МГц до 4 ГГц: <1,6:1

від 4 ГГц до 6,2 ГГц: <1,8:1

від 6,2 ГГц до 14 ГГц (тільки RSA6114A): <1,9:1

Коефіцієнт відображення VSWR з підсилювачем ) – (аттенюатор = 10 дБ, підсилювач увімкнено, налаштування CF в межах 200 МГц від контрольної частоти VSWR) від 10 МГц до 3 ГГц: <1,9:1

Шум та спотворення

Інтермодуляційні спотворення 3-го порядку ^*4

^*4 Рівень кожного сигналу –25 дБм, опорний рівень –20 дБм, атенюатор = 0 дБ, розподіл тонів 1 МГц. Точка перетину 3-го порядку розраховується з характеристик інтермодуляційних спотворень 3-го порядку.

Спотворення по 2-й гармоніці ^*5

^*3 -40 дБм на РЧ вході, атенюатор = 0, підсилювач вимк., типове значення.

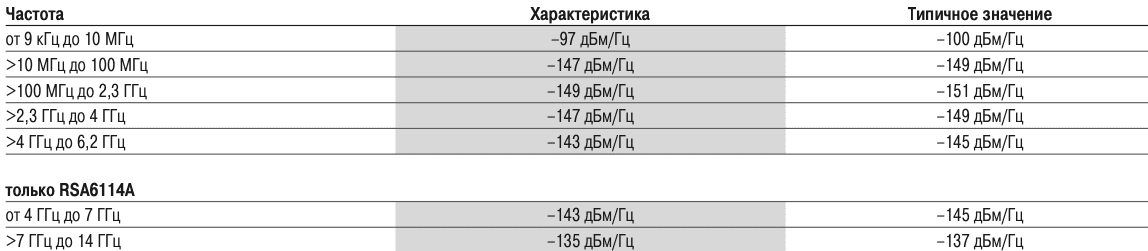

Середній рівень шуму, що відображається^*6, підсилювач вимк.

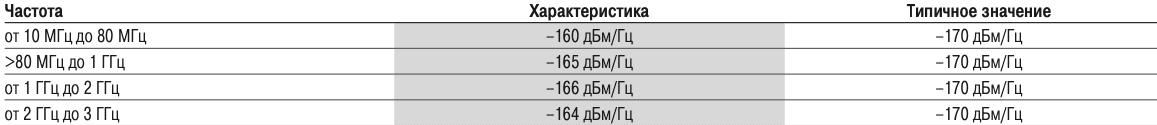

Середній рівень шуму, що відображається^*6, підсилювач увімк. (Опція 01)

^*7 Вхід термінований, RBW = 1 кГц, атенюатор = 0 дБ.

Вибірковість дзеркального каналу^*8

^*8 Опорний рівень = -30 дБм, атенюатор = 10 дБ, рівень РЧ входу = -30 дБм, RBW = 10 Гц.

Паразитний відгук із сигналом^*9

^*9 Вхідний рівень РЧ –15 дБм, атенюатор = 10 дБ, усунення ≥400 кГц, режим: авто. Частота вхідного сигналу відповідає центральній частоті. Паразитний відгук із сигналом при 4,75 ГГц – <–57 дБc (вхідний рівень РЧ –30 дБм)

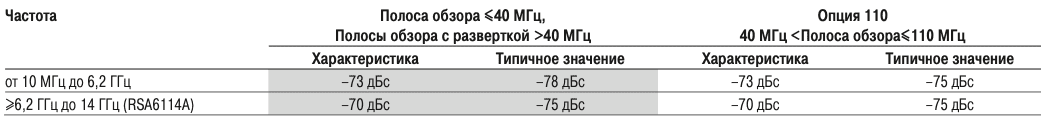

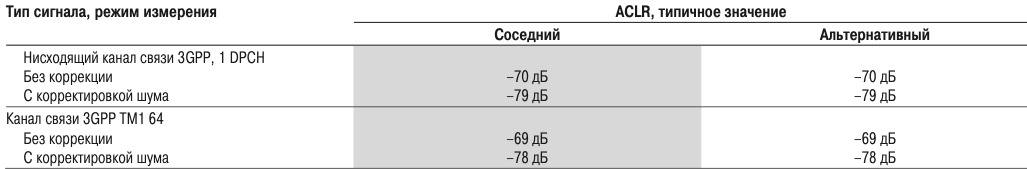

Динамічний діапазон коефіцієнта витоку сусіднього каналу^*10

^*10 Виміряно з налагодженою амплітудою тестового сигналу для оптимальної роботи (CF = 2,13 ГГц)

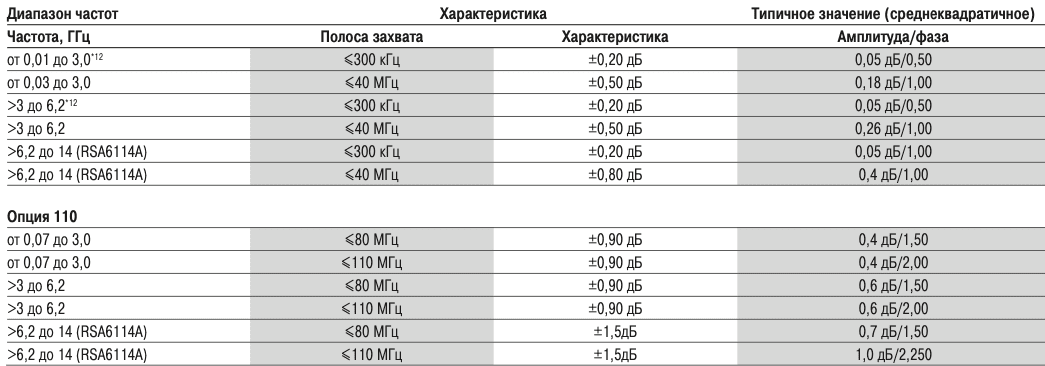

Частотна характеристика проміжної частоти та лінійність фази ^*11

^*11 Нерівномірність амплітудної характеристики та відхилення фази у смузі захоплення, включаючи частотну характеристику РЧ. Налаштування атенюатора: 10 дБ.

^*12 Вибрано режим високого динамічного діапазону.

Розширений набір вимірювань (Опція 20)

Вимірювання – середня потужність, пікова потужність, середня потужність, що передається, ширина імпульсу, час наростання, час спаду, період повторення (с), частота повторення (Гц), коефіцієнт заповнення (%), коефіцієнт заповнення (ставлення), пульсації, спад, відхилення частоти проходження імпульсів, відхилення фази імпульсів, середньоквадратична помилка частоти, максимальна помилка частоти, середньоквадратична помилка фази, максимальна помилка фази, девіація частоти, девіація фази, мітки часу

Мінімальна тривалість імпульсу виявлення – 150 нс (стандартно), 50 нс (Опція 110)

Число імпульсів - від 1 до 10000

Системний час наростання (типове значення) - <25 нс (стандартно), <10 нс (Опція 110)

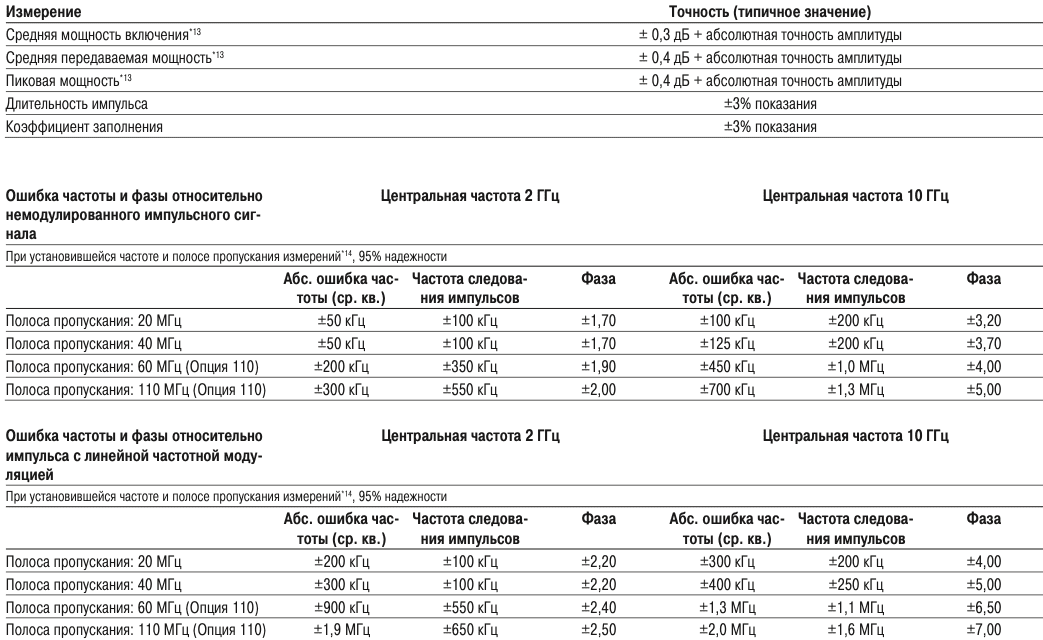

Точність вимірювання імпульсів – Умови сигналу: поки не встановлено інше, тривалість імпульсу >450 нс (150 нс, Опція 110), відношення сигнал/шум ≥30 дБ, коефіцієнт заповнення від 0,5 до 0,001, температура від 18°C ​​до 28 °C.

^*13 Ширина імпульсу >300 нс (100 нс з Опцією 110)

^*14 Потужність імпульсу ≥20 дБм, піковий рівень відповідає опорному, атенюатор = авто, tізм. - tопорн. < 10 мс, визначення частоти: вручну. При вимірі часових характеристик їм пульсів не враховуються передні та задні фронти тривалістю понад 10/(значення смуги виміру). Абсолютна помилка частоти визначається центральною частиною імпульсу.

Примітка. Тип сигналу: імпульсний сигнал із лінійною частотною модуляцією. Пікова девіація: ≤0,8*(значення смуги виміру).

Аналіз цифрової модуляції (Опція 21)

Формати модуляції - BPSK, QPSK, 8PSK, 16QAM, 64QAM, 256QAM, MSK, GMSK, π/4DQPSK DQPSK, D8PSK

Період аналізу – до 80 000 вибірок.

Типи фільтрів –

фільтри вимірювань: квадратний корінь піднесеного косинуса, піднятий косинус, гаусовий, прямокутний, IS95, IS95 EQ, без фільтра

еталонні фільтри: піднятий косинус, гаусовий, прямокутний, IS95, без фільтра

Діапазон Alpha/B*T – від 0,001 до 1, крок 0,001.

Діапазон швидкості передачі символів – від 1 kсимволів/с до 100 Mсимволів/с (модульований сигнал повинен повністю перебувати у смузі захоплення RSA6100A).

ПРОДОВЖЕННЯ СЛІДУЄ…
