Як випробувати енергетичні пристрої. Частина 2. Закінчення

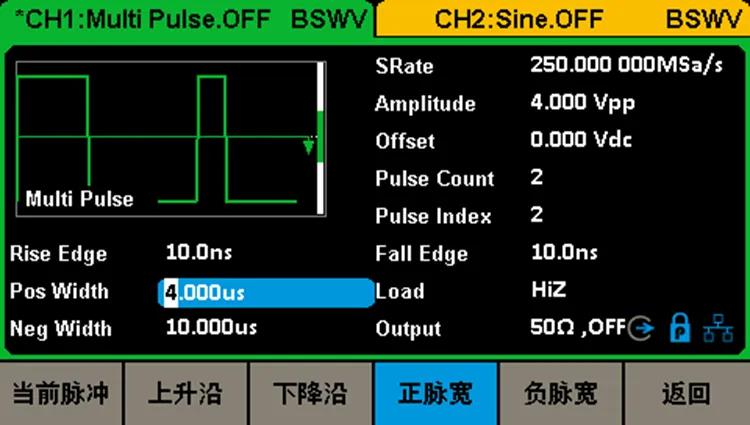

Рисунок 4. Інтерфейс налаштування багатоімпульсного вихідного сигналу джерела сигналу.

Крім того, інженери можуть вибирати кількість та амплітуду імпульсів у багатоімпульсному інтерфейсі, а також встановлювати час наростання та спаду, а також ширину позитивних та негативних імпульсів для кожного імпульсу. Інтерфейс простий, а логіка роботи зрозуміла.

Компанія Sigstar також надає програмне забезпечення для тестування двоімпульсних осцилографів. Програмне забезпечення DPT дозволяє скоротити кількість операцій ручного тестування та ефективно зменшити час тестування. Програма надає діапазон результатів тестування відповідно до стандарту JEDEC/IEC, а також підтримує параметри користувача тестування. Після завершення тестування результати можуть бути інтуїтивно відображені та експортовані.

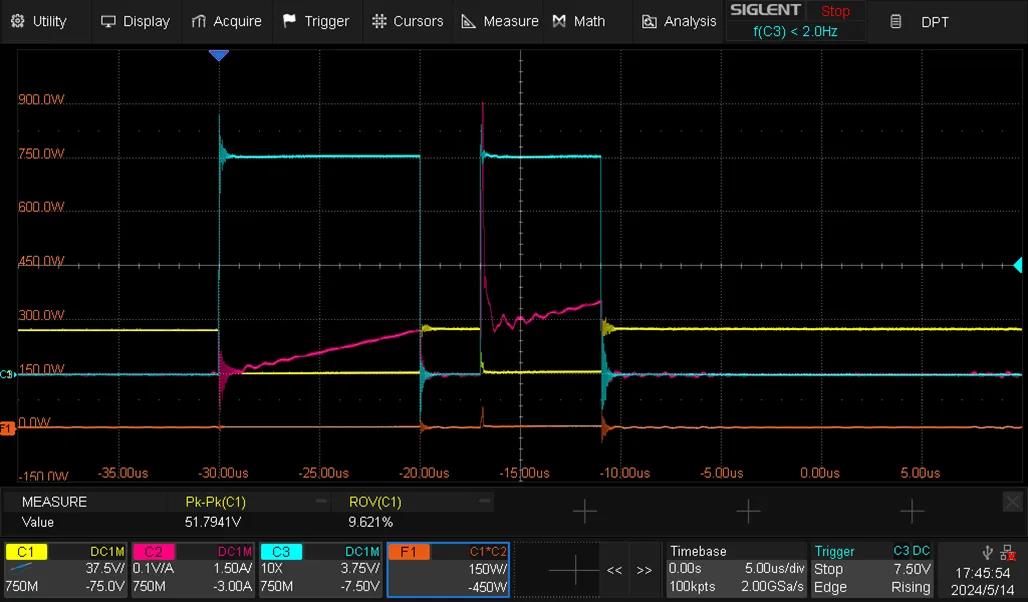

Рисунок 5. Приклад реальних тестових сигналів, отриманих програмним забезпеченням DPT.

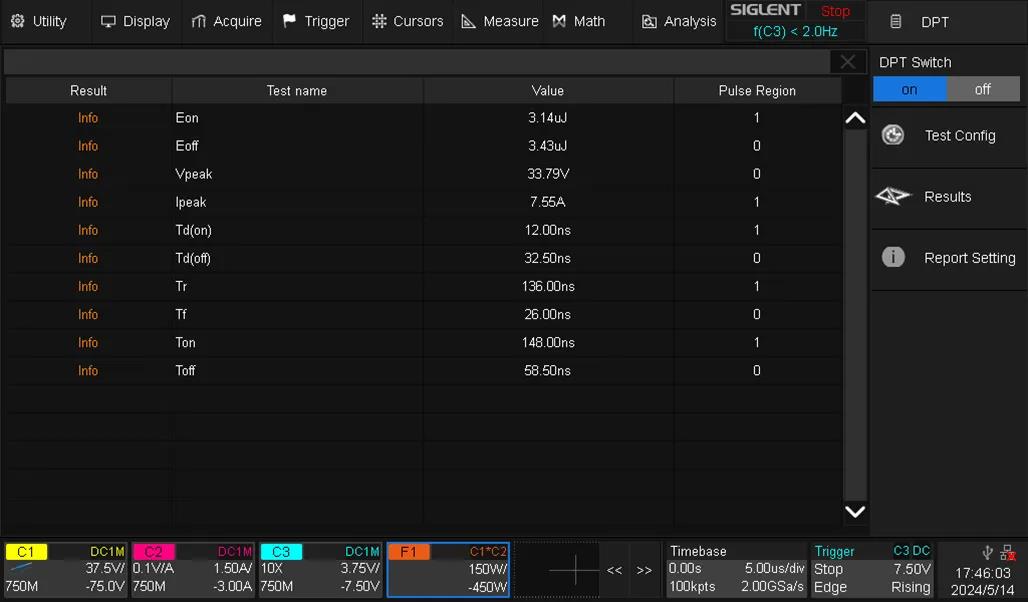

Рисунок 6. Інтерфейс відображення результатів тестування.

Чотири рішення - аналіз потужності

Функція аналізу потужності в осцилографах Sigstar дозволяє користувачам швидко аналізувати ефективність та надійність імпульсних джерел живлення. Вона підтримує широкий спектр вимірювань та аналізів, включаючи втрати під час перемикання, швидкість наростання сигналу, аналіз модуляції та безпечну робочу область, що дозволяє перевіряти відповідні параметри силових пристроїв, таких як MOSFET-транзистори.

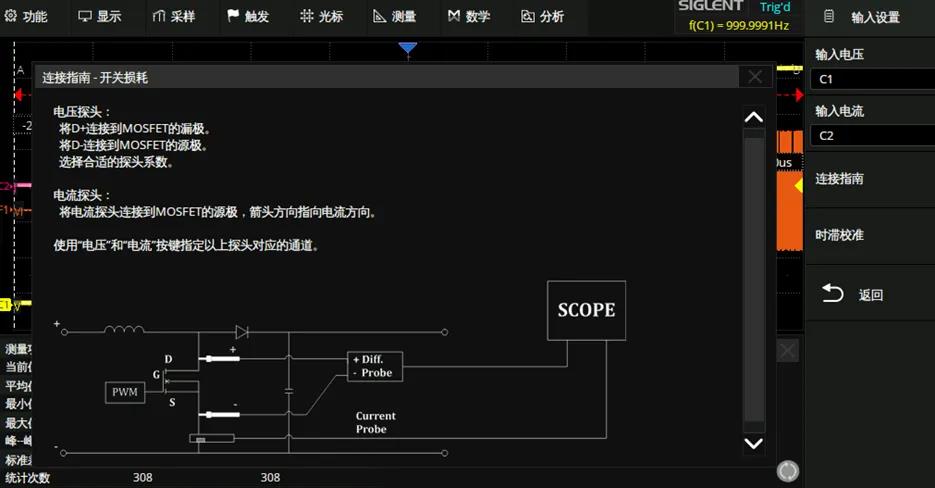

Для кожного тесту в осцилографі є докладний посібник з підключення та схема підказок з підключення. Як приклад, для втрат при перемиканні відповідні інструкції з підключення показані на малюнку 7. Інструкції вказують на вибір точки вимірювання, вибір вимірювального обладнання, а також правильний напрямок вимірювання та метод налаштування.

7. Схема підключення.

У процесі вимірювання навіть відносно невеликі затримки часу можуть викликати значні помилки при вимірюванні втрат при перемиканні, особливо у фазі провідності, коли напруга близька до нуля, і фазі непровідності, коли струм близький до нуля. Калібрування затримки за часом може скоригувати затримки осцилографа або щупа і має бути виконане один раз перед тестуванням; її також необхідно повторно запустити, якщо змінюється будь-яка частина установок обладнання.

У функції аналізу потужності область безпечної роботи (SOA) може бути автоматично згенерована на основі параметрів обмеження напруги, обмеження струму та обмеження потужності, встановлених у меню конфігурації, і вона може визначити, чи перевищує навантаження на MOSFET область безпечної роботи, що допомагає розробникам швидко виявляти проблеми або потенційні ризики у схемі.

На рисунках 8 та 9 наведено приклади операцій з тестування електричного навантаження на MOSFET та використання області безпечної роботи для визначення безпеки електричного навантаження.

Малюнок 8. Форми напруги та струму на МОП-транзисторі під час живлення.

9. Тестова панель під час тестування SOA MOSFET.

ВИСНОВКИ

Компанія Sigstar Technology пропонує рішення для тестування силових пристроїв, серед яких двоімпульсне тестування є основним методом вимірювання динамічних параметрів силових пристроїв та дозволяє точно характеризувати відповідні характеристики пристроїв.

Створення двоімпульсних сигналів для тестування та пов'язаних із ним параметрів завжди було складним завданням для багатьох інженерів. Генератор довільних сигналів SDG1000X Plus від Sigleng Technology надає метод побудови багатоімпульсних сигналів, які можна вибирати в інтерфейсі осцилограм, пропонуючи користувачам швидкий та зручний спосіб редагування імпульсних сигналів.

У той самий час осцилограф надає додаток DPT (двохимпульсное тестування), що дозволяє зручно тестувати параметри в двухимпульсном режимі, скорочує час тестування і надає інтуїтивно зрозумілі звіти результати тестування.

Опція аналізу потужності в осцилографі також дозволяє вимірювати параметри, пов'язані з MOSFET, та безпечні робочі області, що робить тестування силових пристроїв зручним для користувачів.
