Технологія EasyPulse генераторів форм сигналів нового покоління компанії Siglent .

Сьогодні більшість генераторів сигналів при генеруванні імпульсів використовують метод заповнення пам'яті DDS потоковими даними імпульсу. Редагування таблиці даних DDS форми сигналу дозволяє одержати на виході імпульс із різними фронтами. Типи фронтів і ширина імпульсу сигналу можуть налаштовуватися, використовуючи точне налаштування, і відрізняються низьким рівнем джиттера.

Розглянемо таку діаграму:

Цей метод має кілька істотних недоліків:

● Залежність від параметрів частоти, фронти наростання та спаду імпульсу будуть надто повільними при низькій частоті;

● Обмежена довжина форми сигналу, коефіцієнт заповнення імпульсу не може бути занадто малим;

● Дані форми сигналу вимагають оновлення при зміні частоти імпульсів, ширини імпульсу та параметрів фронтів імпульсу. Якщо довжина форми сигналу досить велика, потрібен час зміни параметрів імпульсів.

Компанія Siglent вирішила цю проблему запроваджуючи новий інноваційний алгоритм генерування імпульсів. Ця технологія отримала назву EasyPulse та представлена в новому поколінні генераторів форм сигналів серії SDG5000. Завдяки технології EasyPulse, SDG5000 може забезпечити низький рівень джиттера та високу швидкість наростання та спаду фронтів імпульсу, незалежно від частоти, граничних значень коефіцієнта заповнення та дозволяє встановлювати ширину та параметри фронтів імпульсу у великому діапазоні та з використанням точного налаштування.

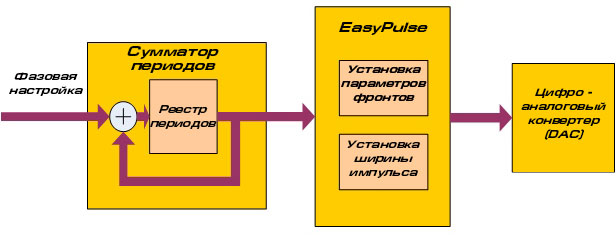

Розглянемо таку діаграму:

Переваги інноваційної технології EasyPulse:

● Можливість забезпечувати швидкі фронти імпульсу (6 нс) за дуже низької частоти (менше 1 Гц);

● Можливість встановлення мінімальної ширини імпульсу (12 нс) при граничних значеннях коефіцієнта заповнення імпульсу;

● Параметри імпульсу можуть швидко редагуватися без оновлення даних форми сигналу;

● Великий діапазон встановлення ширини та параметрів фронтів імпульсів.

Технічні характеристики імпульсного сигналу генератора форм сигналів SDG5162:

Декілька вимірювань дозволяють переконатися у видатних можливостях технології EasyPulse:
1. Як показано на Мал. 1, EasyPulse забезпечує більш швидкі фронти імпульсу (6 нс.), причому фронти імпульсу DDS значно повільніше (на мілісекунди).

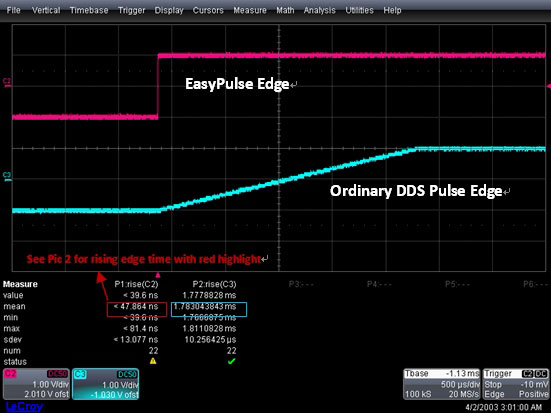

Рис.1 Порівняння фронтів імпульсу при частоті 1 Гц

2. Мінімальна ширина імпульсу технології EasyPulse при частоті 1 Гц може перевищувати 12 нс, а мінімальний коефіцієнт заповнення імпульсу може становити менше 0,0001 %. Звичайна технологія DDS (прямого цифрового синтезу) не може забезпечити настільки низький коефіцієнт заповнення імпульсу та ширину імпульсу.

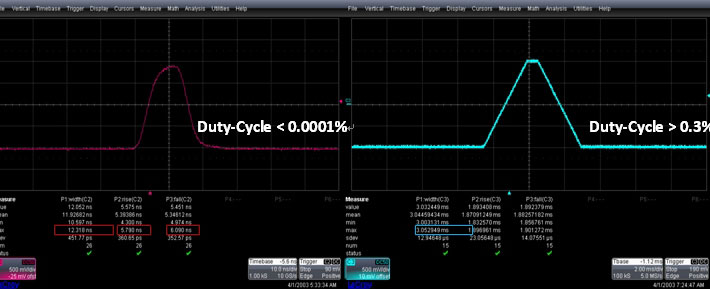

Рис.2 Порівняння коефіцієнтів заповнення імпульсів при низькій частоті 1 Гц.

3. При генеруванні імпульсної форми сигналу частотою 0,1 Гц, технологія EasyPulse дозволяє встановлювати час наростання / спад фронтів імпульсу у великому діапазоні (від 6 нс до 6 с). Регулювання фронтів імпульсу DDS за даної частоти - обмежена.

Рис.3 Порівняння налаштування фронтів імпульсу при низькій частоті імпульсної форми сигналу (0,1Гц).

4. Використання осцилографа Siglent для вимірювання рівня циклічного джиттера технології EasyPulse, значення RMS роздільна здатність 100 пс.

мал.4 Низький рівень джиттера форми сигналу EasyPulse

Як показано на даних зображеннях, технологія EasyPulse забезпечує ідеальні параметри будь-яких типів імпульсних сигналів на виході генератора незалежно від частоти.
SDG5000 із ідеальною технологією EasyPulse від Siglent. Ви заслуговуєте на це!
