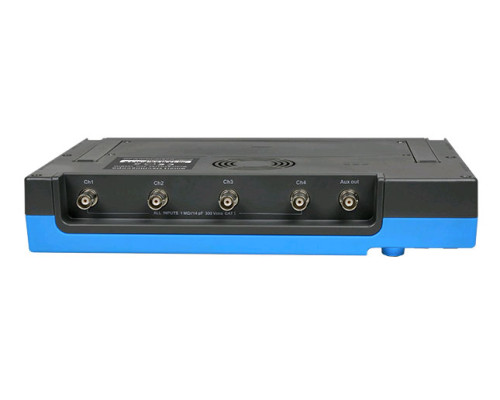

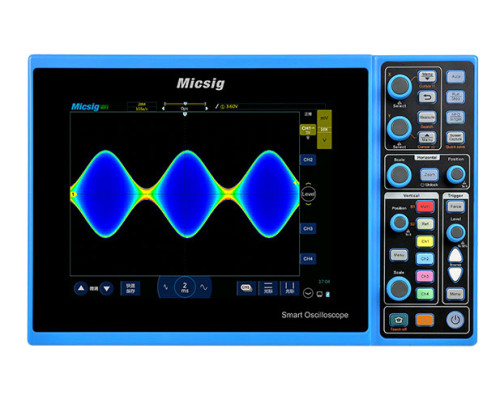

STO1152E Micsig планшетний осцилограф, 150 МГц, 2 канали
Micsig Smart STO1152E - портативний двоканальний планшетний осцилограф виробництва компанії Micsig, є представником нового сімейства багатофункціональних осцилографів серії Smart, виконаних у компактному виконанні. Осцилограф STO1152E має смугу пропускання 150 МГц, швидкість вибірки в масштабі реального часу 1 ГВ/с, і об'єм пам'яті: 70 Мт, оснащений великим 8" сенсорним дисплеєм, а також повним комплектом дротових і бездротових інтерфейсів (LAN, HDMI, USB) що дозволяють підключати всілякі зовнішні пристрої такі як зовнішні накопичувачі, бездротові "миші", ПК та дисплеї.
Важливою відмінністю осцилографів Micsig серії Smart від осцилографів попереднього покоління, є можливість декодування сигналів на шинах послідовної передачі даних UART, SPI, I2C, CAN, LIN, 1533B, 429 (стандарт передачі даних в ав.
Компактні розміри та можливість оснастити осцилограф вбудованою акумуляторною батареєю забезпечують зручність застосування як у польових умовах так і в лабораторії, де осцилограф не займе багато місця.
Основними перевагами осцилографів серії Smart є не тільки їх компонування, але і відмінні технічні характеристики їх здатність до швидкого захоплення осцилограм (130 000 осцилограм/с), що є ключовим фактором захоплення складних "ілюзорних" сигналів.
Купити планшетний осцилограф STO1152E Micsig можете зробивши замовлення по телефону, або оформивши його покупку через кошик у нашому інтернет-магазині, натиснувши кнопку "Купити".
Зазначимо, що стандатна комплектація осцилографа STO1152E включає пробники P130A мають смугою 200МГц і розподілом 1:10 c максимальною напругою до 600 В.
ОСОБЛИВОСТІ планшетного осцилографа Micsig Smart STO1152E:
• Швидкість вибірки: 1 ГВ/с (Real time)
• Сенсорний дисплей 8" з високою роздільною здатністю 800 x 600 пікселів
• Автоматичні вимірювання за 31 параметром сигналу
• Обсяг пам'яті: 70 М пікселів.
• Швидкість захоплення осцилограм – 130 000 осцилограм/с.
• Вбудована пам'ять 8 Гб
• Технологія цифрового фосфору (256 градацій інтенсивності)
• Низький рівень власних шумів, менше 1 мВ/діл.
• Розширена система синхронізації, декодування UART, SPI, I2C, CAN, LIN, 1533B.429 (опц.)
• Автономна робота від батареї до 5-ї години
• Інтерфейси: USB, LAN, WiFi, HDMI.
Посібник користувача осцилографів Micsig серії STO1000 (en.pdf)
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ планшетних осцилографів серії Micsig Smart:
| Модель | STO1102E | STO1104E | STO1152E |
| Смуга | 100 МГц | 100 МГц | 150 Мгц |
| Кількість каналів | 2 | 4 | 2 |
| Чутливість по вертикалі | від 1 мВ/под до 10 В/под | ||
| Дозвіл по вертикалі | 8 біт | ||
| Швидкість розгортки | від 2 нс/под до 1000 с/под | ||
Вхідні параметри
| Вхідний імпеданс | 1 МОм ±1% с 14,5 пФ ±3 пФ |
| Режими входу | AC, DC, GND |
| Максимальна вхідна напруга | ± 300 В, САТIIl |
Система синхронізації
| Режими синхронізації | авто, норм., одиничне захоплення |
| Умови синхронізації | по фронту, по імпульсу, логічні умови, по відеосигналу, за часом події |
| Вхід запуску | DC, AC, ВЧ придушення, НЧ придушення, придушення шуму |
| Джерело синхронізації | СН1/CH2 (2-х канальні);СН1/СН2/СН3/СН4 (4-х канальні) |
Система цифрової обробки
| Тип вибірки | у реальному часі | |
| Швидкість вибірки | один канал: 1 Гвиб/с; два канали: 500 Мвиб/с; 4 канали: 250 Мвиб./с | |
| Об'єм пам'яті | 70 Мточок | |
| Режим вибірки | пряма вибірка, реєстрація піків, усереднення | |
| Режим формування форми | векторний, точковий | |
| Алгоритм відновлення сигналу | sin(x)/x | |
Система вимірювань та математичної обробки
| Автоматичні виміри | період, частота, час наростання фронту, час спаду фронту, затримка, позитивний час імпульсу, негативний час імпульсу, позитивне/негативне заповнення імпульсу, ширина сплесків, позитивний/негативний викид на фронті імпульсу, фаза, пік-пік, амплітуда , середнє значення, RMS, цикл RMS |
| Курсорні виміри | ручний режим встановлення курсорів, режим стеження (авто встановлення). delta-вимірювання |
| Функції математичні | додавання, віднімання, множення, поділ, БПФ |
| БПФ, налаштування вікна | прямокутне, Хеммінга, Блекмана-Харріса, Хеннінга |
| Wi-Fi | опціонально |
| USB 2.0 | підключення зовнішніх USB-накопичувачів, клавіатур |
| Micro USB 2.0 | підключення до ПК |
| LAN | є |
| Micro HDMI | опціонально |
| Дисплей | 8" TFT, сенсорний (мультитач) LED |
| Дозвіл | 800 х 600 |
| Сітка області відображення осцилограми | 14 х 10 поділів |
| Отображение осциллограмм в формате | XY, YT, Roll, Zoom |
| Мова інтерфейсу | російська, англійська, німецька, китайська |
| Об'єм вбудованої пам'яті | 8 ГБ |
| Живлення | адаптер: 100-240 В AC, 50-60 Гц, 2 A;вихід: 12 В DC; акумуляторна батарея Li-ion 7,4 В (опціонально), час автономної роботи до 5-ї години. |
| Габарити | 280 × 180 × 50 мм |
| Маса | 1425 г + 320 г батарея |
Параметри навколишнього середовища
| Температура | робоча від 0 °С до 45 °С, зберігання від -20 °С до 60 °С |
| Вологість | робоча до 85% RH, зберігання до 90% RH |
| Висота | робоча до 3000 м, зберігання до 12000 м |

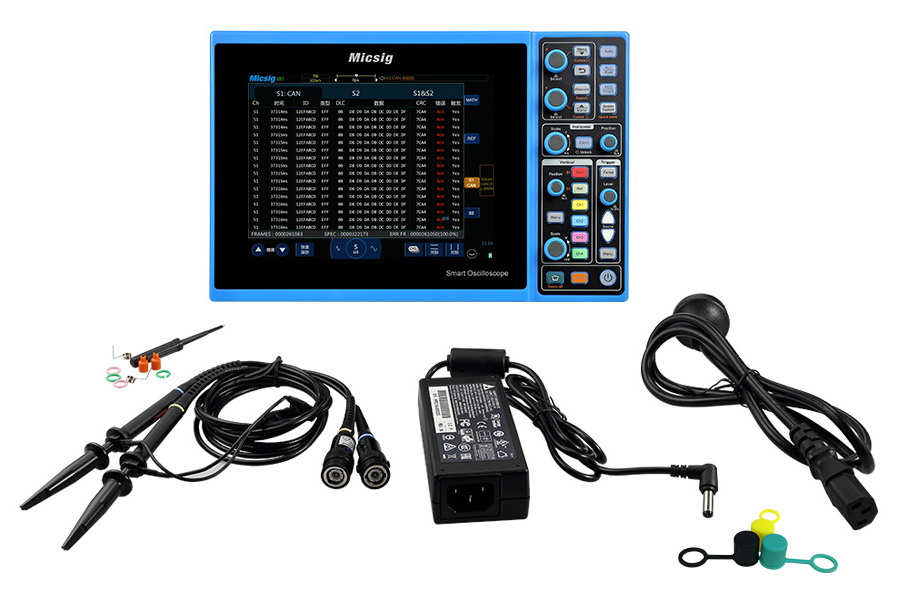

КОМПЛЕКТАЦІЯ
• Планшетний осцилограф Micsig STO1152E з акумулятором - 1 шт.
• Пробники осцилографічні P130A, 200 МГц - 2 шт.
• Адаптер живлення - 1 шт.
• Кабель живлення – 1 шт.
• Сертифікат калібрування - 1 екз.
• Керівництво користувача – 1 шт.
• Гарантійний талон - 1 прим.
Якщо подана інформація не містить відповіді на Ваші запитання, прохання звернеться до нашого технічного фахівця за вказаними вище телефонами.
