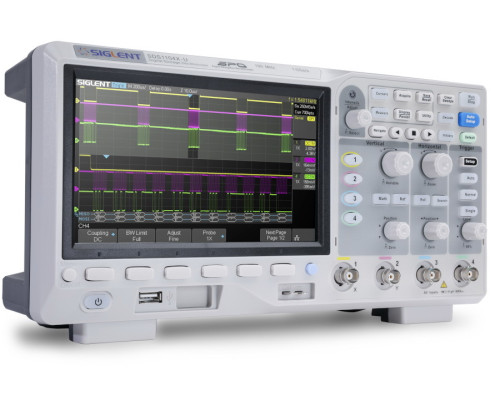

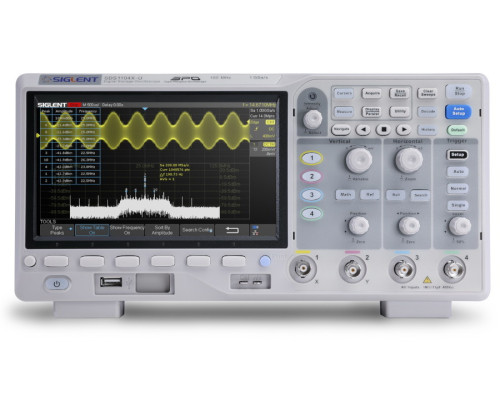

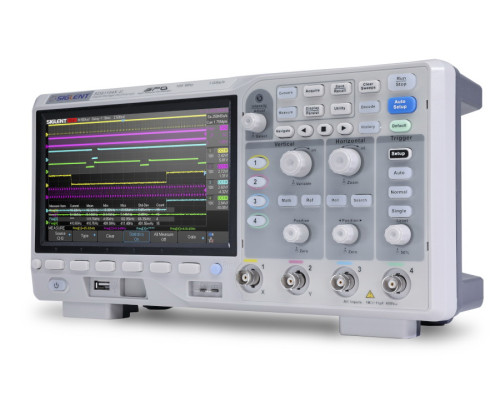

SDS1104X-U осцилограф, 100 МГц, 1 ГВ/с, 4 канали

Супер люмінофорні осцилографи SIGLENT серії SDS1000X-U доступні зі смугою пропускання – 100 МГц. Прилади мають максимальну частоту дискретизації 1 Гвиб/с та максимальну довжину запису 14 Мвиб. Для простоти використання функції, що найчастіше використовуються, доступні завдяки зручному дизайну передньої панелі.

У серії SDS1000X-U використовується технологія нового покоління SPO (супер-люмінофорний осцилограф), яка забезпечує чудову точність відтворення сигналу та продуктивність. Він оснащений інноваційною цифровою системою запуску з високою чутливістю та низьким рівнем джиттера (тремтіння), а також швидкістю захоплення форми сигналу 400 000 кадрів/с (режим послідовної вибірки).

SDS1000X-U також використовує 256-рівневу функцію відображення градацій інтенсивності та режим відображення колірної температури, яких немає в інших конкуруючих моделях цього класу.

Новий осцилограф SIGLENT підтримує кілька режимів запуску, включаючи запуск по послідовній шині. У базову комплектацію включено декодування послідовної шини для типів шин IIC, SPI, UART, CAN та LIN. Моделі X-U також включають реєстрацію історії сигналів та послідовний запуск, що забезпечує розширений запис та аналіз. Ще одне потужне доповнення - нова математична функція БПФ зі 128 тисяч точок, яка дає SDS1000X-U дуже високу роздільну здатність по частоті при спостереженні за спектрами сигналів.

Новий цифровий дизайн включає апаратний співпроцесор, який виконує вимірювання швидко та точно без уповільнення збору даних та відгуку передньої панелі.
SDS1000X-U також підтримує пошук та навігацію.

Для виконання вимірювальних завдань, які вимагають гальванічної розв'язки каналів, пропонується опція ISFE.

Купити осцилограф Siglent SDS1104X-U для аналізу змішаних сигналів можете зробити замовлення по телефону або оформивши його покупку через кошик у нашому інтернет-магазині, натиснувши кнопку "Купити".

Основні характеристики

• 100MHz смуга пропускання.

• Частота вибірки реального часу до 1 GSa/s.

• Нове покоління технології SPO.

    Швидкість захоплення форм сигналів до 100,000 wfm/s (стандартний режим) та 400,000 wfm/s (режим послідовної вибірки)
    Підтримка 256-рівневої градації за інтенсивністю та режим відображення колірної та температури
    Довжина запису до 14 Mpts
    Цифрова система синхронізації (тригер)

• Інтелектуальний тригер: Фронт, Нахил, Ширина імпульсу, Вікно, Рант, Інтервал, Time out (Випадання), Шаблон, Відео.

• Синхронізація по шині послідовної передачі та декодування (Стандарт), підтримка протоколів IIC, SPI, UART, CAN, LIN Video trigger, підтримка HDTV.

• 10 режимів роботи натисканням однієї клавіші (через ярлики), підтримка режимів Auto Setup, Default, Cursors, Measure, Roll, History, Display/Persist, Clear Sweep, Zoom and Print (докладно про ці режими в Інструкції Користувача).

• Режим Сегментованого захоплення (послідовна вибірка) поділяє максимальну довжину запису на безліч сегментів (до 80,000) відповідно до умов тригера, які встановлюють користувач, при цьому з дуже невеликим відрізком мертвого часу для захоплення наміченої області сигналу;

• Функція запису історії сигналу (History) (максимальна довжина записаного сигналу становить 80 000 кадрів).

• Функція автоматичного вимірювання для 38 параметрів, а також функції статистики вимірювання, масштабування, стробування, математики, історії та довідки.

• 128k pts БПФ, підтримка Піков та Маркерів.

• Функції математичних вимірювань використовують усі дані вибірки (до 14 Mpts).

• Математичні функції (БПФ, додавання, віднімання, множення, поділ, інтегрування, диференціювання, квадратний корінь).

• Попередньо встановлені ключі можуть визначатися користувачем і встановлюватися на заводі за замовчуванням.

• Видалення режимів безпеки.

• Високошвидкісна апаратна складова на основі функцій Пройшов/Не пройшов, Пошуку та Навігації.

• Великий 7-inch TFT-РКІ екран з роздільною здатністю 800 * 480, множинні типи інтерфейсів: USB Host, USB Device (USB - TMC), LAN, Pass/Fail, Trigger Out.

• Підтримка команд дистанційного керування SCPI VXI-11+SCPI, Telnet (Port 5024) + SCPI та Socket (Port 5025) + SCPI програмування через LAN.

• Багатомовний екран із функцією редагування та доповнення.
