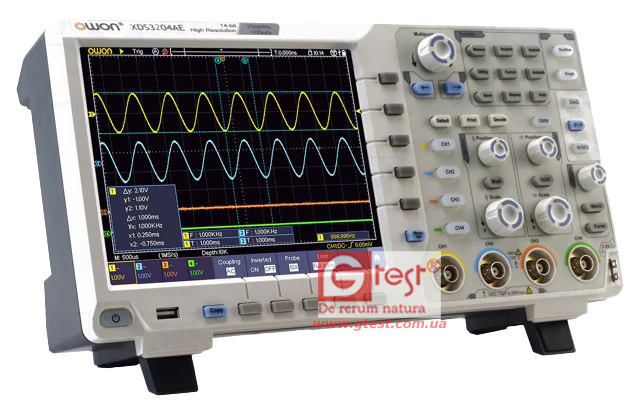

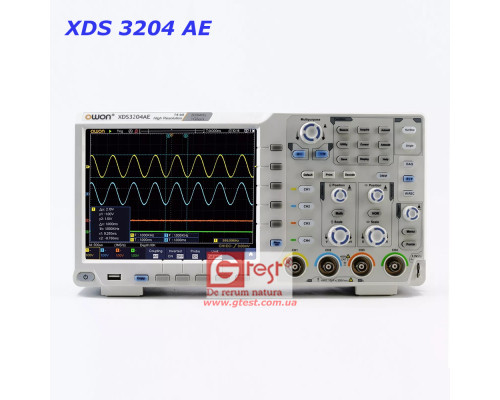

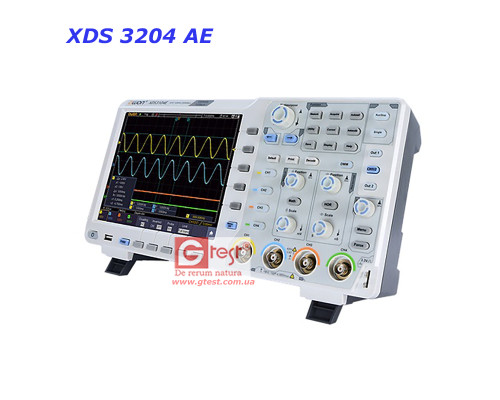

OWON XDS3204AE Осцилограф цифровий запам'ятовуючий
Короткий опис:
OWON XDS3204AE, 4 канали, 200 МГц, 1 Гвиб/с, 8 біт, глибина пам'яті 40 Мвиб, інтерфейс VGA та кольоровий сенсорний дисплей 8 дюймів. Декодування CAN, I2C, SPI RS232.
Технічні характеристики приладу:
- Канали: 4
- Смуга пропускання 200 МГц;
- Частота дискретизації 1 Гвиб./с.
- 14-бітний АЦП високої роздільної здатності.
- Довжина запису 40 M,
- Максимальна частота оновлення сигналу 70000 осцилограм/с.
- Низький шум фону
- 8-дюймовий РК-дисплей з високою роздільною здатністю 800 x 600,
- Додаткова функція: мультисенсорний екран, зручніше керування
- Підтримка прикладного ПЗ: SCPI та LabVIEW.
- Функція мульти тригера та декодування шини

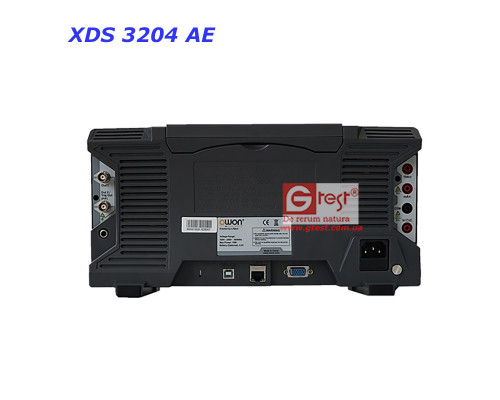

- Інтеграція кількох інтерфейсів – USB-хост, USB-пристрій, USB-порт для PictBridge, LAN, AUX та VGA.
- Горизонтальна шкала: 2 ns/div - 1000s/div
- Роздільна здатність по вертикалі: 1 mV/div - 10 V/div

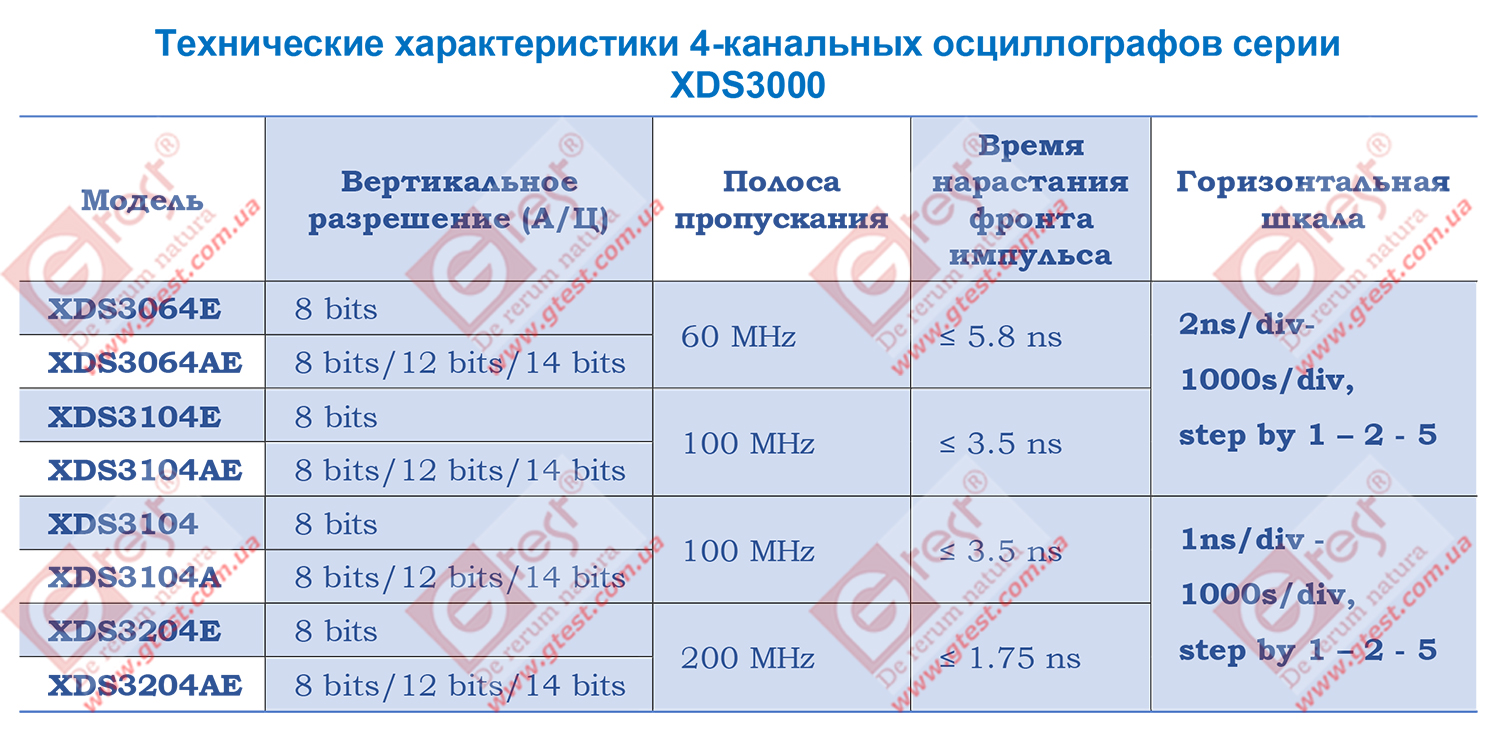

Для XDS3064(A)E та XDS3104(A)E максимальна частота дискретизації (в реальному часі) для двоканальної версії повинна відповідати одній з наступних умов:
- Канали 1 та 2 включені, канали 3 та 4 вимкнені;
- Канали 1 та 2 вимкнені, канали 3 та 4 включені.
* Для XDS3104(A) та XDS3204(A)E максимальна частота дискретизації (в реальному часі) для двоканальної версії повинна відповідати наступній умові:
- CH1 і CH2 не можуть бути включені одночасно, CH3 та CH4 не можуть бути включені одночасно.
- CH1&CH3 вкл, інші викл;
- CH1&CH4 вкл, інші викл;
- CH2&CH3 вкл, інші викл;
- CH2&CH4 вкл, інші викл.
Генератор сигналів
(Двоканальний AG є додатковим для XDS3064E/XDS3104E; одноканальний AG є додатковим для XDS3104(A)/XDS3204(A)E).
| Максимальна вихідна частота | 25 MHz |
| Частота вибірки | 125 MSa/s |
| Канали | 1 або 2 |
| Роздільна здатність по вертикалі | 14 bits |
| Амплітудний діапазон | 2 mVpp - 6 Vpp |
| Довжина форми сигналу | 8K |
| Стандартні форми сигналів | Синус, квадрат, лінійна зміна та імпульс |
| Довільні форми сигналів | Експоненційне зростання, Експоненційний спад, Sin(x)/x, Step Wave, Noise та інші. Усього 46 вбудованих сигналів та обумовлена користувачем форма сигналу довільної форми |
Мультиметр (опція)
| Повномасштабне читання |
3¾ digits (Max 4000 count) |
| Діоди | 0 V - 1 V |
| Вхідний опір | 10 MΩ |
| Вимірювання вкл/викл | <50(±30)Ω beeping |
| Ємність | 51.2nF - 100uF: ±(3%±3 digits) |
| Напруга |
DCV: 400mV, 4V, 40V, 400V, 1000V: ±(1%±1digit) Max. input: DC 1000V ACV: 400mV, 4V, 40V, 400V: ±(1%±3digit) 750V: ±(1.5%±3digit) Frequency: 40Hz - 400Hz, Max. input: AC 750V (virtual value) |
| Струм |
DCA: 40mA, 400mA: ±(1.5%±1 digit) 4A, 10A: ±(3%±3digit) ACA: 40mA: ±(1.5%±3digit) 400mA: ±(2%±1digit) 4A, 10A: ±(3%±3digit) |
| Опір | 400Ω: ±(1%±3digit) 4KΩ~4MΩ: ±(1%±1digit) 40MΩ: ±(1.5%±3digit) |
Маса-габарити
| Розміри | 340 mm × 177 mm × 90 mm (L*H*W) |
| Вага | Approx. 2.6 kg (without accessories) |

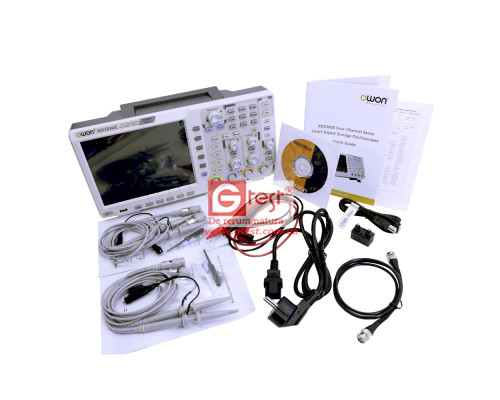

Комплект поставки :
1 x XDS3204AE Осцилограф
1 x 220V Шнур живлення
1 x CD ROM
1 x Посібник для швидкого запуску приладу та роботи
1 x USB Кабель
4 x Пробники
Якщо подана інформація не містить відповіді на Ваші запитання, прохання звернеться до нашого технічного фахівця за вказаними вище телефонами.
