Нові рішення на основі осцилографів

20 січня 2025 р. — Rohde & Schwarz випустила своє нове широкосмугове модульоване рішення load pull. Заснований на осцилографі R&S RTP, це рішення пропонує розширення традиційних рішень на основі векторного аналізатора ланцюгів (VNA) для характеристики нелінійних пристроїв. Завдяки включенню load pull з широкосмуговими модульованими сигналами воно дозволяє точно перевіряти ключові показники продуктивності при різних імпедансах, такі як амплітуда вектора помилки (EVM) та коефіцієнт витоку в сусідньому каналі (ACLR) для підтримки розробки радіочастотних компонентів для бездротових технологій наступного покоління.

Традиційне модульоване рішення load pull перевіряє характеристики модуляції при різних імпедансах за допомогою випробувальної установки, що складається з генератора векторного сигналів і векторного аналізатора сигналів. Пасивний тюнер використовується для моделювання різних умов навантаження. Цей метод, хоч і широко використовується, має кілька ключових обмежень: існує значна частотна характеристика та групова затримка тюнера за амплітудою та фазою, що призводить до невизначеностей вимірювань. Хоча їх можна ігнорувати для вузькосмугових додатків, вони стають суттєвими для більш високих смуг пропускання сигналу, зазвичай близько 100 МГц і вище. Інноваційний підхід на основі осцилографа

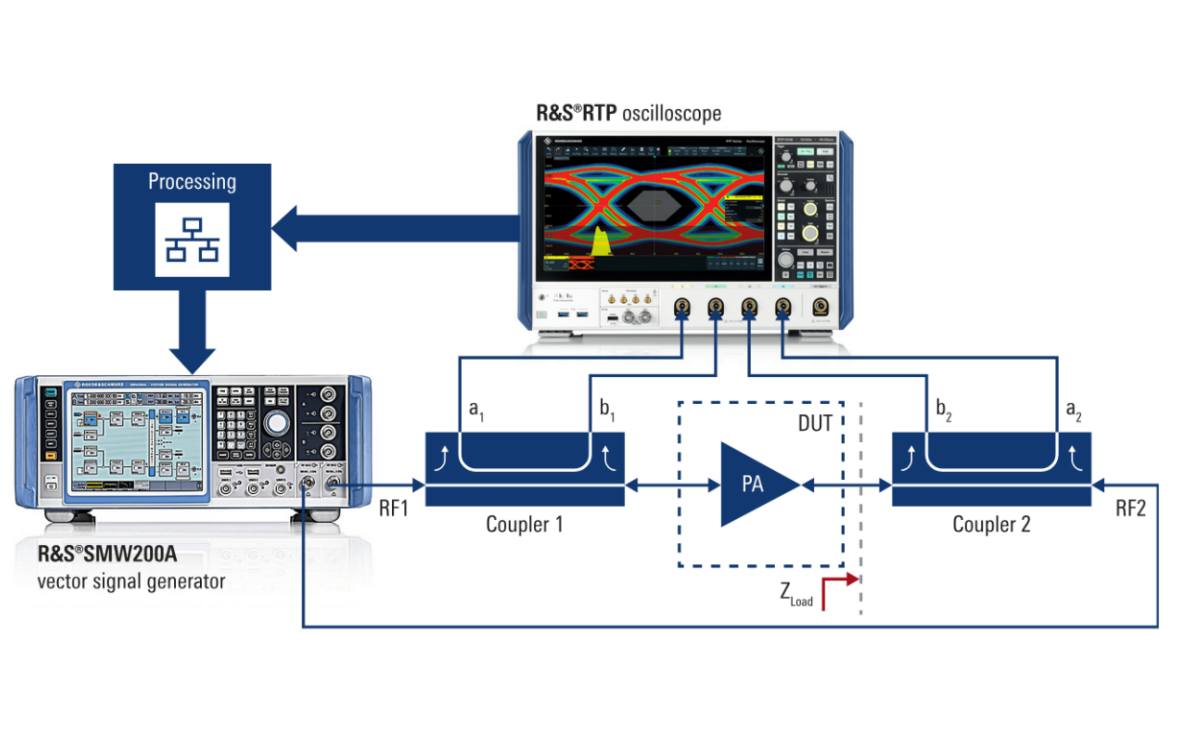

Рішення Rohde & Schwarz із широкосмуговою модуляцією load pull усуває ці обмеження за допомогою нової випробувальної установки, яка ідеально підходить для перевірки продуктивності підсилювача потужності при підключенні до антени, яка зазвичай показує дисперсійний імпеданс. Це рішення засноване на осцилографі R&S RTP084, оснащеному опцією широкосмугової модуляції load-pull R&S RTP-K98 та сполученому з векторним генератором сигналів R&S SMW200A. Внутрішня архітектура осцилографа гарантує абсолютну фазову та тимчасову синхронізацію для вимірювань прямої та зворотної хвилі. Двоканальний векторний генератор сигналів R&S SMW200A забезпечує точну синхронізацію і фазову стабільність між вхідним і налаштованим сигналом для роботи load pull. Програмне забезпечення R&S RTP-K98 обробляє виміряні дані осцилографа, виконує необхідні обчислення для досягнення цільового значення імпедансу та керує генератором сигналів. Отже, він добре підходить для перевірки продуктивності РЧ-інтерфейсів, які зазвичай використовуються в більш широких діапазонах частот та кількох смугах передачі, таких як 5G або Wi-Fi.

Осцилограф R&S RTP поєднує в собі першокласну цілісність сигналу зі швидким збором та аналізом. Спеціалізовані мікросхеми збору та обробки ASIC забезпечують високу швидкість збору та обробки для 750 000 сигналів/с. Унікальні 3 Gpoints на канал забезпечують тривалі періоди збору даних, а високоточний цифровий тригер працює з апаратним відновленням даних тактової частоти (CDR) на вбудованих тактових сигналах з швидкістю 16 Гбіт/с, що веде в галузі.

Маркус Лернер, менеджер сегменту ринку ВЧ та НВЧ-компонентів у Rohde & Schwarz, каже: «Наш інноваційний підхід до широкосмугового модульованого load pull використовує стандартні випробувальні прилади, легко доступні в багатьох лабораторіях, безпосередньо задовольняючи зростаючу потребу в перевірці. Імпеданси, як це було при використанні широкосмугових антен. Включення осцилографа як ключовий інструмент змінює правила гри, пропонуючи швидке захоплення широкосмугового сигналу, що абсолютно необхідно в цьому додатку».

Нове рішення широкосмугового модульованого навантаження тепер доступне від Rohde & Schwarz.
