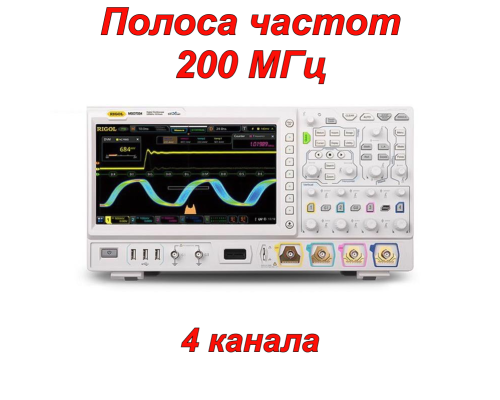

MSO7024 Цифровий осцилограф
RIGOL MSO7024 - це чотириканальний цифровий осцилограф зі змішаним сигналом із смугою пропускання 200 МГц і максимальною частотою дискретизації 10 Гвиб./с. Він включає в себе осцилограф, 16-канальний логічний аналізатор, двоканальний генератор сигналів довільної форми, цифровий вольтметр, лічильник і суматор, а також аналізатор протоколів.
Цей компактний, легкий цифровий осцилограф забезпечує винятково точне перегляд і вимірювання форми сигналу. RIGOL MSO7024 забезпечує швидкість отримання сигналу до 600 000 осцилограм/c.
Цифровий осцилограф RIGOL MSO7024 ідеально підходить для виробничих випробувань, польового обслуговування, досліджень, проектування та всіх інших застосувань, що включають тестування аналогових/цифрових схем і усунення несправностей, а також навчання та навчання.
Функції
- Смуга пропускання: 200 МГц
- 4 канали
- Частота дискретизації в реальному часі: 10 Гвиб/с
- Глибина пам'яті: 100 МБ
- Інноваційна технологія UltraVision
- 10,1-дюймовий кольоровий РК-дисплей
- Діапазон вертикальної чутливості: 1 мВ/под – 10 В/под
- Компактна конструкція, малі розміри, мала вага
- Дистанційне керування
Технічні характеристики
|
Модель |
MSO7054 |
MSO7034 |
MSO7024 |
MSO7014 |
|
Смуга пропускання |
500 МГц |
350 МГц |
200 МГц |
100 МГц |
|
Канали |
4 |
|||
|
Частота дискретизації у реальному часі |
10 Гвиб/с |
|||
|
Генератор сигналів |
2 канали, 25 МГц |
|||
|
Глибина пам'яті |
100 МБ (стандарт), 500 МБ (опція) |
|||
|
Запис осцилограм |
600 000 осцилограм/c |
|||
|
Діапазон вертикальної чутливості |
1 мВ/под – 10 В/под |
|||
|
Вертикальна роздільна здатність |
8 біт |
|||
|
Вхідний опір |
1 МОм ± 1%, 50 Ом ± 1% |
|||
|
Максимальна вхідна напруга |
CAT I 300 В порівн.кв., 400 Впк |
|||
|
Автоматичні виміри |
Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area, Std Dev, Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate |
|||
|
Інтерфейси |
USB, LAN, GPIB (опція) |
|||
|
Дисплей |
10.1″ (1024×600) |
|||
|
Розміри |
410 × 224 × 135 мм |
|||
|
Вага |
3,9 кг |
|||
Технічний опис RIGOL MSO7024 (eng. *pdf)
Вміст упаковки
- Цифровий осциллограф RIGOL MSO7024 (1 шт.)
- Пасивні щупи RP35000A (500 МГц) (4 шт.)
- Пробник логічного аналізатора (1 шт.)
- Кришка передньої панелі (1 шт.)
- Кабель живлення (1 шт.)
- USB-кабель (1 шт.)
