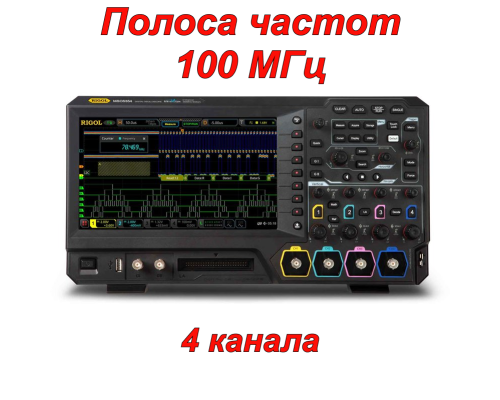

MSO5104 Цифровий осцилограф
RIGOL MSO5104 - це чотириканальний осцилограф змішаних сигналів (100 МГц) з 16 логічними каналами. Цей компактний, легкий цифровий осцилограф забезпечує винятково точне перегляд і вимірювання форми сигналу. Цифровий осцилограф серії MSO5000 об’єднує 7 незалежних приладів в 1, включаючи один цифровий осцилограф, один аналізатор спектру, один 16-канальний логічний аналізатор, один генератор сигналів довільної форми, один цифровий вольтметр, один високоточний лічильник і акумулятор частоти та один аналізатор протоколів.
RIGOL MSO5104 забезпечує швидкість збору сигналів до 500 000 сигналів на секунду, що забезпечує більш швидке захоплення миттєвих або аномальних сигналів для прискорення аналізу сигналу та відстеження несправностей. Зручний 9-дюймовий кольоровий рідкокристалічний сенсорний дисплей осцилографа забезпечує яскраве і чітке відображення форми сигналу.
Цифровий осцилограф RIGOL MSO5104 ідеально підходить для виробничих випробувань, польового обслуговування, досліджень, проектування та всіх інших застосувань, що включають тестування аналогових/цифрових схем і усунення несправностей, а також навчання та навчання.
Функції
- Автоматичний вимір 41 параметра форми сигналу; функція апаратного виміру з повною пам'яттю
- Пропускна здатність: 100 МГц
- 4 аналогових + 16 цифрових каналів
- Частота дискретизації в реальному часі: до 8 Гвиб/с
- Глибина пам'яті: 200 МБ
- Інноваційна технологія UltraVision II
- 9-дюймовий кольоровий РК-дисплей
- Інтерфейси: USB-хост і пристрій, LAN(LXI), HDMI, TRIG OUT, USB-GPIB
- Можливість дистанційного керування
- Компактний дизайн, простота експлуатації
- Вбудоване розширене програмне забезпечення для аналізу потужності (опціонально)
Технічні характеристики
|
|
MSO5072 |
MSO5074 |
MSO5102 |
MSO5104 |
MSO5204 |
MSO5354 |
|
Пропускна здатність |
70 МГц |
70 МГц |
100 МГц |
100 МГц |
200 МГц |
350 МГц |
|
Канали |
2 аналогових |
4 аналогових |
2 аналогових |
4 аналогових |
4 аналогових |
4 аналогових |
|
16 вхідних цифрових каналів (потрібний датчик PLA2216) |
||||||
|
Частота дискретизації в реальному часі |
8 Гвиб/с (один канал), 2 Гвиб/с (всі канали) |
|||||
|
Глибина пам'яті |
Аналоговий канал: 200 МБ (один канал), 100 МБ (напівканал, 50 МБ (всі канали)) Цифровий канал: 25 МБ (всі канали) |
|||||
|
Швидкість отримання сигналу |
500 000 осцилограм/с |
|||||
|
Час наростання |
≤5 нс |
≤5 нс |
≤3,5 нс |
≤3,5 нс |
≤1,75 нс |
≤1 нс |
|
Математичні функції |
A+B, AB, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, фільтр нижніх частот, фільтр верхніх частот, смуговий фільтр, фільтр загороджувальних смуг |
|||||
|
Дисплей |
9″ ємнісний сенсорний екран (1024×600) |
|||||
|
Ваг |
3.5 кг (без упаковки) |
|||||
|
Розміри |
367 x 200 x 130 мм |
|||||
Технічний опис RIGOL MSO5104 (eng. *pdf)
Вміст упаковки
- Цифровий осциллограф RIGOL MSO5104 (1 шт.)
- Пасивні щупи (4 шт.)
- Кабель живлення (1 шт.)
- USB-кабель (1 шт.)
