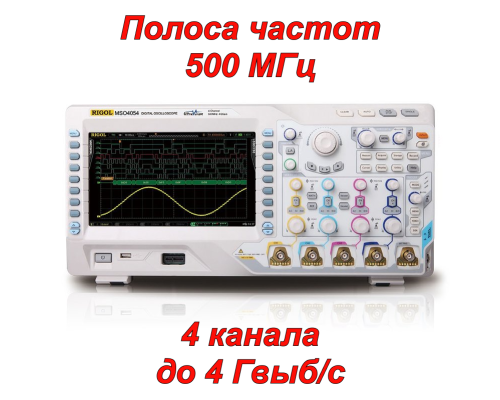

MSO4054 Цифровий осцилограф змішаних сигналів
RIGOL MSO4054 — це новий чотириканальний осцилограф змішаних сигналів (500 МГц) з 16-канальним логічним аналізатором. RIGOL MSO4054 забезпечує швидкість збору даних про форму сигналу до 110 000 осцилограм/с.
Цифровий осцилограф RIGOL MSO4054 ідеально підходить для виробничих випробувань, польового обслуговування, досліджень, проектування та всіх інших додатків, що включають випробування аналогових/цифрових схем та усунення несправностей, а також для навчання та підготовки.
Функції
- Смуга пропускання: 500 МГц
- 4 канали + 16 для логічного аналізатора
- Частота дискретизації в реальному часі: аналоговий канал до 4 ГВиб/с, цифровий канал до 1 ГВиб/с
- Глибина пам’яті: аналоговий канал до 140 МБ, цифровий канал до 28 МБ
- Інноваційна технологія UltraVision
- Запис до 110 000 осцилограм/с
- Мін. вертикальна чутливість 1 мВ/под
- Різні функції запуску
- Запис осцилограм, повтор і аналіз в реальному часі
- 9-дюймовий кольоровий РК-дисплей
- Стандартні інтерфейси: LAN, USB хост і пристрій, допоміжний (AUX), VGA, USB-GPIB (опц.)
Технічні характеристики
|
Смуга пропускання |
500 МГц |
|
Канали |
4 + 16 |
|
Частота дискретизації |
аналогова: макс. 4 ГВиб/с (один канал), 2 ГВиб/с (два канали) |
|
Глибина пам'яті |
аналогова: до 140 МБ (один канал), 70 МБ (два канали) |
|
Запис осцилограм |
110 000 осцилограм/с |
|
Запис, відтворення і аналіз осцилограм в реальному часі |
аналогова: до 200 000 кадрів |
|
Діапазон вертикальної чутливості |
1 мВ/под – 5 В/под (1 МОм) |
|
Діапазон зміщення |
1 мВ/под – 124 мВ/под: ± 1,2 В (50 Ом) |
|
Вертикальна роздільна здатність |
8 біт |
|
Математичні функції |
Додавання, віднімання, множення, ділення, ШПФ, можливість налаштування користувачем, логічні операції |
|
Вихідна напруга |
~ 3 Впік-пік |
|
Частота |
1 кГц |
|
Потужність |
120 Вт (макс.) |
|
Напруга живлення |
100-240 В, 45-440 Гц |
|
Спосіб охолодження |
Вентилятор |
|
Дисплей |
9″ кольоровий РК-дисплей (800×480) |
|
Розміри |
440.0 × 218.0 × 130.0 мм |
|
Вага |
4.8 кг (± 0.2 кг) |
Посібник користувача RIGOL MSO4054 (eng. *pdf)
Технічний опис RIGOL MSO4054 (eng. *pdf)
Вміст упаковки
- Цифровий осцилограф RIGOL MSO4054 (1 шт.)
- Щупи (2 шт.)
- Кришка передньої панелі (1 шт.)
- Кабель живлення (1 шт.)
- USB-кабель (1 шт.)
