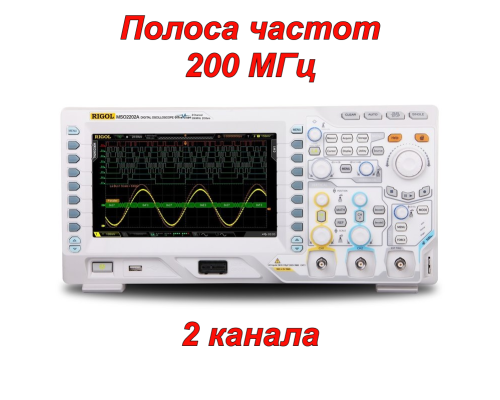

MSO2202A Цифровий осцилограф змішаних сигналів
RIGOL MSO2202A — це двоканальний осцилограф змішаних сигналів зі смугою пропускання 200 МГц та максимальною частотою дискретизації в реальному часі 2 Гвиб/с.
Функції
- Ширший вертикальний діапазон (500 мкВ/поділ ~ 10 В/поділ)
- Найменший викид (<5%)
- Смуга пропускання 200 МГц
- 16-бітові цифрові входи для додатків зі змішаними сигналами з частотою дискретизації 1 Гвиб/с
- Макс. частота дискретизації – 2 Гвиб/с
- Стандартна глибина пам'яті до 14 МБ, додаткова глибина до 56 МБ
- Інноваційна технологія «UltraVision»
- Включено опір 50 Ом
- 16 цифрових каналів для аналізу змішаних сигналів
Технічні характеристики
|
Аналогові канали |
2 |
|
Цифрові канали |
16 |
|
Смуга пропускання |
200 Мгц |
|
Максимальне захоплення осцилограм |
50 000 осцилограм/c |
|
Вертикальна роздільна здатність |
аналогові канали: 8 біт; цифрові канали: 1 біт |
|
Частота дискретизації |
аналогові канали: 2 ГВиб/с (один канал); 1 ГВиб/с (два канали); цифрові канали: 1 ГВиб/с (8 каналів), 500 МВиб/с (16 каналів) |
|
Максимальна глибина пам'яті |
14 МБ (стандарт), 56 МБ (опція) |
|
Дисплей |
8″ РК-дисплей |
|
Інтерфейси |
USB Host&Device, RS-232, вихід P/F |
|
Вихідна напруга |
~ 3 Впік-пік |
|
Живлення |
100 В — 240 В, 45 Гц — 440 Гц |
|
Розмір |
361.6 × 179.6 × 130.8 мм |
|
Вага |
3.9 кг ± 0.5 кг |
Посібник користувача RIGOL MSO2202A (eng. *pdf)
Технічний опис RIGOL MSO2202A (eng. *pdf)
Вміст упаковки
- Цифровий осциллограф RIGOL MSO2202A (1 шт.)
- Пасивні щупи (350 МГц) (2 шт.)
- Комплект щупів аналізатора (1 шт.)
