MSO2102A-S Цифровий осцилограф

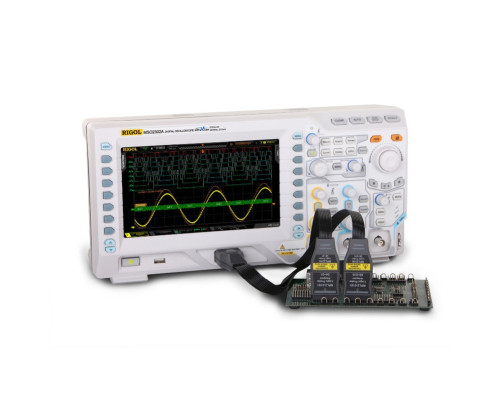

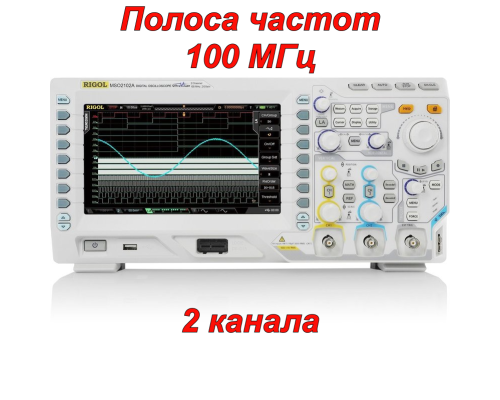

RIGOL MSO2102A-S - це високоефективний двоканальний настільний осцилограф змішаних сигналів із люмінофором із вбудованим генератором сигналів, 16-канальним логічним аналізатором і пропускною здатністю 100 МГц. Цей прилад ідеально підходить для налагодження та діагностики цифрових і аналогових пристроїв.
Функції
- Вбудований 16-канальний логічний аналізатор для аналізу корельованих аналогових і цифрових сигналів
- Вбудований двоканальний генератор сигналу
- Інноваційна технологія UltraVision для високошвидкісного отримання форми сигналу, великої довжини запису та легкої навігації за формою сигналу
- Велика функціональність при невеликому розмірі
- Низький рівень шуму
Технічні характеристики
|
Пропускна здатність |
100 МГц |
|
Канали |
2 аналогових + 16 цифрових |
|
Максимальна частота дискретизації в реальному часі |
Аналоговий канал: 2 ГВиб/с (одноканальний), 1 ГВиб/с (двоканальний) |
|
Цифровий канал: 1 Гвиб/с (8-канальний), 500 Мвиб/с (16-канальний) |
|
|
Генератор сигналів довільної форми |
25 МГц (2 канали) |
|
Максимальна глибина пам'яті |
14 МБ (стандарт), 56 МБ (опціонально) |
|
Швидкість отримання сигналу |
50 000 осцилограм/с |
|
Запис, відтворення та аналіз сигналу в реальному часі |
65 000 кадрів |
|
Шкала часової бази |
5 нс/под - 1000 с/под |
|
Діапазон вертикальної чутливості |
500 мкВ/под – 10 В/под |
|
Вертикальна роздільна здатність |
8 біт |
|
Максимальна частота |
25 МГц |
|
Математичні функції |
A+B, A-B, A×B, A÷B, ШПФ, цифровий фільтр, розширені операції з можливістю редагування, логічні операції |
|
Вихідна напруга |
~ 3 В, пік-пік |
|
Частота |
1 кГц |
|
Потужність |
50 Вт |
|
Напруга |
100 – 240 В, змінний струм, 50/60 Гц, CAT II |
|
Стандартні порти |
USB- хост і пристрій, LAN, AUX (TrigOut/PassFail) |
|
Дисплей |
8″ (203 мм) кольоровий РК-дисплей TFT (800×480) |
|
Вага |
3.9 кг (± 0.2 кг) |
|
Розміри |
361,6 × 179,6 × 130,8 мм |
Посібник користувача RIGOL MSO2102A-S (eng. *pdf)
Вміст упаковки
- Осцилограф цифровий RIGOL MSO2102A-S (1 шт.)
- Щупи (2 шт.)
- Щуп LA RPL2316 (1 шт.)
- Кабель живлення (1 шт.)
- USB-кабель (1 шт.)
- Посібник користувача (1 шт.)
