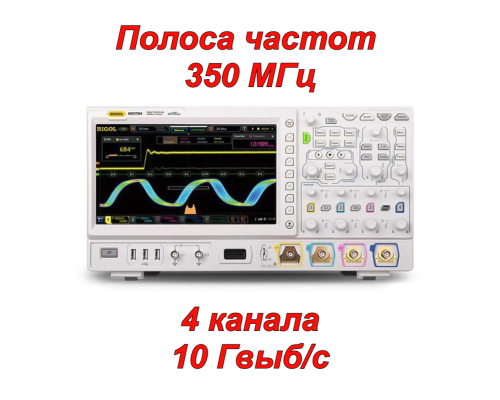

DS7034 Цифровий осцилограф
RIGOL DS7034 - це чотириканальний цифровий осцилограф із пропускною здатністю 350 МГц і максимальною частотою дискретизації 10 Гвиб/с. Він об’єднує осцилограф, цифровий вольтметр, лічильник і суматор, а також аналізатор протоколів.
Цей компактний, легкий цифровий осцилограф забезпечує винятково точне перегляд і вимірювання форми сигналу. RIGOL DS7034 забезпечує швидкість отримання сигналу до 600 000 осцилограм/с.
Цифровий осцилограф RIGOL DS7034 ідеально підходить для виробничих випробувань, польового обслуговування, досліджень, проектування та всіх інших застосувань, що включають тестування аналогових/цифрових схем і усунення несправностей, а також навчання та навчання.
Функції
- Пропускна здатність: 350 МГц
- 4 канали
- Частота дискретизації в реальному часі: 10 Гвиб/с
- Глибина пам'яті: 100 MБ
- Інноваційна технологія UltraVision
- 10,1-дюймовий кольоровий РК-дисплей
- Діапазон вертикальної чутливості: 1 мВ/под – 10 В/под
- Компактний дизайн, невеликі габарити, невелика вага
- Дистанційне керування
Технічні характеристики
|
Модель |
DS7054 |
DS7034 |
DS7024 |
DS7014 |
|
Пропускна здатність |
500 МГц |
350 МГц |
200 МГц |
100 МГц |
|
Канали |
4 |
|||
|
Частота дискретизації в реальному часі |
10 ГВиб/с |
|||
|
Глибина пам'яті |
100 МБ (один канал) |
|||
|
Швидкість отримання сигналу |
600 000 осцилограм/с |
|||
|
Діапазон вертикальної чутливості |
1 мВ/под – 10 В/под |
|||
|
Вертикальна роздільна здатність |
8 біт |
|||
|
Вхідний опір |
1 MΩ ± 1%, 50 Ω ± 1% |
|||
|
Максимальна вхідна напруга |
CAT I 300 В пор.кв., 400 В пік. |
|||
|
Автоматичні виміри |
Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, |
|||
|
Інтерфейс |
USB-хост і пристрій, LAN, GPIB (опціонально) |
|||
|
Дисплей |
10,1″ дисплей (1024×600) |
|||
|
Вес |
3.9 кг |
|||
|
Размеры |
410 × 224 × 135 мм |
|||
Посібник користувача RIGOL DS7034 (eng. *pdf)
Вміст упаковки
- Цифровий осциллограф RIGOL DS7034 (1 шт.)
- Пасивні щупи RP35000A (500 МГц) (4 шт.)
- Кришка передньої панелі (1 шт.)
- Кабель живлення (1 шт.)
- USB-кабель (1 шт.)
