DS2102A Цифровий осцилограф
RIGOL DS2102A - це новий високоякісний двоканальний осцилограф (100 МГц). Цей компактний, легкий цифровий осцилограф забезпечує винятково точне перегляд і вимірювання форми сигналу. RIGOL DS2102A забезпечує швидкість отримання сигналу до 50 000 осцилограм/c.
Цифровий осцилограф RIGOL DS2102A ідеально підходить для виробничих випробувань, польового обслуговування, досліджень, проектування та всіх інших застосувань, що включають тестування аналогових/цифрових схем і усунення несправностей, а також навчання та навчання.
Функції
- Смуга пропускання: 100 МГц
- 2 канали
- Частота дискретизації в реальному часі: 2 Гвиб/с
- Глибина пам'яті: 14 МБ
- Інноваційна технологія UltraVision
- Вертикальна чутливість: 500 мкВ/под – 10 В/под
- Швидкість отримання сигналу до 50 000 осцилограм/c
- Математичні функції: додавання, віднімання, множення, ШПФ
- 8-дюймовий кольоровий РК-дисплей
- Стандартний інтерфейс: USB-хост і пристрій, LAN, AUX
- Рекомендований інтервал калібрування становить один рік
- Запис сигналу в реальному часі, відтворення сигналу та аналіз сигналу
- Компактний дизайн, невеликі габарити, невелика вага
Технічні характеристики
|
Пропускна здатність |
100 МГц |
|
Канали |
2 |
|
Частота дискретизації в реальному часі |
2 ГВиб/с (одноканальний), 1 ГВиб/с (двоканальний) |
|
Глибина пам'яті |
14 МБ (стандарт), 56 МБ (опціонально) |
|
Швидкість отримання сигналу |
30 000 осцилограм/с |
|
Діапазон вертикальної чутливості |
500 мкВ/под – 10 В/под |
|
Діапазон зміщення |
500 мкВ/под – 50 мВ/под (± 2 В) 51 мВ/под – 200 мВ/под (± 10 В) 205 мВ/под – 2 В/под (± 50 В) 2,05 В/под – 10 В/под (± 100 В) |
|
Вертикальна роздільна здатність |
8 біт |
|
Математичні функції |
Додавання, віднімання, множення, ШПФ, редагування |
|
Вихідна напруга |
~ 3 В, пік-пік |
|
Частота |
1 кГц |
|
Trigger modes |
Авто, Нормальний, Поодинокий |
|
Потужність |
50 Вт (макс.) |
|
Напруга живлення |
100-240 В, 45-440 Гц |
|
Діапазон температур |
Експлуатація: от 0°C до +50°C |
|
Спосіб охолодження |
Вентилятор |
|
Стандартні порти |
USB-хост і пристрій, LAN, AUX (TrigOut/PassFail), GPIB |
|
Дисплей |
8″ кольоровий РК-дисплей WVGA (800×480) |
|
Вага |
3.9 кг (± 0.2 кг) |
|
Розміри |
361,6 × 179,6 × 130,8 мм |

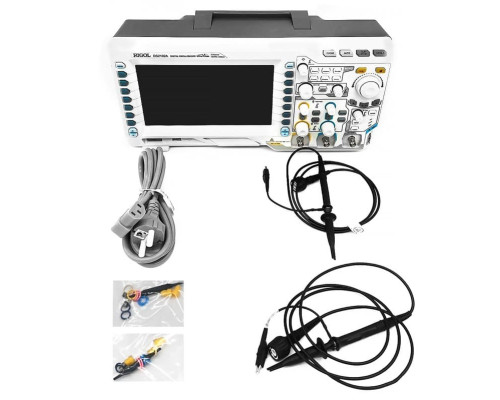

Вміст упаковки
- Осцилограф цифровий RIGOL DS2102A (1 шт.)
- Пасивні щупи (2 шт.)
- Кабель живлення (1 шт.)
- USB-кабель (1 шт.)
