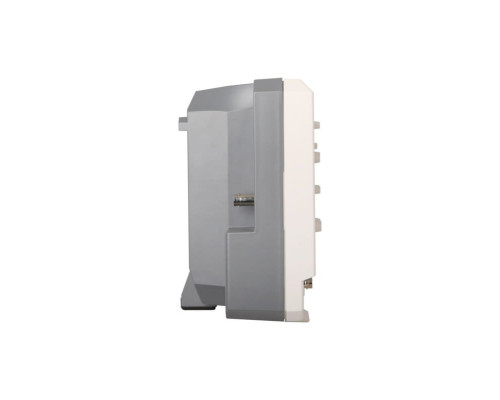

DS1202Z-E Цифровий осцилограф

RIGOL DS1202Z-E - це високоякісний двоканальний цифровий запам'ятовуючий осцилограф. Він має частоту дискретизації в реальному часі до 1 Гвиб./с і смугу пропускання 200 МГц. Пристрій забезпечує швидкість отримання сигналів до 30 000 осцилограм/c, а 7-дюймовий РК-дисплей кольорового осцилографа забезпечує яскраве та чітке відображення сигналів.

Цифровий осцилограф RIGOL DS1202Z-E ідеально підходить для виробничих випробувань, польового обслуговування, досліджень, проектування та всіх інших застосувань, що включають тестування аналогових/цифрових схем і усунення несправностей, а також навчання та навчання.

Функції

• Смуга пропускання аналогового каналу: 200 МГц
• 2 аналогових канали
• Частота дискретизації в реальному часі до 1 Гвиб/с
• Глибина пам'яті до 24 MБ
• Швидкість захоплення форми сигналу до 30 000 осцилограм/c
• Функції апаратного запису та відтворення сигналу в реальному часі до 60 000 кадрів
• Інноваційна технологія «UltraVision»
• Різноманітні функції тригера та декодування шини
• Низький рівень шуму, діапазон вертикальної шкали: від 1 мВ/под до 10 В/под
• Різні інтерфейси: USB Host&Device, LAN (LXI), AUX
• Компактний розмір, легка вага, простий у використанні
• 7-дюймовий WVGA (800 × 480) TFT РК-дисплей, колірний дисплей з градуюванням інтенсивності

Технічні характеристики

Посібник користувача RIGOL DS1202Z-E (eng. *pdf)

Посібник з програмування RIGOL DS1202Z-E (eng. *pdf)

Сервісна інструкція RIGOL DS1202Z-E (eng. *pdf)

Технічний опис RIGOL DS1202Z-E (eng. *pdf)

Вміст упаковки

• Осцилограф цифровий RIGOL DS1202Z-E (1 шт.)
• Кабель живлення (1 шт.)
• USB-кабель (1 шт.)
• Пасивні щупи (2 шт.)
• Посібник користувача (1 шт.)
