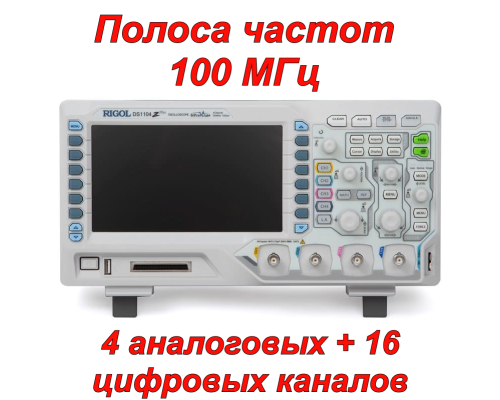

DS1104Z Plus Цифровий осцилограф
RIGOL DS1104Z Plus - це чотириканальний DSO нового економічного рівня з можливістю оновлення до осцилографа змішаного сигналу з 16 цифровими каналами. Цей компактний, легкий цифровий осцилограф забезпечує винятково точне перегляд і вимірювання форми сигналу. RIGOL DS1104Z Plus забезпечує швидкість отримання сигналу до 30 000 осцилограм/с.
Цифровий осцилограф RIGOL DS1104Z Plus ідеально підходить для виробничих випробувань, польового обслуговування, досліджень, проектування та всіх інших застосувань, що включають тестування аналогових/цифрових схем і усунення несправностей, а також навчання та навчання.
Функції
- Смуга пропускання: 100 МГц
- 4 аналогових + 16 цифрових каналів (з можливістю оновлення MSO)
- Частота дискретизації в реальному часі: до 1 Гвиб/с
- Глибина пам'яті: 12 MБ
- Інноваційна технологія UltraVision
- Швидкість отримання сигналу до 30 000 осцилограм/с
- Низький рівень шуму, динамічний діапазон: від 1 мВ/под до 10 В/под
- 7-дюймовий кольоровий РК-дисплей
- Стандартний інтерфейс: LAN, USB-хост і пристрій, AUX, USB-GPIB (опціонально)
- Компактний дизайн, невеликі габарити, невелика вага
Технічні характеристики
|
Пропускна здатність |
100 МГц |
|
Аналогові канали |
4 |
|
Цифрові канали |
16 (з можливістю оновлення за допомогою MSO) |
|
Частота дискретизації в реальному часі |
1 Гвиб/с (одноканальний), 500 Мвиб/с (двоканальний), 250 Мвиб/с (повноканальний) |
|
Глибина пам'яті |
12 МБ, 24 МБ (опціонально) |
|
Швидкість отримання сигналу |
30 000 осцилограм/с (макс.) |
|
Діапазон вертикальної чутливості |
1 мВ/под – 10 В/под |
|
Діапазон зміщення |
від 1 мВ/под до 499 мВ/под: ± 2 В від 500 мВ/под до 10 В/под: ± 100 В |
|
Вертикальна роздільна здатність |
8 біт |
|
Математичні функції |
Додавання, віднімання, множення, ділення, ШПФ, редагування |
|
Вихідна напруга |
~ 3 В, пік-пік |
|
Частота |
1 кГц |
|
Потужність |
50 Вт (макс.) |
|
Напруга живлення |
100-240 В, 45-440 Гц |
|
Діапазон температур |
Експлуатація: от 0°C до +50°C |
|
Спосіб охолодження |
Вентилятор |
|
Дисплей |
7″ кольоровий РК-дисплей (800×480) |
|
Вага |
3,8 кг (± 0,5 кг) |
|
Розміри |
313,1 × 160,8 × 122,4 мм |
Посібник користувача RIGOL DS1104Z Plus (eng. *pdf)
Технічний опис RIGOL DS1104Z Plus (eng. *pdf)

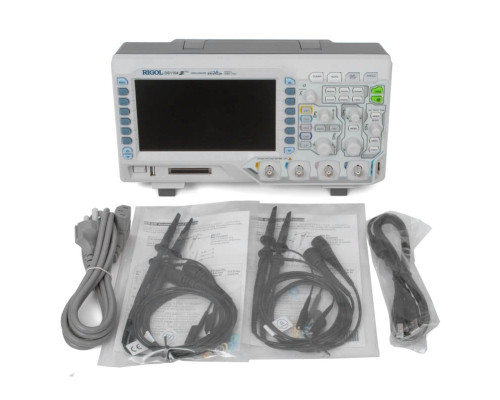

Вміст упаковки
- Осцилограф цифровий RIGOL DS1104Z Plus (1 шт.)
- Пасивні щупи (4 шт.)
- Кабель живлення (1 шт.)
- USB-кабель для передачі даних (1 шт.)
