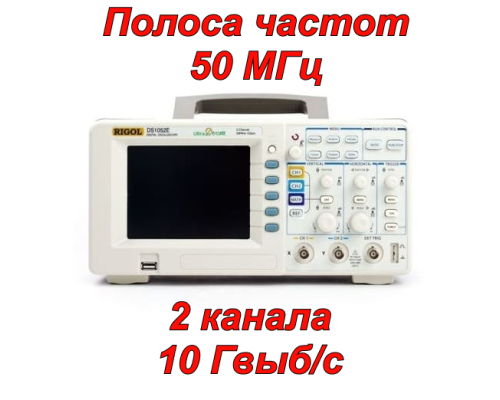

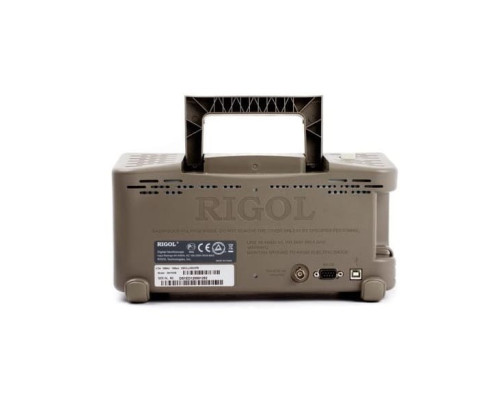

DS1052E Цифровий осцилограф
RIGOL DS1052E — це 50 МГц 2-канальний осцилограф змішаного сигналу. Як USB-осцилограф, DS1052E підтримує прямий друк принтерів, сумісних з PictBridge.
Функції
- Запис, зберігання та відповідь на дані форми сигналу
- «хороший/поганий» режим
- Максимальна частота дискретизації в реальному часі 1 Гвиб/с, максимальна частота дискретизації в еквівалентному часі 10 Гвиб/с
- Глибина пам'яті 1 МБ
- Пропускна спроможність 50 МГц
- Надкомпактна конструкція: 303 мм x 154 мм x 133 мм (ШxВxГ)
- 64 тис. кольорів TFT LCD, яскравий та чіткий дисплей форми сигналу
- Розширені режими запуску: Edge, Video, Pulse Width, Slope, Alternate
- Регульована велика чутливість: ефективно фільтрує шум від більшого сигналу та запобігає помилковому запуску
- Вимірювання курсору: режими «Ручний», «Відстеження» та «Автоматичний вимір»
- 10 форм сигналу, 10 налаштувань, зберігання BMP та CSV
- Математичні функції: +, -, x, FFT, Invert
- Вбудований апаратний частотомір
- Стандартна конфігурація: тест PassIFail, ефективне уникнення електромагнітних перешкод за допомогою фотоелектричної ізоляції
- Багатомовний інтерфейс користувача, вбудована довідкова система
Програмне забезпечення Ultrascope
Програмне забезпечення Ultrascope розроблено спеціально для приладів RIGOL. Користувач може читати результати вимірювань, осцилограми та дані захоплених сигналів. Воно також дозволяє керувати осцилографом, зберігати та роздруковувати дані та отримувати результати вимірювань та дані захоплених сигналів.
Технічні характеристики
|
Модель |
DS1102E |
DS1052E |
||
|
Пропускна спроможність |
100 МГц |
50 МГц |
||
|
Канали |
Два канали + зовнішній тригер |
|||
|
Частота дискретизації у реальному часі |
1ГС/с |
|||
|
Еквівалентна частота дискретизації |
25 Гвиб/с |
10 Гвиб/с |
||
|
Глибина пам'яті |
Режим каналу |
Частота дискретизації |
Нормальна пам'ять |
Довга пам'ять |
|
Один канал |
1 Гс/с |
|
N/A |
|
|
Один канал |
500 МС/с або нижче |
16 кб
|
1 Мб |
|
|
Подвійний канал |
500 МС/с або нижче |
8 кб |
512 кб |
|
|
Час наростання |
3,5нс |
7нс |
||
|
Діапазон часової бази |
від 2 нс/под до 50 с/под |
від 5 нс/под до 50 с/под |
||
|
Режими тригеру |
Edge, Video, Pulse Width, Slope, Alternate |
|||
|
Вхідний опір |
1 МОм || 15 пФ |
|||
|
Вертикальна чутливість |
від 2 мВ/под до 10 В/под |
|||
|
Вертикальна роздільна здатність |
8 біт |
|||
|
Вхідний зв'язок |
Постійний струм, змінний струм, заземлення |
|||
|
Максимальна вхідна напруга |
400 В (постійний струм + піковий змінний струм) |
|||
|
Діапазон обертання |
500 мс/под до 50 с/под |
|||
|
Курсорні вимірювання |
Режими «Ручний», «Відстеження» та «Автоматичний вимір» |
|||
|
Математичні функції |
Додавання, віднімання, множення, ШПФ |
|||
|
Зберігання |
USB-пристрій, USB-хост, RS-232, вихід P/F (ізольований) |
|||
|
Дисплей |
5,6″ TFT (64K, кольоровий РК-дисплей), 320 x 234 |
|||
|
Потужність |
Використання по всьому світу, 100–240 В/50 ВА макс. |
|||
|
Вага |
2,4 кг |
|||
Технічний опис RIGOL DS1052E (eng. *pdf)

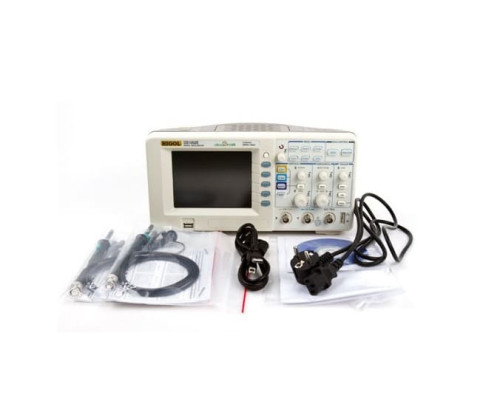

Вміст упаковки
- Цифровий осцилограф RIGOL DS1052E – 1 шт.
- Щупи осцилографа — 2 шт.
- Кабель USB — 1 шт.
- Кабель живлення 110-220В — 1 шт.
- Інструкція користувача — 1 шт.
