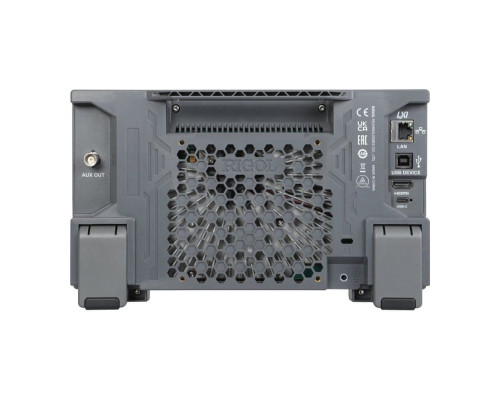

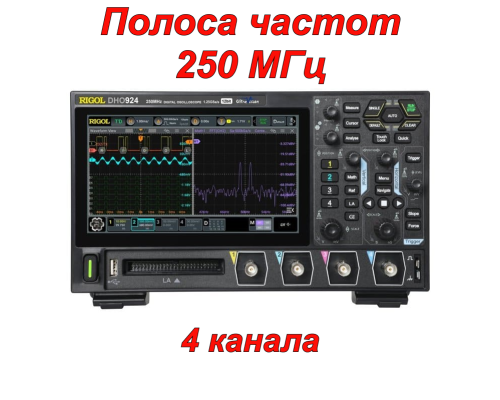

DHO924 Цифровий осцилограф
RIGOL DHO924 — це компактний, високопродуктивний і недорогий 4-канальний цифровий осцилограф. Незважаючи на невеликі розміри, пристрій може похвалитися чудовою продуктивністю, включаючи максимальну частоту дискретизації 1,25 Гвиб./с, швидкість захоплення 1 000 000 форм сигналу в секунду (режим Ultra Acquire) і максимальну пам’ять 50 МБ, що забезпечує точний і детальний сигнал. аналіз з високою вертикальною роздільною здатністю 12 біт і наднизьким рівнем шуму.
Роз’єм живлення USB Type-C забезпечує різноманітні варіанти живлення, що дозволяє живити прилад як за допомогою стандартного адаптера живлення, так і акумулятора живлення, що забезпечує зручні польові вимірювання.
Функції
- Наднизький рівень шуму
- Роздільна здатність до 12 біт
- Макс. аналогова смуга пропускання 250 МГц, 4 аналогових каналу
- 16 цифрових каналів (додатковий 16-канальний логічний пробник RIGOL PLA2216)
- Макс. частота дискретизації в реальному часі 1,25 Гвиб/с
- Макс. глибина пам'яті 50 МБ
- Записуйте та відтворюйте до 500 000 сигналів
- Діапазон вертикальної чутливості: від 200 мкВ/под до 10 В/под
- Макс. швидкість захоплення 1 000 000 сигналів в секунду (в режимі UltraAcquire)
- Цифровий люмінофорний дисплей із 256-рівневою оцінкою інтенсивності в реальному часі
- Інтеграція різноманітних математичних операцій, потужний аналіз ШПФ, функції виявлення піків тощо.
- Функція пошуку та навігації за формою сигналу для швидшого налагодження аномалій сигналу
- 7" (1024×600) ємнісний мультисенсорний екран
- Нова гнучка ручка для зручного використання
- Інтерфейси пристроїв і хостів USB, LAN і HDMI
- Новий і делікатний промисловий дизайн для легкої експлуатації
- Унікальна можливість онлайн-оновлення
Технічні характеристики
|
Модель |
DHO914 |
DHO914S |
DHO924 |
DHO924S |
|
Аналогова пропускна здатність |
125 МГц |
250 МГц |
||
|
Час наростання |
≤2,8 нс |
≤1,4 нс |
||
|
Графік Боде та функція AFG |
– |
✓ |
– |
✓ |
|
Кількість каналів |
4 вхідні аналогові канали |
|||
|
Макс. швидкість захоплення хвилі |
30 000 осциллограмм/с (векторный режим) |
|||
|
Частота дискретизації |
1,25 Гвиб/с |
|||
|
Макс. глибина пам'яті |
50 МБ |
|||
|
Вертикальна роздільна здатність |
12 біт |
|||
|
Пікове виявлення |
Захоплення збоїв тривалістю 1,6 нс |
|||
|
Дисплей |
7-дюймовий сенсорний ємнісний РК-дисплей, 1024 × 600 |
|||
|
Напруга живлення |
Постійний струм 12, 4 А |
|||
|
Потужність |
Макс. 48 Вт (при підключенні до різних інтерфейсів, USB-накопичувачів та активних датчиків) |
|||
|
Розміри |
265,35 мм (Ш) × 161,75 мм (В) × 77,38 мм (Г) |
|||
|
Вага |
1,78 кг (без упаковки) / 2,78 кг (с упаковкой) |
|||
Посібник користувача RIGOL DHO924 (eng. *pdf)
Технічний опис RIGOL DHO924 (eng. *pdf)
Вміст упаковки
- Цифровий осцилограф RIGOL DHO924 – 1 шт.
- Пасивний зонд PVP2350 (350 МГц) – 4 шт.
- Шнур живлення – 1 шт.
- Кабель USB — 1 шт.
- Провід заземлення – 1 шт.
