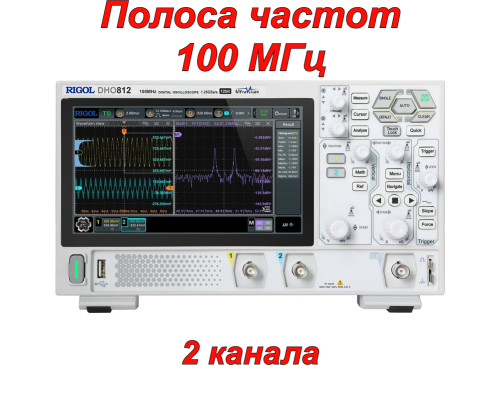

DHO812 Цифровой осцилограф
RIGOL DHO812 — це високопродуктивний двоканальний осцилограф із смугою пропускання 100 МГц, частотою дискретизації 1,25 Гвиб/с, 12-розрядним аналого-цифровим перетворювачем, низьким рівнем шуму, глибиною пам’яті 25 МБ і сенсорним дисплеєм 17,8 см (1024×600 пікселів). ). Він має швидкість захоплення до 1 000 000 осцилограм/с (у режимі UltraAcquire). Послідовні декодери для I²C, SPI та RS232/UART вже включені!
Функції
- 12-розрядний АЦП: висока роздільна здатність і зсув; шлях сигналу з низьким рівнем шуму для більш точних вимірювань
- 12-бітна вертикальна роздільна здатність із 4096 рівнями квантування, що забезпечує в 16 разів більше рівнів квантування, ніж 8-бітна система, здатна перевіряти слабкий сигнал
- 7-дюймовий сенсорний екран високої чіткості для більш зручної взаємодії людини з машиною
- Швидкість збору даних 1 000 000 осцилограм/с; швидко знаходити аномалії сигналу. Плавний робочий процес — навіть із вимірюваннями, спектром, математикою або тривалими зборами даних
- Розроблений з інтерфейсом живлення Type-C, тому його можна живити лише від портативного джерела живлення, що дозволяє проводити тестування на місці
- Має компактний форм-фактор, а також підтримує використання стандартної підставки для монітора, ефективно зменшуючи площу робочого столу та забезпечуючи більший робочий простір

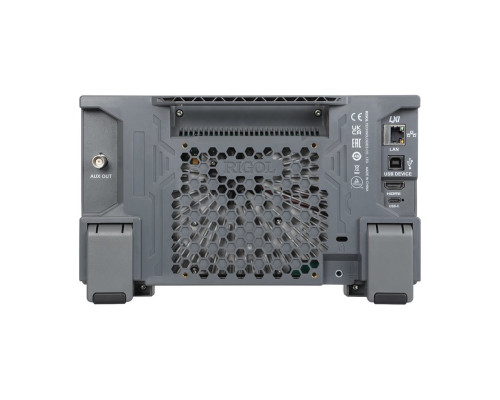

- Стандартно поставляється з вихідними інтерфейсами USB, LAN і HDMI, що підтримує дистанційне керування та проведення конференцій, що робить співпрацю більш зручною
Технічні характеристики
|
Модель |
DHO802 |
DHO804 |
DHO812 |
DHO814 |
|
Пропускна здатність |
70 МГц |
70 МГц |
100 МГц |
100 Мгц |
|
Канал |
2 |
4 |
2 |
4 |
|
Час наростання (тип.) |
≤ 5 нс |
≤ 5 нс |
≤ 3,5 нс |
≤ 3,5 нс |
|
Частота дискретизації |
1 канал з 1,25 Гвиб/с 2 канали з 625 Мвиб/с кожен 4 канали з 312,5 Мвиб/с кожен |
|||
|
Швидкість захоплення форми хвилі |
30 000 осцилограм/с (векторний режим) 1 000 000 осцилограм/с (режим UltraAcquire) |
|||
|
Глибина пам'яті (стандартна) |
1 канал із 25 МБ 2 канали по 10 МБ 4 канали по 1 МБ |
|||
|
Вертикальна роздільна здатність |
12 біт |
|||
|
Дисплей |
7-дюймовий сенсорний ємнісний РК-дисплей, 1024 × 600 |
|||
|
Інтерфейс джерела живлення |
Type-C |
|||
|
Напруга живлення |
Постійний струм 12, 4 А |
|||
|
Потужність |
Макс. 48 Вт (при підключенні до різних інтерфейсів, USB-накопичувачів та активних датчиків) |
|||
|
Розміри |
265,35 мм (Ш) × 161,75 мм (В) × 77,38 мм (Г) |
|||
|
Вага |
1,78 кг (без упаковки) / 2,78 кг (з упаковкою) |
|||
Посібник користувача RIGOL DHO812 (eng. *pdf)
Технічний опис RIGOL DHO812 (eng. *pdf)
Вміст упаковки
- Цифровий осцилограф RIGOL DHO812 – 1 шт.
- Пасивний зонд PVP3150 (150 МГц) – 2 шт.
- Шнур живлення – 1 шт.
- Кабель USB — 1 шт.
- Провід заземлення – 1 шт.
