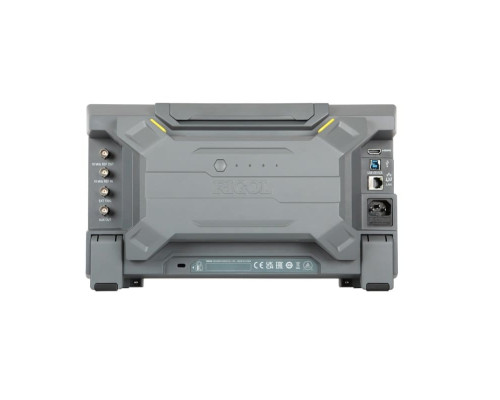

DHO4204 Цифровий осцилограф

Осцилограф RIGOL HDO4204, що входить до серії HDO4000, розроблений для задоволення потреб ринку основних осцилографів. 4-канальний осцилограф високої роздільної здатності оснащений 10,1-дюймовим сенсорним дисплеєм 1280×800 HD, що забезпечує зрозумілий та інтерактивний зручний інтерфейс, і пропонує смугу пропускання 200 МГц, частоту дискретизації в реальному часі до 4 Гвиб/с та швидкість захоплення форми сигналу 500 000 осцилограм/с у режимі UltraAcquire. 4 аналогові канали і додатковий канал EXT забезпечують універсальний аналіз сигналів, а 12-бітове вертикальне дозвіл підвищує точність і достовірність захоплених форм сигналів. Глибина пам'яті осцилографа може бути розширена до 500 Мвиб для достатньої ємності для зберігання даних форми сигналу. RIGOL HDO4204 підтримує наднизький рівень шуму 18 мкВrms при мінімальних налаштуваннях, що дозволяє проводити точні вимірювання навіть у сценаріях з низькою амплітудою, і включає вбудовані послідовні декодери для популярних протоколів, таких як I²C, SPI, RS232/UART і CAN, що у та полегшує налагодження протоколів.

RIGOL HDO4204 - це універсальний та високопродуктивний прилад. Його широкий спектр функцій, включаючи потужний чіпсет Centaurus, високу швидкість захоплення форми сигналу, велику глибину пам'яті, низький рівень шуму, інтуїтивно зрозумілий сенсорний дисплей, роблять його ідеальним вибором для точних вимірювань, аналізу конструкції та завдань налагодження в різних додатках та забезпечують винятковий досвід тестування.

Функції

• Абсолютно новий чіпсет Centaurus, розроблений RIGOL
• 3 режими запуску: Auto, Normal, Single
• 4 аналогові канали та 1 зовнішній канал
• 12-бітна вертикальна роздільна здатність
• Смуга пропускання аналогового каналу 200 МГц
• Частота дискретизації в реальному часі до 4 Гвиб/с
• Наднизький рівень шуму за мінімального значення 18 мкВrms
• Глибина пам'яті до 500 Мбіт/с (опціонально)
• Мінімальна вертикальна чутливість 100 мкВ/діл, що дозволяє захоплювати малі сигнали у діапазоні мікровольт
• Швидкість захоплення форми сигналу до 1500000 осцилограм/с в режимі UltraAcquire
• Зручні ручки Flex для простої взаємодії
• Стандартні ручки керування фотоелектричним енкодером, що продовжують термін служби пристрою
• Стандартні інтерфейси USB Device & Host, LAN та HDMI
• Додатковий акумулятор у портативному корпусі для гнучкості у польових умовах
• Доступні оновлення версії онлайн
• Широкий вибір сумісних аксесуарів

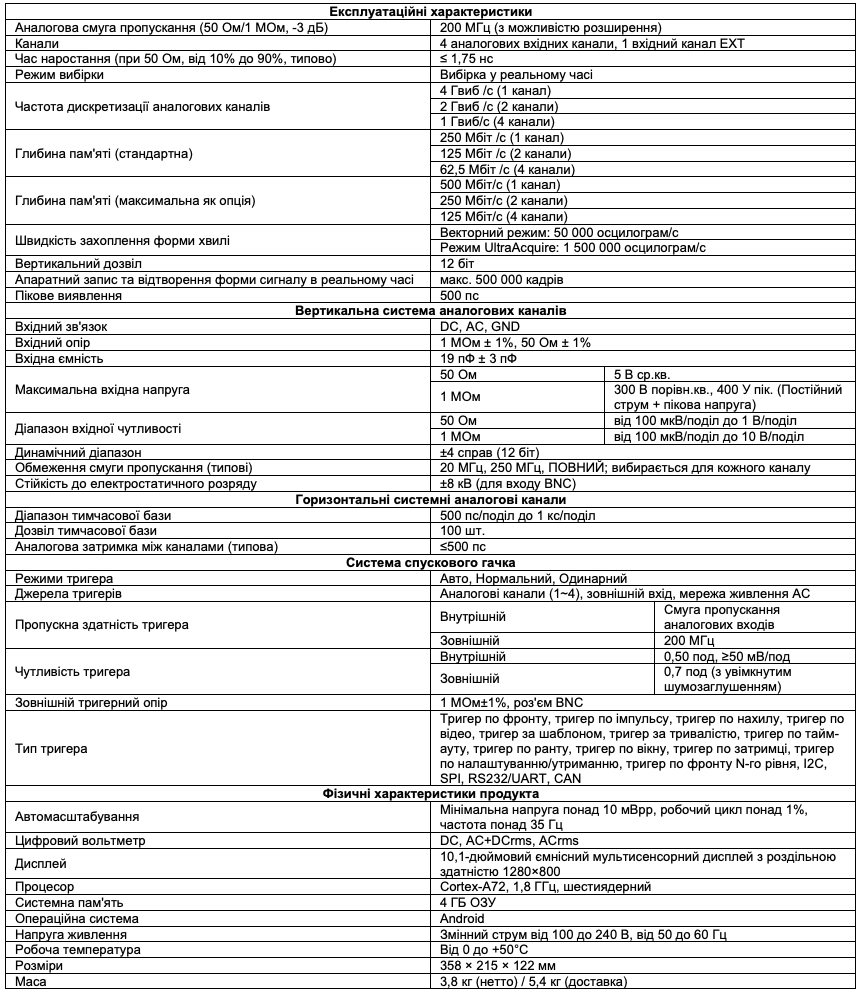

Технічні характеристики

Вміст упаковки

• Цифровий осцилограф DHO4204 – 1 шт.
• Шнур живлення – 1 шт.
• Кабель USB — 1 шт.
• Пасивний тестовий щуп PVP2350 – 4 шт.
• Посібник користувача – 1 шт.

Інструкція користувача серії осцилографів HDO4000 (eng. *pdf)
