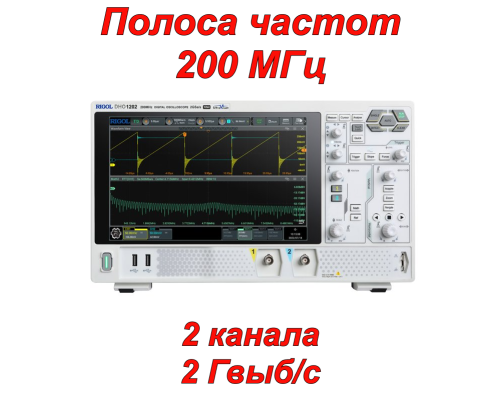

DHO1202 Цифровий осцилограф

RIGOL DHO1202 — це високопродуктивний 2-канальний осцилограф високої роздільної здатності на базі нового чіпсету Centaurus від RIGOL, оснащений 10,1-дюймовим сенсорним дисплеєм 1280×800 HD з інтерактивним зручним інтерфейсом і подвійною багатофункціональною ручкою для більш плавної. RIGOL DHO1202 забезпечує смугу пропускання 200 МГц, частоту дискретизації в реальному часі до 2 Гвиб/с, швидкість захоплення форми сигналу до 1 500 000 осцилограм/с у режимі UltraAcquire та глибину пам'яті 50 МБ (з можливістю розширення до 100 МБ). Два аналогових канали та додатковий зовнішній канал забезпечують універсальний аналіз сигналів, а 12-бітове вертикальне дозвіл підвищує точність і достовірність захоплених форм сигналів.

RIGOL DHO1202 підтримує наднизький рівень шуму для більш чистих сигналів, що дозволяє проводити точні вимірювання навіть у сценаріях з низькою амплітудою, та включає вбудовані послідовні декодери для популярних протоколів, таких як I²C, SPI, RS232/UART та CAN, щоб спростити аналіз сигналів зв'язку та полегшити налагодження протоколів. Широкий спектр функцій RIGOL DHO1202, включаючи високу швидкість захоплення форми сигналу, низький рівень шуму, велику глибину пам'яті, інтуїтивно зрозумілий сенсорний дисплей і простий інтерфейс користувача, роблять його добре придатним для основних програм проектування, налагодження і тестування.

Функції

• Новий чіпсет Centaurus, розроблений компанією RIGOL
• 3 режими запуску: автоматичний, нормальний, одиночний
• 2 аналогові канали та 1 зовнішній канал
• 12-бітна вертикальна роздільна здатність
• Смуга пропускання аналогових каналів: 200 МГц
• Реальна швидкість вибірки до 2 Гвиб/с
• Низький шумовий поріг
• Глибина пам'яті: до 100 МБ (опціонально)
• Мінімальна вертикальна чутливість 500 мкВ/под дозволяє фіксувати слабкі сигнали в діапазоні мікровольт
• Частота захоплення форми сигналу до 1,5 млн. осцилограм/с у режимі UltraAcquire
• Зручні кнопки тонкого налаштування для легкої взаємодії
• Стандартні ручки керування за допомогою фотоелектричного енкодера, що продовжують термін служби пристрою
• Стандартні інтерфейси USB, Host, LAN та HDMI
• Підтримка інтерфейсу веб-контролю (для відображення операції інтерфейсу осцилографа необхідно ввести IP-адресу осцилографа у веб-браузер)
• Широкий асортимент сумісних аксесуарів

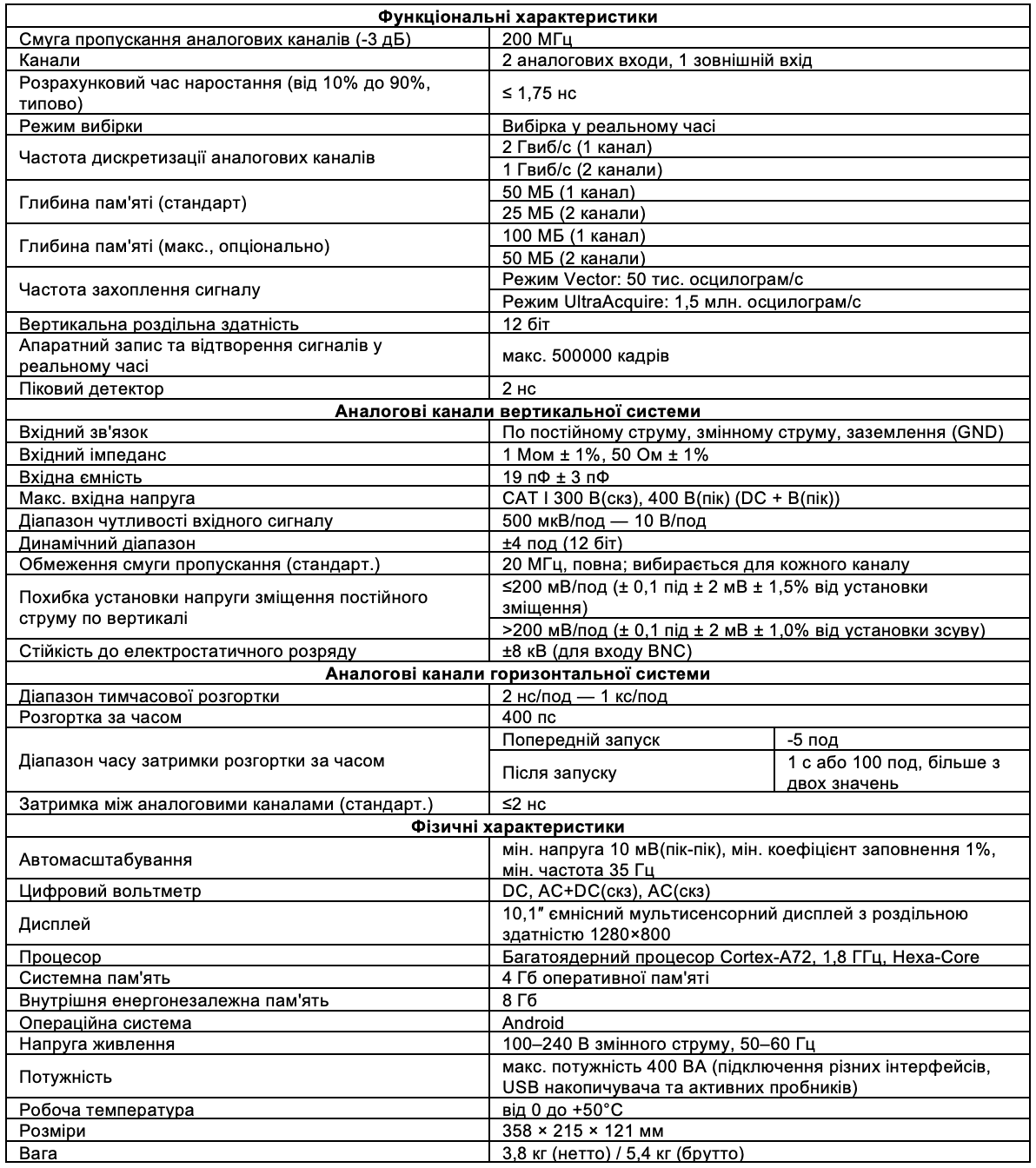

Технічні характеристики

Посібник користувача RIGOL DHO1202 (eng. *pdf)

Вміст упаковки

• Цифровий осцилограф RIGOL DHO1202 (1 шт.)
• Пасивний осцилографічний пробник PVP2350 (2 шт.)
• Посібник користувача (1 шт.)
• Кабель живлення (1 шт.)
• USB-кабель (1 шт.)
