DHO1104 Цифровий осцилограф

RIGOL DHO1104 — це високопродуктивний 4-канальний осцилограф із високою роздільною здатністю, оснащений 10,1-дюймовим сенсорним дисплеєм HD 1280×800 з інтерактивним зручним інтерфейсом, смугою пропускання 100 МГц, частотою дискретизації в реальному часі до 2 Гвиб. с і швидкість захоплення форми сигналу до 1 500 000 осцилограм/с у режимі UltraAcquire. Чотири аналогових канали та додатковий канал EXT забезпечують універсальний аналіз сигналу, а 12-бітна вертикальна роздільна здатність підвищує точність і точність захоплених сигналів. Глибина пам’яті осцилографа може бути розширена до 100 МБ для достатнього обсягу пам’яті для даних форми сигналу.

RIGOL DHO1104 підтримує низький рівень шуму при мінімальних налаштуваннях, забезпечуючи точні вимірювання навіть у сценаріях з низькою амплітудою, і включає в себе вбудовані послідовні декодери для популярних протоколів, таких як I²C, SPI, RS232/UART і CAN, для спрощення аналізу сигналів зв'язку і полегшити налагодження протоколу.

Функції

• Новий чіпсет Centaurus, розроблений компанією RIGOL
• 3 режими запуску: автоматичний, нормальний, одиночний
• 4 аналогові канали та 1 зовнішній канал
• 12-бітна вертикальна роздільна здатність
• Смуга пропускання аналогових каналів: 100 МГц
• Реальна швидкість вибірки до 2 Гвиб/с
• Низький рівень шуму в мінімальному налаштуванні
• Глибина пам'яті: до 100 МБ (опціонально)
• Мінімальна вертикальна чутливість 500 мкВ/под дозволяє фіксувати слабкі сигнали в діапазоні мікровольт
• Частота захоплення форми сигналу до 1,5 млн осцилограм/с у режимі UltraAcquire
• Зручні кнопки тонкого налаштування для легкої взаємодії
• Стандартні ручки керування за допомогою фотоелектричного енкодера, що продовжують термін служби пристрою
• Стандартні інтерфейси USB, Host, LAN та HDMI
• Підтримка інтерфейсу веб-контролю (для відображення операції інтерфейсу осцилографа необхідно ввести IP-адресу осцилографа у веб-браузер)
• Широкий асортимент сумісних аксесуарів

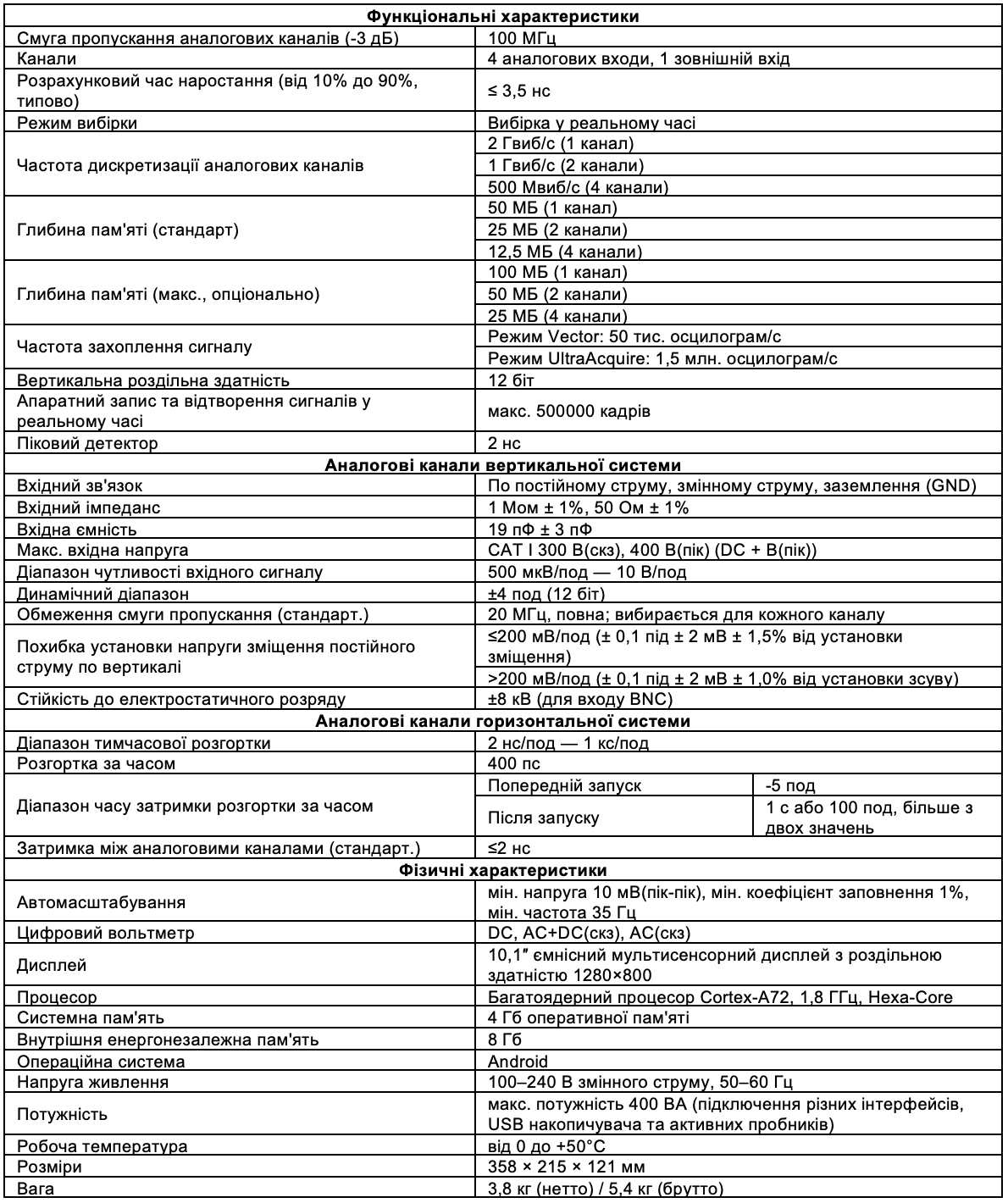

Технічні характеристики

Посібник користувача RIGOL DHO1104 (eng. *pdf)

Вміст упаковки

• Цифровий осцилограф RIGOL DHO1104 (1 шт.)
• Пасивний осцилографічний пробник PVP3150 (4 шт.)
• Кабель живлення (1 шт.)
• USB-кабель (1 шт.)
