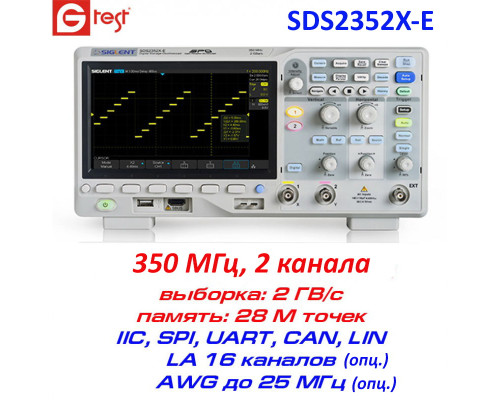

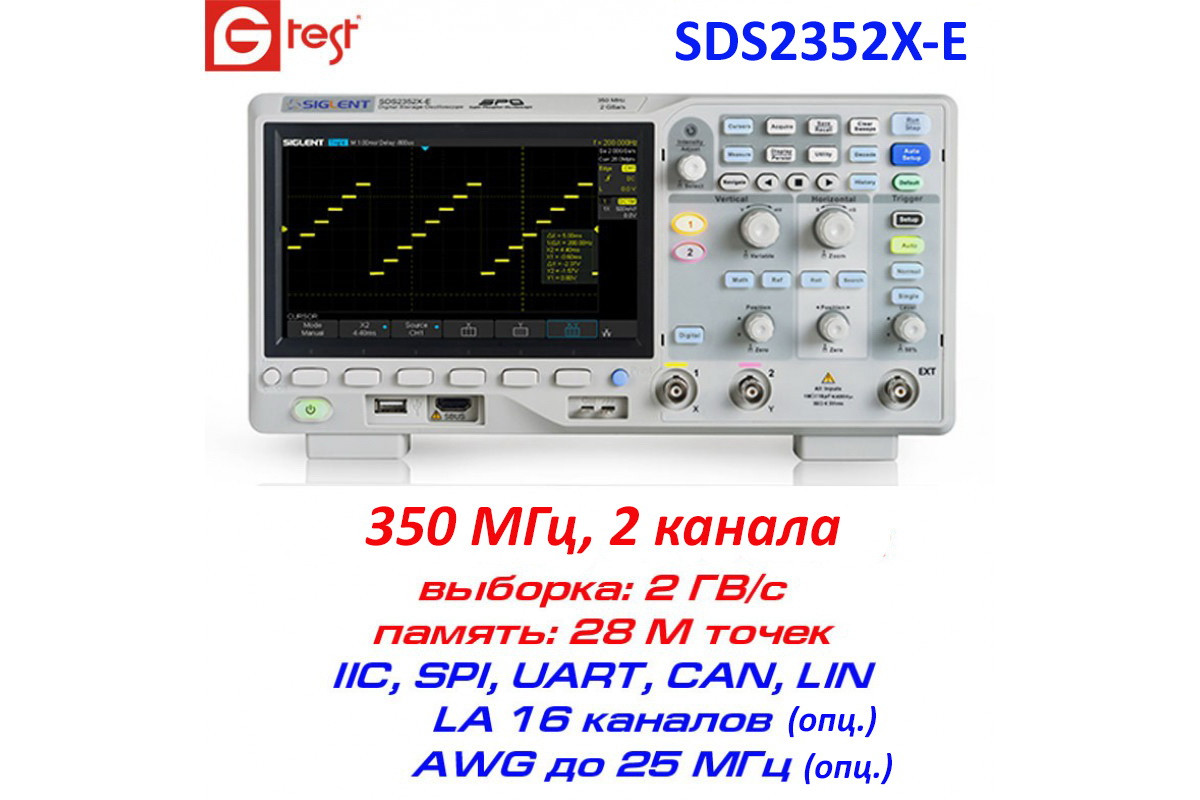

SDS2352X-E осцилограф 350 МГц 2ГВ/с 2 канали

SDS2352X-E – новий суперфосфорний двоканальний осцилограф виробництва компанії SIGLENT. Має смугу пропускання 350 МГц, у двох каналах, кожен з яких має максимальну частоту дискретизації 2 GSa/s ( 1 GSa/s на канал, якщо обидва канали активні) і стандартну довжину запису 28 M точок.

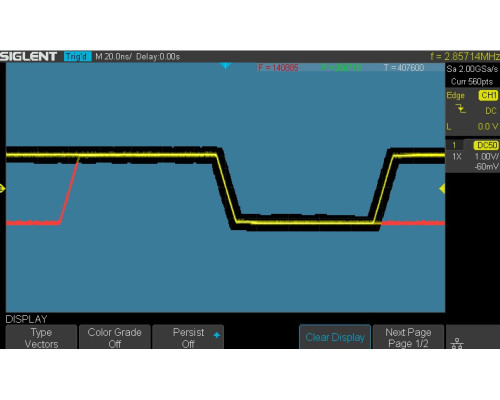

Осцилографи серії SDS2000X-E реалізовані за покращеною технологією SPO. Завдяки чудовій якості сигналу фоновий шум нижче, ніж у аналогічних продуктів у галузі. Він має мінімальний вертикальний діапазон вхідного сигналу 500 мкВ/справ , інноваційну цифрову тригерну систему з високою чутливістю та низьким джиттером, а також швидкість захоплення сигналу 400 000 кадрів на секунду (режим послідовності). Він також використовує 256-рівневу функцію відображення градації інтенсивності та режим відображення колірної температури, якого немає в інших моделях цього класу.

SDS2202X-E підтримує кілька потужних режимів запуску, включаючи запуск та декодування послідовної шини. Запис історії сигналів та послідовний запуск дозволяють захоплювати, зберігати та аналізувати розширені записи сигналів. Також є глибока пам'ять FFT. Ця математична функція використовує до 1 М вибірок для розрахунку БПФ, забезпечуючи SDS2000X-E дуже високою роздільною здатністю за частотою. Апаратний співпроцесор забезпечує точне швидке вимірювання та математичне обчислення для всіх 28М точок вибірки, що зводить до мінімуму спотворення під час аналізу. Він також підтримує пошук та навігацію, екранну діаграму Боде, 16-канальний цифровий / MSO (опція), зовнішній модуль генератора функцій AWG 25 МГц з живленням від USB (опція), адаптер USB WIFI для бездротового управління та моніторингу (опція), та вбудоване програма, яка дозволяє віддалене керування через веб-браузер.

Характеристики та продуктивність осцилографів SDS2000X-E не можуть бути зіставлені ні з якими іншими у запропонованій ціновій категорії.

ОСОБЛИВОСТІ

▪ Смуга пропускання 350 МГц
▪ Частота дискретизації в реальному часі до 2 ГГц/с (1 ГГц/с на канал, якщо обидва канали активні).
▪ Нове покоління технології SPO.
· Швидкість захоплення форми хвилі до 110 000 Вт/с/с (нормальний режим.) та
· 400 000 Вт/м/с (режим послідовності).
· Довжина запису до 28 Мбіт/с.
· Система цифрового запуску.

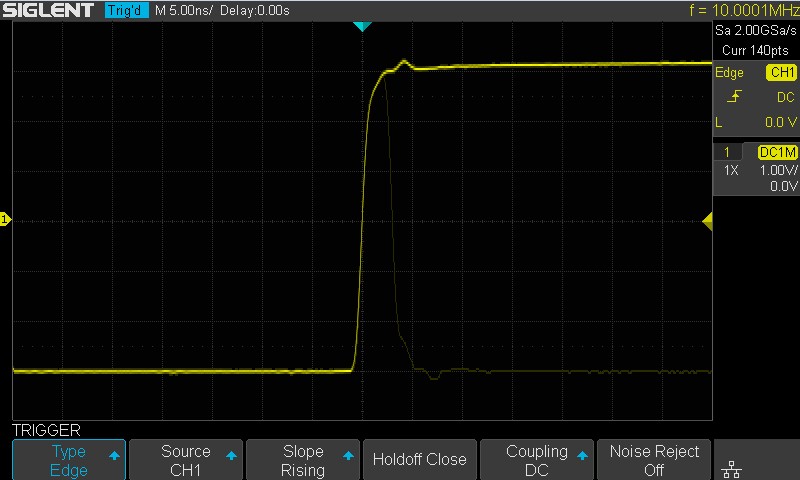

▪ Інтелектуальний запуск: Edge, Slope, Pulse Width, Window, Runt, Interval, Time out (Dropout), Pattern
▪ Послідовна шина. запуск та декодування (стандарт), підтримує протоколи IIC, SPI, UART, CAN, LIN.
▪ Відео-тригер, підтримує HDTV.
▪ Низький фоновий шум зі шкалою напруги від 500 мкВ/діл. до 10 В/поділ.
▪ 10 типів поєднань клавіш однією кнопкою, підтримує автоматичне налаштування, за замовчуванням, курсори, вимірювання, прокручування, історію, відображення / збереження, очищення розгортки, масштабування та друк
▪ Режим сегментованого захоплення (послідовність), ділить максимальну довжину запису на кілька сегментів (до 80 000), відповідно до умов запуску, встановлених користувачем, з дуже невеликим інтервалом мертвого часу для захоплення відповідних подій.
▪ Функція запису (історії) форми сигналу в історії (максимальна довжина записаної форми сигналу становить 80 000 кадрів).
▪ Функція автоматичного вимірювання для 38 параметрів: а також функції вимірювання статистики, масштабування, стробування, математики, історії та довідника
▪ БПФ 1 Мточек
▪ Функції математики та вимірювань використовують усі вибрані точки даних у пам'яті (до 28 Мпт)
▪ Математичні функції (БПФ, додавання, віднімання, множення, поділ, інтеграція, диференціал, квадратний корінь)
▪ Попередньо заданий ключ може бути налаштований для налаштувань користувача або заводських «налаштувань за замовчуванням»
▪ Режим безпечного стирання
▪ Високошвидкісна апаратна функція Pass/Fail
▪ 16 Цифрові канали (MSO) (опція)

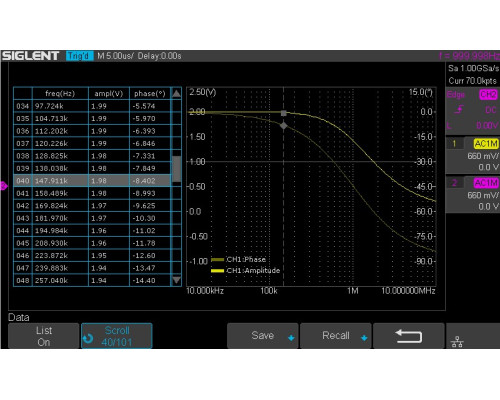

▪ Графік Боде
▪ Пошук та навігація
▪ Модуль USB AWG (опція)
▪ Адаптер USB WIFI (опція)
▪ Керування через веб-браузер
▪ Великий 7-дюймовий TFT-ЖК-дисплей з роздільною здатністю 800*480
▪ Багатофункціональний інтерфейс типи: USB-хост, USB-пристрій (USB-TMC), LAN, Pass/Fail, Trigger Out
▪ Підтримує команди дистанційного керування SCPI
▪ VXI-11 + SCPI, Telnet (порт 5024) + SCPI та Socket (порт 5025) + програмування SCPI по локальній мережі.

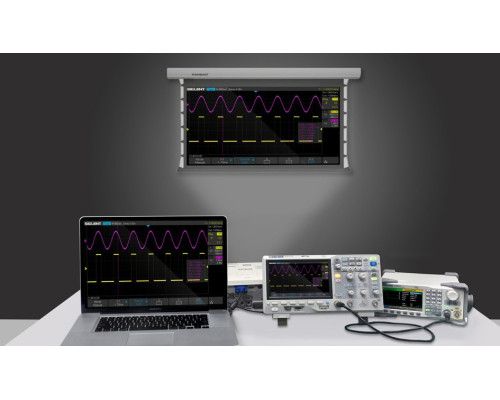

▪ Підтримка веб-керування та віртуальної панелі керування приладом для ПК та мобільних терміналів.
▪ Підтримка багатомовного відображення та вбудованої інтерактивної довідки.

Детальні технічні характеристики осцилографа SDS2352X-E

ПЕРЕВАГИ осцилографа SDS2352X-E

Максимальна частота дискретизації 2 GSa/s, довжина запису до 28Mpts

Використовуючи апаратні технології Zoom та максимальну довжину запису до 28 Мбіт/с, користувачі можуть виконувати надмірну вибірку для зйомки протягом більш тривалих періодів часу з більш високою роздільною здатністю та використовувати функцію масштабування, щоб побачити більше деталей у кожному сигналі.

Швидкість захвату осцилограми до 400 000 форм/сек.

З частотою захоплення осцилографа до 400 000 форм/сек (послідовний режим) може легко реєструвати незвичайні події чи події з малою ймовірністю.

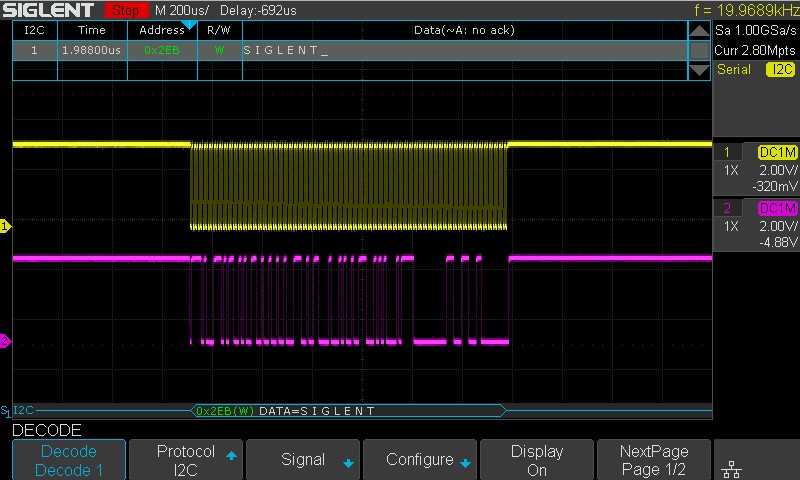

Функція декодування послідовної шини (стандартна)

SDS2000X-E відображає декодування у списку подій. Інформація протоколу шини може бути швидко та інтуїтивно зрозуміла у табличному форматі

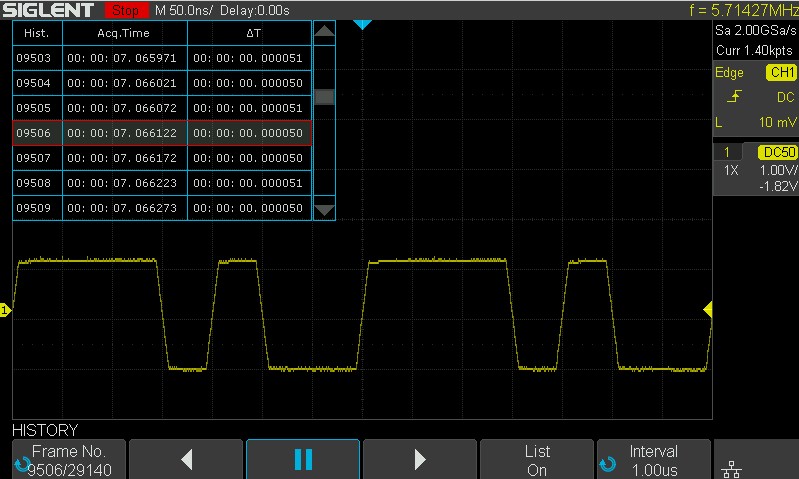

Режим осцилограм (історія) та сегментоване отримання (послідовність)

Відтворення останніх запущених подій за допомогою функції історії. Сегментована колекція пам'яті зберігатиме тригерні події у кількох (до 80 000) сегментах пам'яті, кожен сегмент зберігатиме ініційовані сигнали та тимчасову мітку кожного кадру.

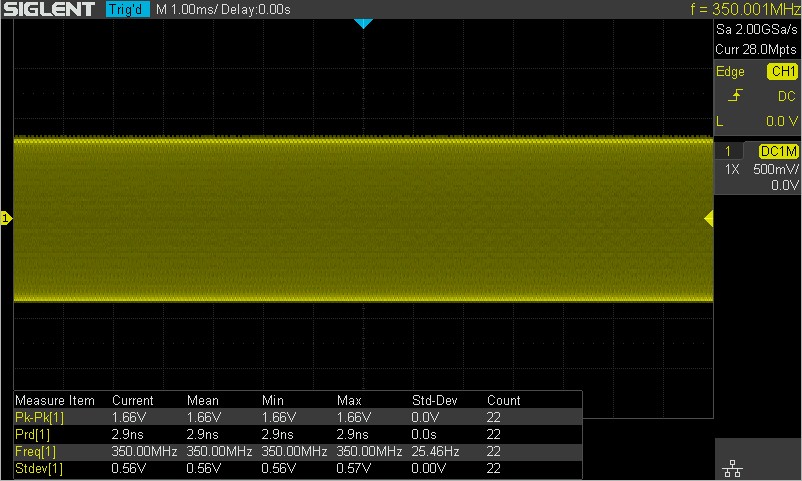

Справжній вимір до 28 М точок

SDS2000X-E може застосовувати автоматичні виміри для всіх точок вибірки даних до 28 Mpt. Це забезпечує точність вимірювань, тоді як математичний співпроцесор зменшує час вимірювання та підвищує зручність використання.

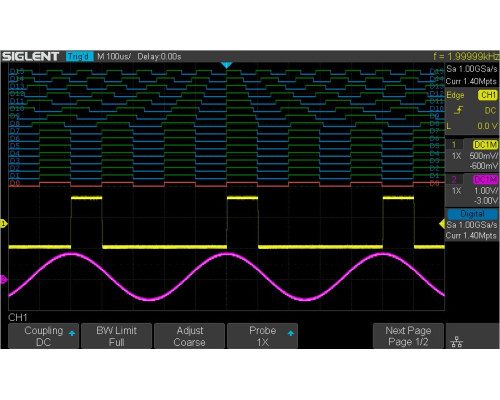

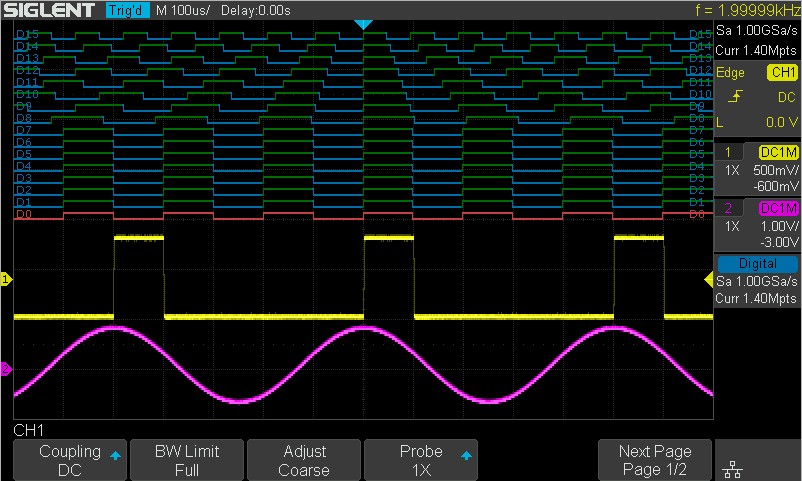

16 цифрових каналів / MSO (опція)

16 цифрових каналів дозволяють користувачам отримувати та запускати на цифрових вхідних каналах та одночасно переглядати цифрові та аналогові сигнали за допомогою одного інструменту.

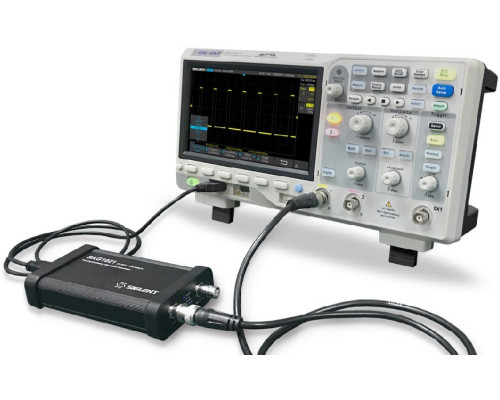

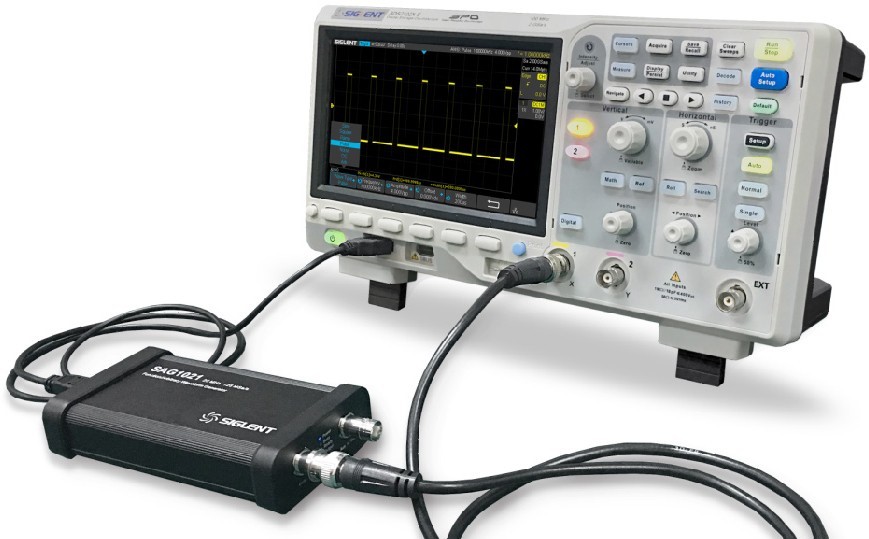

Модуль AWG USB 25 МГц (опція)

Опціональний генератор функції/довільної форми сигналу 25 МГц працює від хост-з'єднання USB. Функції включають синусоїдальну, квадратну, лінійну, імпульсну, шумову, постійну та 45 додаткових вбудованих сигналів. Довільні сигнали можуть бути доступні та редаговані за допомогою програмного забезпечення SIGLENT EasyWave для ПК.
