Компания Siglent разработала новый векторный сетевой анализатор, позволяющий объединить производительность лабораторного решения в портативном форм-факторе.

Недавно Siglent анонсировала новый портативный векторный сетевой анализатор (VNA), разработанный для трансформации высокой производительности лабораторного VNA в портативный форм-фактор. Это предложение поддерживает чувствительные электронные области, такие как высокоскоростные или радиочастотные.

SHN900A. Изображение предоставлено Siglent

В условиях низких уровней напряжения, ограниченного бюджета времени и минимальной вероятности ошибки испытательное оборудование, такое как портативный векторный анализатор цепей серии SHN900A, должно быть точным и с высоким разрешением, чтобы гарантировать готовность устройств к эксплуатации перед развертыванием.

Новый портативный векторный сетевой анализатор Siglent

Компания Siglent создала портативный SHN900A как комплексное решение для тестирования радиочастот для широкого спектра приложений, включая полевые испытания, НИОКР и производство.

Векторные анализаторы цепей SHN900A охватывают диапазон частот от 30 кГц до 26,5 ГГц с разрешением по частоте 1 Гц и разрешением по уровню 0,05 дБ. Эти устройства предлагают динамический диапазон 110 дБ и поддерживают различные типы калибровки, включая калибровку отклика, расширенного отклика, полноценный однопортовый, полноценный двухпортовый и калибровку через линию отражения (TRL), чтобы обеспечить высокую точность и гибкость для различных сценариев измерений.

Формы волн и анализ на SHN900A. Изображение предоставлено Siglent

Серия SHN900A (связанная с техническим описанием) также поддерживает широкий спектр измерений, включая параметры рассеяния, дифференциальные параметры и анализы параметров во временной области. Этот модельный ряд анализаторов способен выполнять предельные тесты, тесты пульсации, преобразование импеданса, моделирование приспособлений и корректировку удаления/вставки адаптера. Кроме того, приборы включают режим анализа спектра и способны измерять такие параметры, как мощность канала, коэффициент мощности соседнего канала (ACPR) и занимаемую полосу пропускания. Встроенные режимы анализа во временной области (TDA) и расширенной рефрактометрии во временной области (TDR) VNA предоставляют комплексные инструменты для характеристики целостности сигнала и выявления проблем с передачей. Эти функции в сочетании с возможностью отображения данных в различных форматах, таких как диаграмма Смита, полярная диаграмма, КСВ, фаза и логарифмическая величина, превращают анализаторы SHN900A в универсальные инструменты.

Калибровка для VNA

Калибровка векторного анализатора цепей РЧ — важный процесс, гарантирующий точность и надежность измерений устройства.

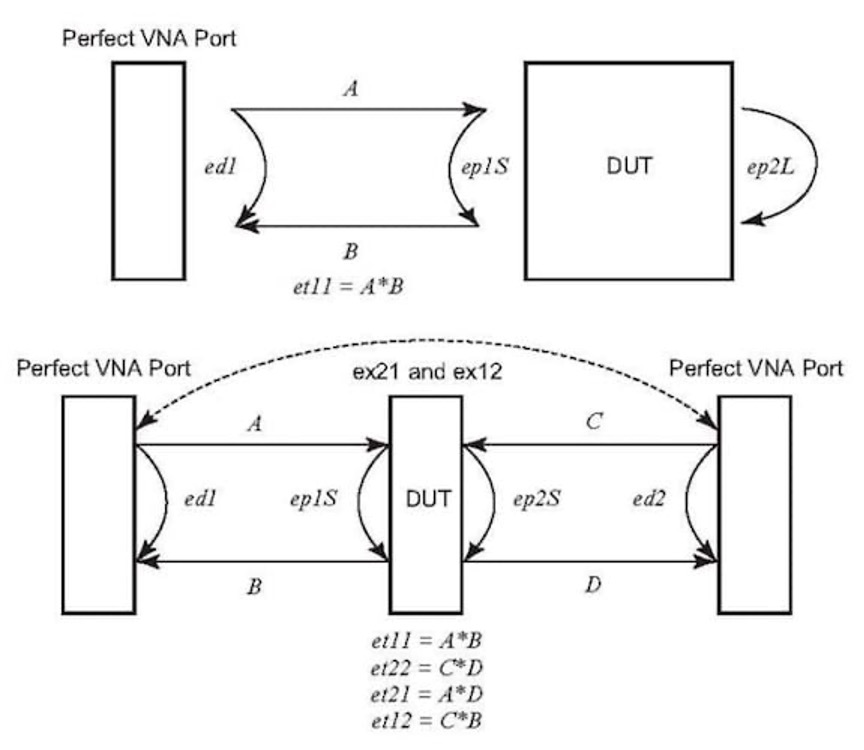

Модели ошибок VNA с одним и двумя портами. Изображение предоставлено Мэрилендским университетом

Калибровка включает в себя настройку VNA для исправления систематических ошибок, которые могут возникать из различных источников, таких как несовершенства пути сигнала, несоответствия разъемов и факторы окружающей среды. Это достигается путем выполнения серии стандартных измерений с использованием известных эталонных стандартов, таких как стандарты открытого, короткого замыкания, нагрузки и прохода (SOLT). Эти эталонные измерения позволяют VNA определять коэффициенты ошибок, которые описывают расхождения между фактическими и измеренными откликами. Применение этих коэффициентов позволяет VNA корректировать последующие измерения, что приводит к более точным и надежным результатам. Калибровка обычно начинается с подключения калибровочных стандартов к портам VNA. VNA измеряет отклик каждого стандарта, что предоставляет данные, необходимые для расчета коэффициентов ошибок. Расширенные методы калибровки, такие как TRL и улучшенная калибровка отклика, расширяют этот процесс за счет использования дополнительных стандартов и методов для повышения точности в более широком диапазоне частот. Некоторые VNA также поддерживают модули автоматизированной электронной калибровки (E-калибровка), которые упрощают процесс и снижают риск ошибок пользователя.

Точное тестирование в любом месте

Разработка радиочастотной электроники требует точного, надежного и высокоточного испытательного и измерительного оборудования. С помощью своего нового портативного VNA компания Siglent надеется перенести все эти функции в портативный форм-фактор, чтобы инженеры могли доверять своему испытательному оборудованию где угодно, будь то в полевых условиях или в лаборатории.
