ОСЦИЛЛОГРАФЫ С ЦИФРОВЫМ ЛЮМИНОФОРОМ (СЕРИИ MSO2000 И DPO2000) ЧАСТЬ 3

Технические характеристики

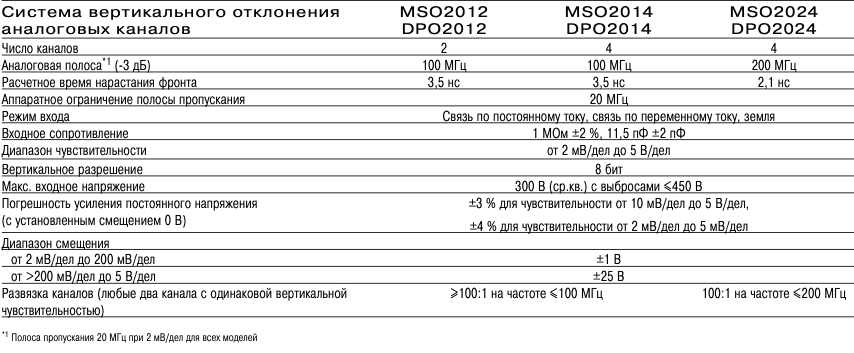

Система вертикального отклонения – аналоговые каналы

Система вертикального отклонения – цифровые каналы

Система горизонтальной развертки – аналоговые каналы

Система горизонтальной развертки – цифровые каналы

Режимы регистрации данных

Выборка – Захват выбираемых значений

Обнаружение пиковых значений – Захват глитчей длительностью от 3,5 нс на всех режимах развертки.

Усреднение – Усреднение по числу осциллограмм от 2 до 512.

Прокрутка – Прокрутка осциллограмм справа налево со скоростью развертки меньше или равной 40 мс/дел.

Система запуска

Основные режимы – Автоматический, Обычный и Однократный.

Тип входа – Связь по постоянному току, подавление ВЧ (подавление частот >85 кГц), подавление НЧ (подавление частот <65 кГц), подавление шума (снижает чувствительность).

Диапазон выдержки запуска – от 20 нс до 8 с.

Частотомер синхросигнала – Обеспечивает точное измерение частоты синхросигнала с разрешением 6 разрядов.

Диапазон уровней запуска

Любой канал – ±4,92 деления от центра экрана.

Внешний сигнал (дополнительный вход) – ±6,25 В, аттенюатор 1x; ±12,5 В, аттенюатор 10x.

Чувствительность

Связь по постоянному току

Источник синхросигнала – Чувствительность

Аналоговый вход - 0,4 деления, от 0 Гц до 50 МГц; 0,6 деления, от >50 МГц до 100 МГц; 0,8 деления, от >100 МГц до 200 МГц

Внешний сигнал (дополнительный вход) - 200 мВ, от 0 Гц до 100 МГц, аттенюатор 1x

Режимы запуска

Фронт – Положительный или отрицательный фронт по любому каналу или на дополнительном входе на передней панели. Связь по постоянному току, переменному, току, с подавлением шума, подавлением ВЧ и подавлением НЧ.

Длительность импульса – Запуск по положительным или отрицательным импульсам, длительность которых >, <, = или ≠ указанной величине.

Глитч – Запуск от импульса, который пересек один порог, но не пересек второй порог перед повторным пересечением первого порога.

Логическое состояние – Запуск происходит в том случае, если указанное логическое состояние каналов становится ложным или остается истинным в течение указанного времени. Любой из входов можно использовать в качестве сигнала тактовой частоты, по фронтам которого выполняется проверка логического состояния. Указанное для всех аналоговых и цифровых каналов логическое выражение (AND, NAND) определяется, как Высокое, Низкое или Безразлично.

Установка и удержание – Запуск происходит в том случае, если подтвердилось и время установки, и время удержания между тактовой частотой и данными на любых входных каналах.

Длительность переднего/заднего фронта – Запуск происходит в том случае, если длительность фронта оказывается больше или меньше указанной величины. Наклон может быть положительным, отрицательным или любым.

Видео – Запуск по определенной строке, по всем строкам, по четным, нечетным или всем полукадрам видеосигналов NTSC, PAL и SECAM.

I2C (опционально) – Запуск по старту, повторному старту, стопу, пропущенному подтверждению, адресу (7 или 10-битному), данным или адресу и данным на шинах I2C со скоростью до 3,4 Мбит/с.

SPI (опционально) – Запуск по SS, времени ожидания, MOSI, MISO или MOSI и MISO на шинах SPI со скоростью до 10,0 Мбит/с.

CAN (опционально) – Запуск по началу фрейма, типу фрейма (данные, команды дистанционного управления, ошибка, перегрузка), идентификатору (стандартному или расширенному), данным, идентификатору и данным, концу фрейма, пропущенному подтверждению или ошибке бита заполнения в сигналах CAN со скоростью до 1 Мбит/с. Запуск можно запрограммировать так, чтобы он происходил в том случае, если данные окажутся ≤, <, =, >, ≥ или ≠ указанному значению. По умолчанию настраиваемая пользователем точка выборки устанавливается на 50 %.

RS-232/422/485/UART (опционально) – Запуск по стартовому биту передачи, стартовому биту приема, концу передаваемого пакета, концу принимаемого пакета, передаваемым данным, принимаемым данным, ошибке четности передачи и ошибке четности приема.

LIN (опционально) – Запуск по синхроимпульсу, идентификатору, данным, идентификатору и данным, пробуждающему фрейму, усыпляющему фрейму или по ошибкам, таким как ошибка четности синхроимпульса или ошибка контрольной суммы.

Параллельная шина (только для моделей MSO) – Запуск по значению данных на параллельной шине.

Измерение сигнала

Курсоры – Осциллограмма и экран

Автоматические измерения – 29, четыре из которых можно вывести на экран одновременно. Измеряемые параметры включают частоту, период, задержку, длительность переднего и заднего фронта, скважность положительных импульсов, скважность отрицательных импульсов, длительность положительного импульса, длительность отрицательного импульса, ширину пакета, фазу, положительный выброс, отрицательный выброс, двойной размах, амплитуду, высокий уровень, низкий уровень, максимум, минимум, среднее значение, циклическое среднее, среднеквадратическое значение, циклическое среднеквадратическое значение, число положительных импульсов, число отрицательных импульсов, число фронтов, число спадов, площадь и циклическую площадь.

Стробирование – Выделение специфических событий в пределах захваченных данных с помощью курсоров экрана или осциллограммы.

Математическая обработка сигналов

Арифметические операции – Сложение, вычитание и умножение сигналов.

Программное обеспечение

NI LabVIEW SignalExpress™ Tektronix Edition LE – Полностью интерактивная измерительная среда, оптимизированная для осциллографов серии MSO2000/DPO2000, позволяет мгновенно захватывать, генерировать, анализировать, сравнивать, импортировать и сохранять результаты измерений и сигналы с помощью интуитивно понятного графического интерфейса; не требует никакого программирования. Через ПО доступны все стандартные функции захвата, управления, просмотра и экспорта сигналов, измеряемых осциллографами серии MSO2000/DPO2000. Полная версия (SIGEXPTE) включает дополнительную обработку сигналов, расширенные средства анализа, смешанные сигналы, свипирование, проверку граничных условий и определяемые пользователем пошаговые режимы. Имеется пробная 30-дневная версия этого программного обеспечения для каждого прибора.

OpenChoice® – Обеспечивает быстрое и простое взаимодействие между компьютером, работающим под управлением Windows, и осциллографами серии MSO2000/DPO2000 через USB или LAN. Может передавать и сохранять настройки, осциллограммы, результаты измерений и снимки экрана.

Драйвер IVI – Предоставляет стандартный интерфейс программирования приборов для широко распространенного ПО, такого как LabVIEW, LabWindows/CVI, Microsoft.NET и MATLAB.

Характеристики дисплея

Тип дисплея – 7-дюймовый (180 мм) цветной ЖК-дисплей.

Разрешение – 480 х 234 пикселей (WQVGA).

Тип осциллограмм – Вектор, точки (в режиме синхронизации от видеосигнала), переменное послесвечение, бесконечное послесвечение.

Координатная сетка – Полная, сетка, перекрестье, рамка.

Формат – YT и XY.

Скорость захвата сигнала – До 5000 осциллограмм в секунду.

Порты ввода/вывода

Высокоскоростной ведущий порт USB 2.0 – Поддерживает USB накопители и клавиатуры.

Высокоскоростной ведомый порт USB 2.0 – На задней панели, поддерживает взаимодействие с ПК и принтеры, совместимые с PictBridge®.

Сетевой порт – Разъем RJ-45, поддерживает 10/100Base-T (необходим DPO2CONN).

GPIB – Переходник с ведомого порта USB 2.0 на порт GPIB (необходим TEK-USB-488).

Выход видеосигнала – Розетка DB-15, позволяет выводить изображение на внешний монитор или проектор (необходим DPO2CONN).

Дополнительный вход – Разъем BNC на передней панели. Входное сопротивление 1 МОм

± 2 %. Максимальное входное напряжение 300 В (ср.кв.) с пиковыми значениями до ±450 В.

Выход компенсатора пробника – Контакты на передней панели, амплитуда 5,0 В, частота 1 кГц.

Замок Kensington – Прорезь на задней панели для соединения со стандартным замком Kensington.

Источник питания

Напряжение источника питания – от 100 до 240 В ± 10 %.

Частота источника питания – от 45 до 65 Гц (от 90 до 264 В) и от 360 до 440 Гц (от 100 до 132 В).

Потребляемая мощность – 80 Вт (макс.).

Внешний источник питания TekVPI (119-7465-xx) – Выходное напряжение: 12 В; выходной ток: 4,2 А; потребляемая мощность: 50 Вт.

Механические характеристики

Размеры: 180 мм (высота) * 377 мм (ширина) * 134 мм (глубина)

Масса: 3,6 кг

Высота стойки – 4 единицы (4 U)

Зазоры для охлаждения – 50 мм (2 дюйма) слева и сзади (если смотреть на прибор спереди).

Общие технические характеристики

Климатические условия

Температура: Рабочая – от 0 до +50 °C. Хранения – от –40 до +71 °C.

Относительная влажность

В рабочем состоянии – Высокая: от 5 до 60 % при температуре 30 до 50 °C. Низкая: от 5 до 95 % при температуре 0 до 30 °C.

В нерабочем состоянии – Высокая: от 5 до 60 % при температуре 30 до 55 °C. Низкая: от 5 до 95% при температуре 0 до 30 °C.

Высота над уровнем моря

В рабочем состоянии – 3000 м.

В не рабочем состоянии – 12000 м.

Вибрация случайного характера

В рабочем состоянии – 0,31 g (ср.кв.) от 5 до 500 Гц, 10 минут по каждой оси, 3 оси, 30 минут всего.

В не рабочем состоянии – 2,46 g (ср.кв.) от 5 до 500 Гц, 10 минут по каждой оси, 3 оси, 30 минут всего.

Нормативные документы

Электромагнитная совместимость – 2004/108/EC.

Безопасность – UL61010-1: 2004, CAN/CSA- C22.2 № 61010.1: 2004; соответствует EN61010-1: 2001, соответствует низковольтной директиве 2004/108/EC по безопасности изделий.

Модели MSO2000

MSO2012 – Осциллограф смешанного сигнала, 100 МГц, 1 Г выб./с, длина записи 1 М точек, число каналов 2+16.

MSO2014 – Осциллограф смешанного сигнала, 100 МГц, 1 Г выб./с, длина записи 1 М точек, число каналов 4+16.

MSO2024 – Осциллограф смешанного сигнала, 200 МГц, 1 Г выб./с, длина записи 1 М точек, число каналов 4+16.

Модели DPO2000

DPO2012 – Осциллограф с цифровым люминофором, 100 МГц, 1 Г выб./с, длина записи 1 М точек, число каналов 2.

DPO2014 – Осциллограф с цифровым люминофором, 100 МГц, 1 Г выб./с, длина записи 1 М точек, число каналов 4.

DPO2024 – Осциллограф с цифровым люминофором, 200 МГц, 1 Г выб./с, длина записи 1 М точек, число каналов 4.

Все модели включают: один пассивный пробник P2221 200 МГц 1x/10x на каждый аналоговый канал, руководство пользователя и переведенную накладку на переднюю панель, компакт-диск с документацией (063-4118-xx), ПО OpenChoice®, ПО NI LabVIEW SignalExpress™ Tektronix Edition LE, сертификат о калибровке с прослеживанием средств калибровки вплоть до Государственного института метрологии и регистрационное удостоверение системы контроля качества ISO9001, кабель питания и трехлетнюю гарантию. Кроме того, модели MSO включают: один 16-канальный логический пробник P6316 с комплектом принадлежностей и сумку для принадлежностей (016-2008-xx).

При заказе указывайте тип вилки сетевого кабеля и версию руководства.

Рекомендуемые дополнительные модули последовательных шин

DPO2EMBD – модуль запуска и анализа последовательных шин встроенных систем. Обеспечивает запуск от содержимого пакетов шин I2C и SPI и предлагает средства анализа, такие как просмотр сигналов шины, декодирование пакетов, средства поиска и таблицы декодирования пакетов с информацией о времени.

DPO2COMP – модуль запуска и анализа компьютерных последовательных шин. Обеспечивает запуск от содержимого пакетов шин RS-232/422/485/UART и предлагает средства анализа, такие как просмотр сигналов шины, декодирование пакетов, средства поиска и таблицы декодирования пакетов с информацией о времени.

DPO2AUTO – модуль запуска и анализа автомобильных последовательных шин. Обеспечивает запуск от содержимого пакетов шин CAN и LIN и предлагает средства анализа, такие как просмотр сигналов шины, декодирование пакетов, средства поиска и таблицы декодирования пакетов с информацией о времени.
