ОСЦИЛЛОГРАФЫ С ЦИФРОВЫМ ЛЮМИНОФОРОМ (СЕРИИ MSO2000 И DPO2000) ЧАСТЬ 1

Осциллографы с цифровым люминофором серии MSO2000 и DPO2000 – функциональные приборы для отладки аналого- цифровых схем

Возможность быстрого решения проблем

Осциллографы с цифровым люминофором (DPO) серии MSO2000 и DPO2000 обладают всеми необходимыми средствами для отображения сигналов и быстрой локализации проблем. Осциллографы серии DPO2000 – это первые осциллографы с длиной записи 1 млн. точек по всем каналам, функцией запуска и декодирования сигалов последовательных шин, перестраиваемым фильтром нижних частот, позволяющим увидеть мельчайшие подробности сигнала в полной полосе осциллографа, и все это в одном компактном корпусе.

Осциллографы серии MSO2000 имеют дополнительно 16 встроенных цифровых каналов, которые позволяют отображать и сопоставлять по времени аналоговые и цифровые сигналы. Такая интеграция расширяет возможности системы запуска на все 20 каналов, что идеально подходит для отладки смешанных аналого-цифровых схем.

Технология цифрового люминофора в осциллографах серии MSO2000 и DPO2000 обеспечивает захват 5000 осциллограмм в секунду и отображение градаций яркости в реальном времени.

Возможности и преимущества

Основные технические характеристики

• Модели с полосой пропускания 100 МГц и 200 МГц
• 2 или 4 аналоговых канала
• 16 цифровых каналов (серия MSO2000)
• Частота дискретизации до 1 Гвыб./с по всем каналам
• Длина записи 1 млн. отсчетов по всем каналам
• Максимальная скорость захвата 5000 осциллограмм в секунду
• Расширенные функции системы запуска

Запуск по последовательным интерфейсам и декодирование

• Запуск, декодирование и анализ сигналов последовательных шин I2C, SPI, CAN, LIN и RS-232/422/485/UART

Простота в обращении

• Система навигации и поиска Wave Inspector® обеспечивает непревзойденную эффективность анализа осциллограмм
• Перестраиваемый фильтр нижних частот FilterVu™ подавляет нежелательный шум, не мешая захватывать высокочастотные сигналы
• Яркий 7-дюймовый (180 мм) широкоэкранный ЖК-дисплей
• Порт USB 2.0 на передней панели для быстрого и простого сохранения данных
• Порт USB 2.0 на задней панели для управления осциллографом с компьютера с помощью программного обеспечения USBTMC или распечатки отчетов на принтере, совместимом с технологией PictBridge®
• Автоматическая настройка (Plug‘n’Play) при подключении к компьютеру и набор аналитического ПО
• Интерфейс пробника TekVPI® поддерживает активные, дифференциальные и токовые пробники, обеспечивая автоматическое распознавание коэффициентов ослабления
• Малый размер и небольшой вес – всего 134 мм в глубину и 3,6 кг

Разработка и анализ аналого-цифровых схем (серия MSO2000)

• Возможность сопоставления до 4 аналоговых и 16 цифровых каналов
• Запуск по параллельным шинам и их анализ
• Измерение параметров инициализации системы по нескольким каналам
• Дисплей для отображения логических состояний цифровых сигналов нового поколения

Применение

• Разработка и отладка встроенных систем
• Разработка и отладка аналого-цифровых схем
• Измерение мощности
• Автомобильная электроника
• Образование и обучение
• Разработка и отладка видеосистем

Повышение эффективности работы

Система навигации и поиска Wave Inspector®

Представьте себе, что вы пытаетесь работать в Интернете, но при этом поисковые серверы, такие как Google, не существуют, а в обозре вателе Интернета отсутствуют такие функции, как “Избранное” и “Ссылки”. Примерно так чувствует себя большинство инженеров, работая с длинной памятью осциллографа.

Длина записи является основной характеристикой осциллографа и равна числу выборок, которые можно оцифровать и сохранить за один захват. Чем больше длина записи, тем больший интервал сигнала можно захватить с определенным разрешением по времени (частотой дискретизации).

Первые цифровые осциллографы могли захватывать и сохранять всего 500 точек, что сильно затрудняло захват всей полезной информации до и после исследуемого события. С годами производители осциллографов, стремясь не отстать от требований рынка, делали длину записи все больше и больше, обеспечивая захват все больших интервалов с большим разрешением. Такие записи, состоящие из нескольких миллионов точек, зачастую содержат тысячи экранов полезной информации. И хотя за долгие годы стандартная длина записи сильно увеличилась и способна теперь удовлетворить требования большинства существующих приложений, средств эффективного просмотра, навигации и анализа длинных записей до сих пор не существовало.

Осциллографы серии Tektronix MSO/ DPO2000 предлагают новый стиль работы с длинными записями с помощью перечисленных ниже инновационных функций органов управления Wave Inspector.

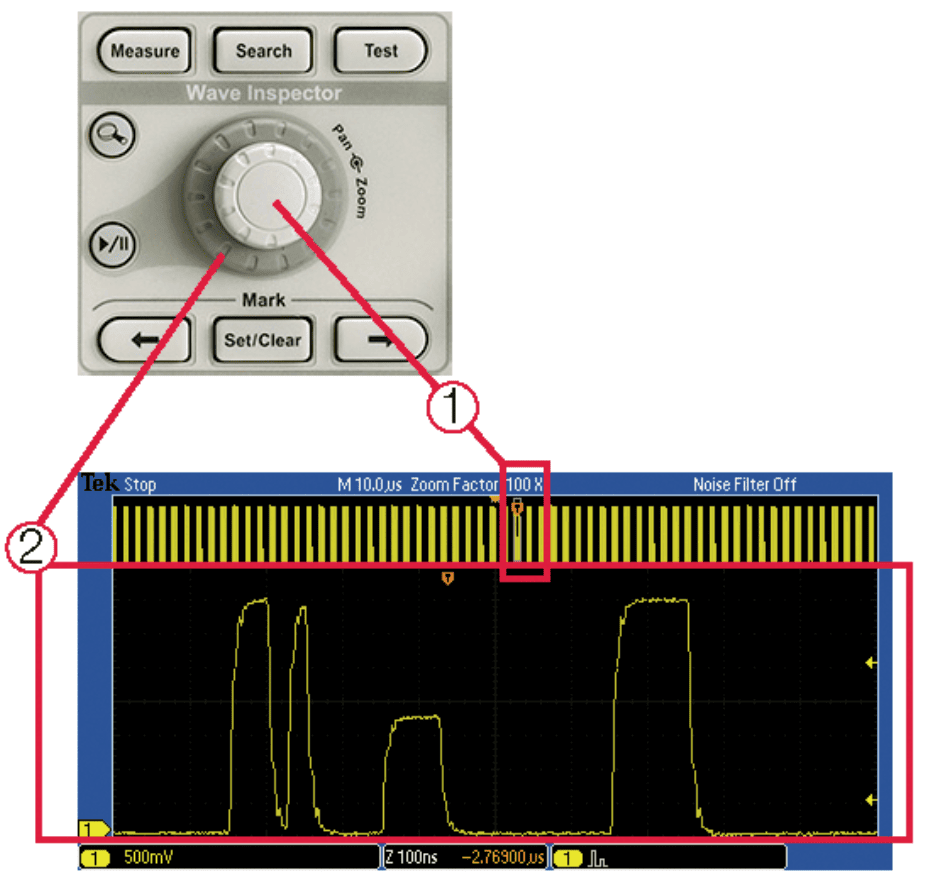

Wave Inspector обеспечивает непревзойденную эффективность просмотра, навигации и анализа сигналов. Быстро пролистайте запись длиной 1 млн. точек, поворачивая внешнюю ручку панорамирования (2). За считанные секунды перейдите из начала в конец. Заметили что-то интересное и хотите разглядеть получше? Просто поверните внутреннюю ручку (1).

Zoom/Pan (масштабирование/ панорамирование) – специальная сдвоенная ручка на передней панели позволяет интуитивно управлять масштабированием и панорамированием. Внутренняя ручка регулирует коэф-фициент увеличения (или масштаб).

Поворот этой ручки по часовой стрелке включает масштабирование с прогрессивным возрастанием коэффициента увеличения, тогда как поворот против часовой стрелки уменьшает коэффициент увеличения и, в конечном итоге, отключает масштабирование. Внешняя ручка перемещает увеличенное изображение вправо или влево, позволяя отыскать интересующий вас фрагмент. Кроме того, внешняя ручка с механизмом обратной связи позволяет контролировать скорость перемещения осциллограммы пропорционально углу поворота. Чем дальше вы поворачиваете внешнюю ручку, тем быстрее перемещается изображение. Направление панорамирования изменяется путем поворота ручки в другую сторону.

Вам больше не придется открывать несколько меню, чтобы настроить масштабирование.

Play/Pause (пауза/воспроизведение) – расположенная на передней панели специальная кнопка Пауза/Воспроизведение позволяет автоматически перемещать изображение по экрану, пока вы не заметите какую-либо аномалию или событие. Скорость и направление воспроизведения управляются ручкой панорамирования. И снова, чем больше угол поворота ручки, тем быстрее перемещается осциллограмма, а для изменения направления воспроизведения достаточно повернуть ручку в другую сторону.

Метки – Заметили в сигнале нечто важное? Нажмите на передней панели кнопку Set Mark (пометить), и вставьте в сигнал одну или несколько «закладок». Перемещение между метками выполняется очень просто с помощью кнопок передней панели Назад () и Вперед ().

Поиск меток – Не хотите терять время, вручную исследуя весь захваченный сигнал в поисках интересующего вас события? Осциллографы серии MSO/ DPO2000 предлагают удобную функцию автоматического поиска, которая позволяет просматривать захваченные сигналы и отыскивать события по заданному критерию. Все соответствующие события отмечаются маркерами, а затем по ним можно легко перемещаться с помощью кнопок передней панели Назад () и Вперед ().

Поиск можно выполнять по фронту, ширине импульса, глитчам, по логическому состоянию, по установке и удержанию, по длительности переднего/заднего фронта и по содержимому пакетов шин I2C, SPI, RS-232/422/485/ UART, CAN и LIN.

1-й шаг поиска: указываем, что искать

2-й шаг поиска: MSO/DPO2000 автоматически просматривает запись и отмечает каждое событие треугольником.

3-й шаг поиска: перемещаемся от одного события к другому с помощью кнопок Вперед и Назад.

Оцените осциллографы серии MSO/DPO2000 в действии

Интерактивная презентация MSO/DPO2000 на сайте www.tektronix.com/mso2000.

Система запуска и анализа последовательных интерфейсов

Одним из наиболее распространенных приложений, требующих записей большой длины, является анализ последовательных данных во встроенных системах. Сегодня они встречаются на каждом шагу. В их состав могут входить разные типы устройств, включая микропроцессоры, микроконтроллеры, цифровые сигнальные процессоры, ОЗУ, ЭСППЗУ, ПЛИС, ЦАП, АЦП и устройства ввода/ вывода. Традиционно эти устройства взаимодействуют друг с другом и с внешним оборудованием через многоразрядные параллельные шины. Однако сегодня все чаще вместо параллельных шин используются последовательные шины в связи более компактной трассировкой на печатной плате, меньшим числом выводов, меньшей потребляемой мощностью, встроенной синхронизацией, более стойкой к помехам дифференциальной передаче сигнала и, самое главное, благодаря меньшей цене. Кроме того, существует масса серийно выпускаемых компонентов от надежных производителей, что существенно ускоряет разработку.

И хотя последовательные шины обладают целым рядом преимуществ, они порождают сложные проблемы, не характерные для их предшественников (параллельных шин).

Отладка шин и систем становится сложнее, выделение интересующих событий и интерпретация изображений на экране осциллографа требует больше времени. Осциллографы серии MSO2000 и DPO2000 успешно решают эти проблемы и дают в руки инженерам превосходные средства работы с такими последовательными шинами, как I2C, SPI, RS-232/422/485/UART, CAN и LIN.

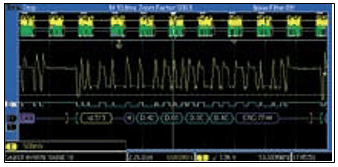

МSO/DPO2000 могут запускаться по конкретным пакетам данных на шине I²C. Можно больше не подсчитывать фронты и единицы с нулями. Специальное представление данных шины позволяет декодировать содержимое пакетов и в том числе Старт, Адрес, Чтение/Запись, Данные и Стоп. А добавление временных параметров данных шины позволяет быстро определять значения двух сигналов.

Цифровой пробник P6316 для осциллографов серии MSO2000 упрощает подключение к тестируемому устройству.

Отображение шины – обеспечивает высокоуровневое комбинированное отображение отдельных сигналов шины (тактовой частоты, данных, сигнала выбора кристалла и т.п.), упрощая идентификацию начала и конца пакетов и субпакетных компонентов, таких как адрес, данные, идентификатор, CRC и т.п.

Запуск по последовательным шинам – возможен запуск по содержимому пакетов, например, от начала пакета, конкретных адресов, конкретных данных, уникальных идентификаторов и т.п., многих популярных последовательных интерфейсов – I2C, SPI, RS232/422/485/UART, CAN и LIN.

Декодирование сигналов шины – Вам надоело просматривать сигналы, подсчитывая тактовые импульсы и проверяя каждый бит, а затем объединять эти биты в байты и определять шестнадцатеричные значения? Пусть осциллограф делает это сам! Если определить шину, осциллограф будет декодировать каждый пакет на этой шине и отображать его значение в шестнадцатеричном, двоичном, десятичном (только для LIN) или в текстовом (только для RS-232/422/485/UART) формате.

Таблица событий – помимо отображения декодированных пакетов в представлении данных шины, можно просматривать все захваченные пакеты в табличной форме, примерно так, как они отображаются логическим анализатором. Пакеты получают метку времени и перечисляются последовательно, причем каждый компонент располагается в отдельном столбце (адрес, данные и т.п.). Таблицу событий можно экспортировать для дальнейшего анализа.

Поиск – запуск по последовательным шинам очень полезен для выделения интересующих событий, но что вы делаете после захвата такого события вместе с окружающими его данными? Ранее вам приходилось вручную просматривать осциллограмму, подсчитывать и конвертировать биты и искать причину появления события. Осциллографы серии MSO2000 и DPO2000 могут автоматически просматривать захваченные данные и выполнять поиск по заданным критериям, включая содержимое последовательных пакетов. Каждое найденное событие маркируется для облегчения навигации. Быстрое перемещение между метками выполняется очень просто с помощью кнопок передней панели Назад () и Вперед ().

Дисплей для отображения логических состояний цифровых сигналов нового поколения

Разработка и анализ аналого- цифровых схем (MSO2000)

Сегодня инженерам, занятым разработкой встроенных систем, приходится иметь дело с постоянно растущей сложностью этих систем, в которых могут использоваться различные аналоговые сигналы, быстрые и медленные последовательные шины, микропроцессорные шины и многое другое. Для взаимодействия ИМС часто используются последовательные протоколы, такие как I2C и SPI, но и параллельные шины все еще находят достаточно широкое применение.

Микропроцессоры, ПЛИС, аналого- цифровые преобразователи (АЦП) и цифро-аналоговые преобразователи (ЦАП) – вот лишь неполный перечень ИМС, создающих специфические трудности при проектировании встроенных систем. Для решения этой проблемы осциллографы смешанных сигналов серии MSO2000 предлагают 16 дополнительных цифровых каналов. Эти каналы полностью интегрированы в интерфейс пользователя осциллографа, упрощая работу и облегчая решение проблем, связанных с аналого-цифровыми сигналами.

Выходной сигнал ЦАП. Обратите внимание, как FilterVu™ четко отображает незашумленные ступеньки сигнала ЦАП на кривой переднего плана (желтая), подавляя все частоты выше 5,5 кГц. Кроме того, FilterVu захватывает и отображает высокочастотные глитчи в полной полосе пропускания осциллографа на кривой заднего плана (оранжевая).

 ПРОДОЛЖЕНИЕ СЛЕДУЕТ…
