ОСЦИЛЛОГРАФЫ С ЦИФРОВЫМ ЛЮМИНОФОРОМ. ОСЦИЛЛОГРАФЫ СМЕШАННЫХ СИГНАЛОВ (ЧАСТЬ 2)

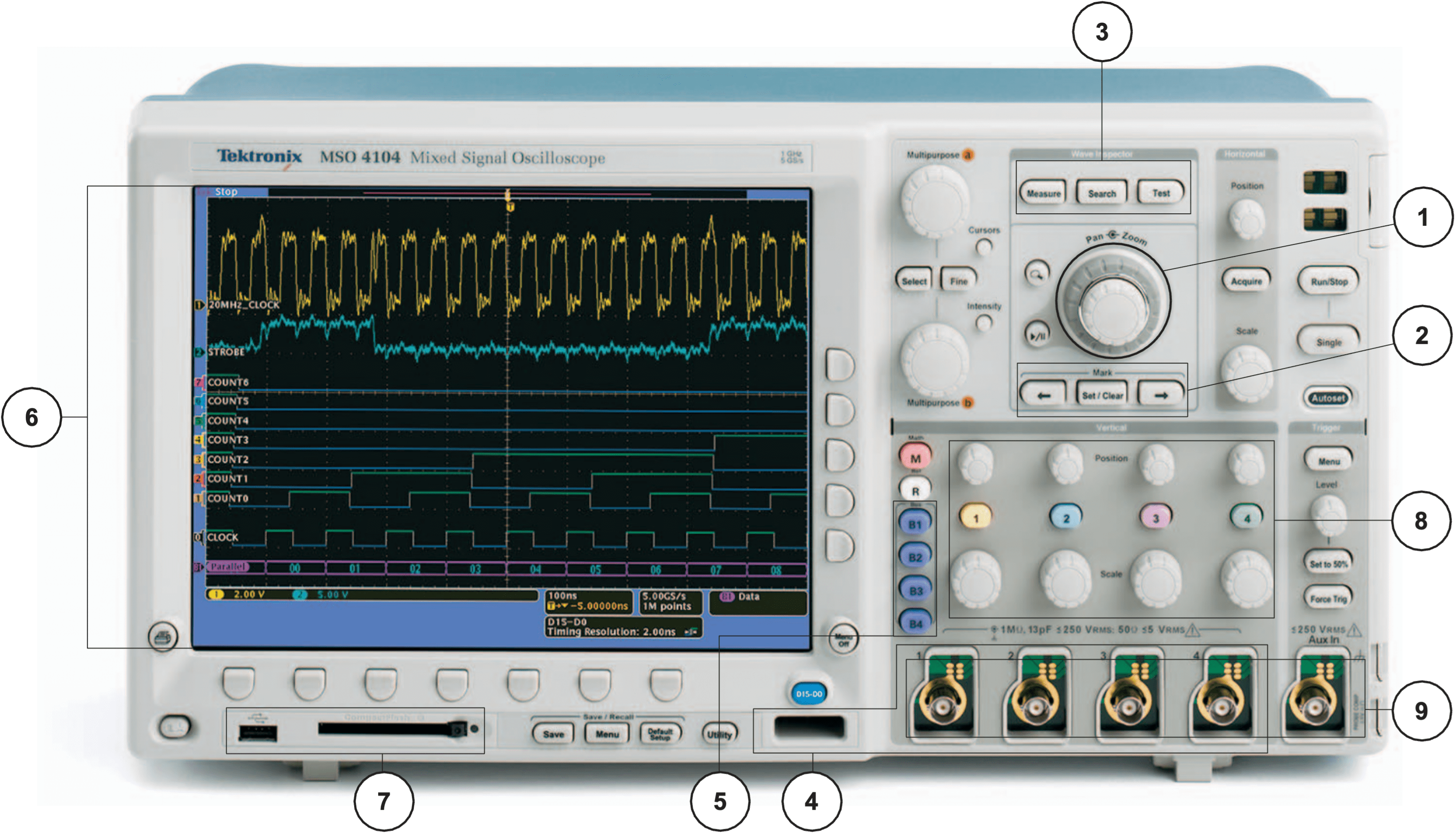

1. Масштаб и просмотр. Для масштабирования и просмотра выделены специальные ручки на передней панели. Внутренняя ручка предназначена для управления коэффициентом масштабирования, а внешняя ручка – для перемещения окна масштабирования по осциллограмме. Перемещаться по осциллограмме становится совсем просто.
2. Метки. Вы хотите поставить метку на осциллограмме, чтобы потом быстро найти нужный участок? Нажмите кнопку «Установить метку», и на осциллограмме появится «закладка». Кнопки (<—) и (—>) позволяют перемещаться по меткам, установленным пользователем, и находить установленные метки.
3. Поиск. Вы устали постоянно крутить ручку положения по горизонтали, чтобы найти нужной событие? Воспользуйтесь мощной функцией поиска в осциллографе серии 4000, чтобы найти и пометить все события, отвечающие заданным условиям. В число условий поиска входят фронт, длительность импульса, рант, логические условия, время установки и удержания, время нарастания или спада, а также содержимое пакетов шин I2C, SPI, CAN, LIN, FlexRay и RS-32/422/485/UART.
4. 2 или 4 аналоговых канала и 16 цифровых каналов. Просмотр и запуск по вплоть до 20 скоррелированным по времени сигналам на одном экране. (16 цифровых каналов имеются только на моделях MSO.)
5. Параллельные и последовательные шины. Запуск по содержимому пакета параллельной или последовательной шины, просмотр собранных данных в виде шины с пакетами, декодированными в шестнадцатиразрядном, двоичном или ASCII представлении, поиск определенного содержимого пакета в собранных данных и даже декодирование и просмотр всех пакетов в табличном формате, как на логическом анализаторе. Поддерживаются стандарты I2C, SPI, CAN, LIN, FlexRay и RS-32/422/485/UART. Одновременно можно анализировать до двух шин на осциллографах серии DPO4000 и до четырех – на осциллографах серии MSO4000. (Анализ параллельных шин возможен только осциллографах смешанных сигналов MSO.)
6. Великолепный экран. Осциллографы серии 4000 имеют большой экран и высокое разрешение – диагональ экрана 10,4 дюйма (264 мм), а разрешение 1 024 x 768 (XGA).
7. Устройства хранения информации большой емкости. Порты USB и CompactFlash, расположенные на передней панели, позволяют использовать простые и удобные средства хранения информации для сохранения снимков экрана осциллографа, данных осциллограмм и настроек осциллографа. Еще два хост- порта USB, расположенные на задней панели, предназначены для подключения периферийных устройств, так же как и порт устройств USB для управления прибором с помощью интерфейса USBTMC.
8. Элементы управления отображением по вертикали. Элементы управления отображением по вертикали с ручками для каждого канала упрощают работу и делают ее интуитивно понятной. Теперь не требуется использовать один комплект элементов управления отображением по вертикали для всех четырех каналов!
9. TekVPI®. Новый интерфейс пробников TekVPI позволяет напрямую подключать токовыe пробники к прибору. Имеются интуитивно понятные органы управления на корпусе компенсатора, возможность дистанционного управления настройками пробника и усовершенствованные средства обмена информацией между осциллографом и пробником.

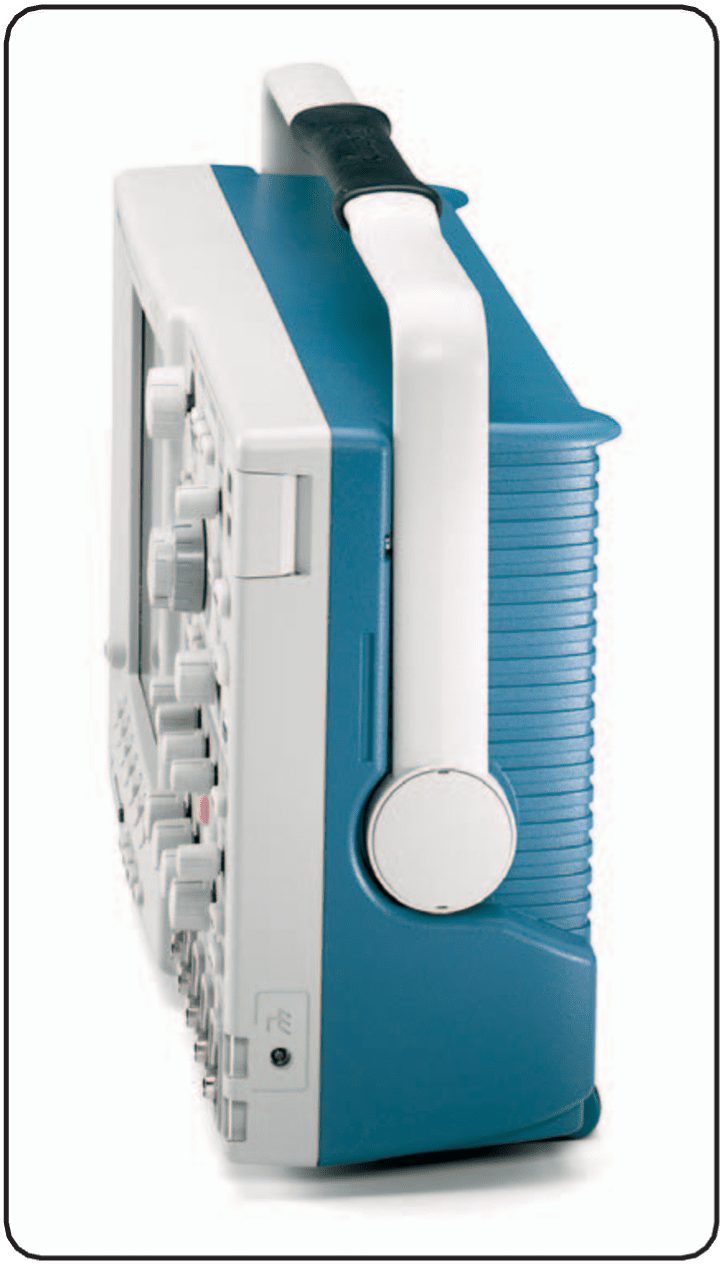

Глубина всего 137 мм! При впечатляющих рабочих характеристиках, большом экране и управлении с ручками для каждого канала осциллографы серии 4000 имеют размер всего 137 мм в глубину и освобождают ценное место на рабочем столе.

Другие применения

Разработка видеотехники

Многие разработчики видеотехники до сих пор остаются верны аналоговым осциллографам, считая, что только градации интенсивности свечения аналогового экрана позволяют разглядеть некоторые детали осциллограмм видеосигналов. Высокая скорость сбора осциллограмм осциллографов серии 4000 и возможность просмотра сигнала с различной яркостью вместе позволяют получить такое же насыщенное информацией изображение, как и аналоговый осциллограф, но значительно более детализированное. Вместе с тем приборы обладают всеми преимуществами цифровых осциллографов.

Такие стандартные средства, как масштабные сетки IRE и «мВ», выдержка по полям, полярность видеосигнала и автоустановка, способная обнаруживать видеосигналы, делают осциллографы серии 4000 самыми простыми в использовании среди имеющихся на рынке осциллографов для видеоприложений. Имея полосу пропускания до 1 ГГц и четыре канала, осциллографы семейства 4000 обеспечивают вполне достаточное быстродействие для применения в аналоговой и цифровой видеотехнике.

Наконец, у осциллографов серии 4000 еще больше расширились возможности анализа видеосигналов благодаря дополнительному модулю DPO4VID, предназначенному для работы с видеоприложениями. Этот модуль обеспечивает самый широкий набор видов запуска на HDTV и пользовательские (нестандартные) видео сигналы.

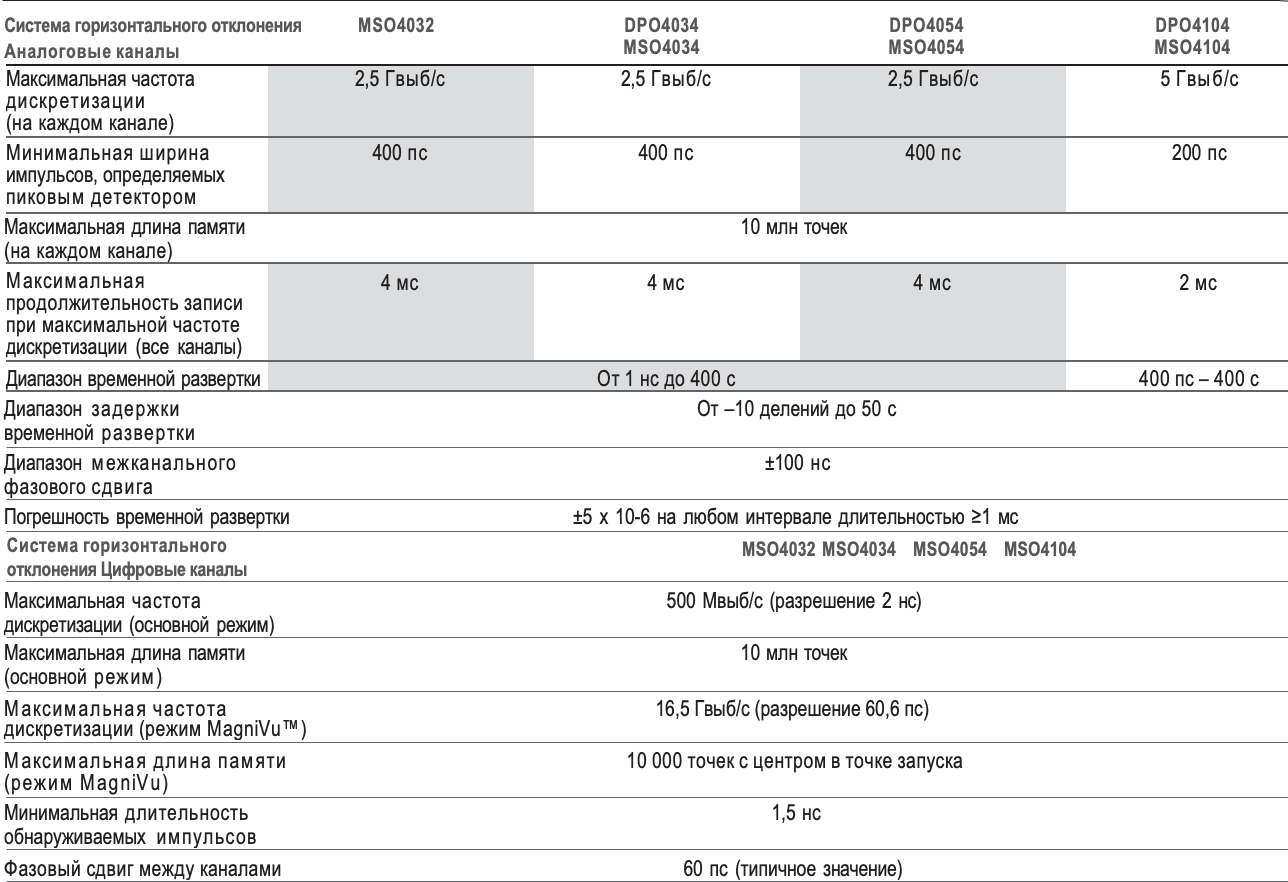

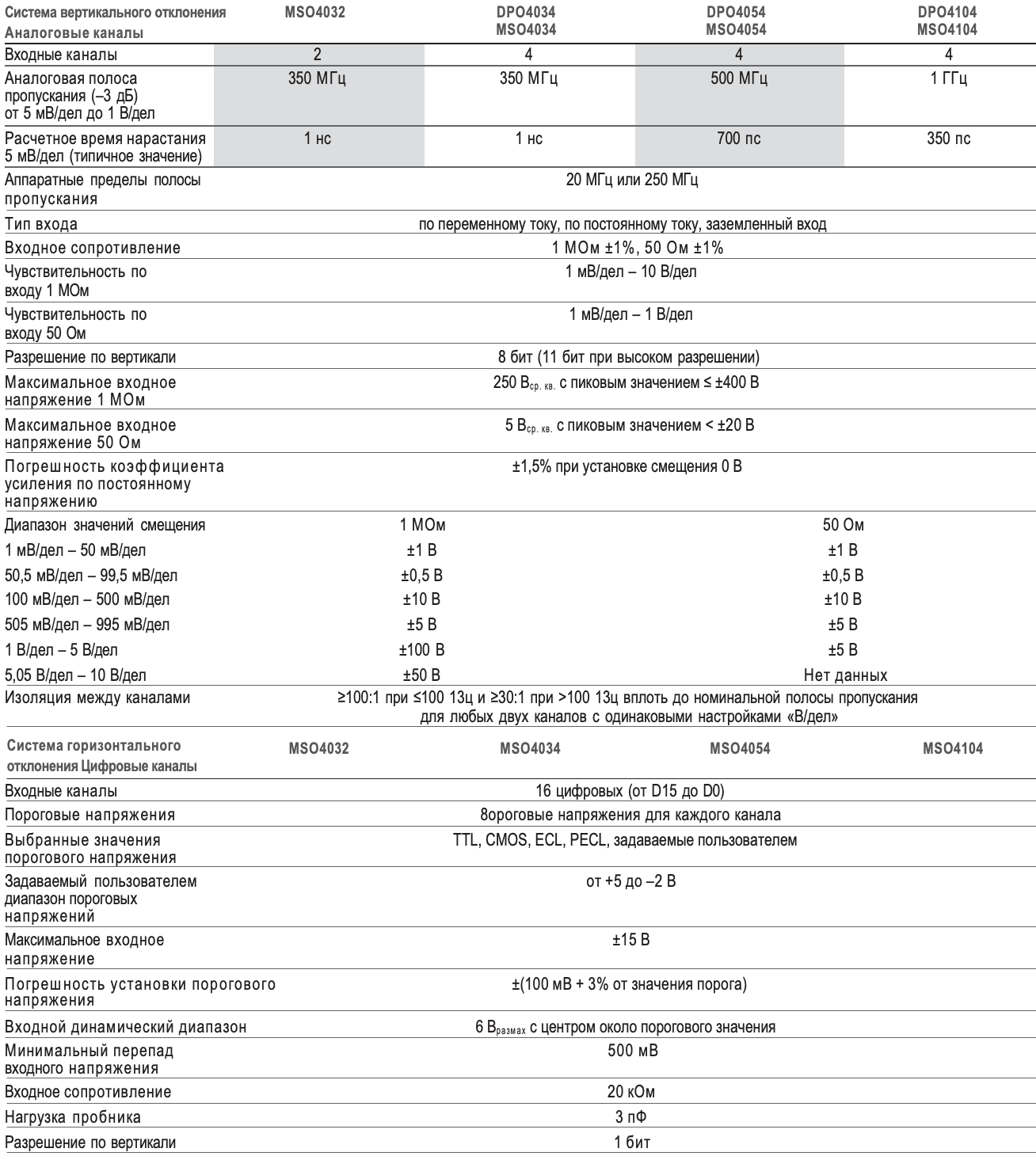

Характеристики

Система запуска

Основные режимы запуска – автоматический, нормальный и однократный.

Тип входа запуска – Связь по входу запуска по постоянному току, подавление ВЧ (ослабление частот > 50 кГц), подавление НЧ (ослабление частот < 50 кГц), подавление шума (с уменьшением чувствительности).

Диапазон выдержки запуска – от 20 нс до 8 с.

Чувствительность

Внутренняя при связи по постоянному току – 0,4 деления от 0 до 50 МГц с увеличением до 1 деления при номинальной полосе пропускания. Внешняя (дополнительный вход) – 200 мВ от постоянного тока до 50 МГц, с увеличением до 500 мВ на частоте 250 МГц.

Диапазон уровней запуска

По всем каналам – ±8 делений от центра экрана.

Внешний (дополнительный вход) – ±8 В.

Режимы запуска

По фронту – положительный или отрицательный наклон на любом канале или на дополнительном входе на передней панели. Связь по постоянному току, с подавлением ВЧ, с подавлением НЧ и подавлением шума.

По последовательности (синхронизация B) – задержка запуска по времени – от 4 нс до 8 с. *ли задержка запуска по числу событий – от 1 до 9 999 999 событий.

По длительности импульса – запуск по длительности положительного или отрицательного импульса, которая >, <, = или ≠ аданному периоду времени.

По ранту – запуск по импульсу, пересекающему первый пороговый уровень, но не пересекающему второй пороговый уровень до повторного пересечения первого.

Логический – запуск по ложному или истинному значению логической функции каналов в течение заданного периода времени. В качестве тактового сигнала можно использовать любой вход, логическая функция определяется по фронтам тактового сигнала. Функции (*, *Л*, *->Е, *Л*->Е) задаются для всех аналоговых и цифровых входных каналов, представленных значениями уровней «Высокий», «Низкий» и «Не учитывается». Время установки и удержания – запуск по нарушению времени установки и удержания между тактовым сигналом и сигналом данных, представленных во всех входных каналах.

Время нарастания и спада – запуск по фронту импульса с наклоном больше или меньше заданного. Можно выбрать положительный наклон, отрицательный или оба наклона.

Видео – запуск по строкам, нечетным, четным и любым полям в видеосигналах стандартов NTSC, PAL и SECAM.

Расширенный анализ видеосигналов (дополнительная возможность) – запуск по видеосигналам стандарта 480p/60, 576p/50, 720p/30, 720p/50, 720p/60, 875i/60, 1080i/50, 1080i/60, 1080p/24, 1080p/24sF, 1080p/25, 1080p/30, 1080p/50, 1080p/60, и пользовательские стандарты двухуровневой и трехуровневой видеосинхронизации.

I 2C (дополнительная опция) – запуск по сигналам «Start», «Repeated Start», «Stop», «Missing ACK», «Address» (7 или 10 бит), «Data» или «Address and Data» на шинах I 2C с быстродействием до 3,4 Мб/с. SPI (дополнительная опция) – запуск по сигналам «SS», «Idle Time», «MOSI», «MISO» или «MOSI and MISO» на шинах SPI быстродействием до 10 Мб/с (недоступна на DPO4032).

CAN (дополнительная опция) – запуск по сигналам «Start of Frame», «Frame Type» (данные, дистанционный сигнал, ошибка, перегрузка), «Identifier» (стандартный или расширенный), «Data», «Identifier and Data», «End of Frame», «Missing ACK» или «Bit Stuffing Errors» на шинах CAN с быстродействием до 1 Мб/с. Дополнительно можно задать условия запуска по данным ≤, <, =, >, ≥ или ≠ установленному значению данных. Точка выборки настраивается пользователем; настройка по умолчанию 50%.

RS-232/422/485/UART (дополнительная опция) – Запуск типов «Tx start bit», «Rx start bit», «Tx end of packet», «Rx end of packet», «Tx data», «Rx data», «Tx Parity Error» и «Rx Parity Error».

LIN (дополнительная возможность) – Запуск по сигналам «Sync», «Identifier», «Data», «Identifier and Data», «Wakeup Frame», «Sleep Frame» или ошибки, такие как «Sync», «Parity» или «Checksum Errors». FlexRay (дополнительная возможность) – запуск по сигналам «Start of Frame», «Type of Frame» (Normal, Payload, Null, Sync, Startup), «Identifier», «Cycle Count», «Complete Header Field», «Data», «Identifier and Data», «End of Frame» или ошибки, такие как «Header CRC», «Trailer CRC», «Null Frame», «Sync Frame» или «Startup Frame Errors». Параллельный (доступен только на осциллографах модели MSO) – запуск на значения данных параллельной шины.

Режимы регистрации данных

Выборка – сбор значений выборок.

Пиковое детектирование – фиксация узких выбросов (до 200 пс) на всех скоростях развертки. Усреднение – усредняется от 2 до 512 осциллограмм.

Огибающая – огибающая по минимумам и максимумам отображает данные пикового детектирования за несколько циклов сбора данных.

Высокое разрешение – узкополосное усреднение в реальном времени позволяет снизить случайные шумы и повысить разрешение.

Прокрутка – перемещение осциллограмм по экрану справа налево при скорости развертки ниже или равной 40 мс/дел.

Измерения осциллограмм

Курсоры – осциллограмма и экран.

Автоматические измерения – 29 измерений; до восьми из них могут одновременно отображаться на экране. В их число входят измерения периода, частоты, задержки, времени нарастания, времени спада, положительной скважности, отрицательной скважности, длительности положительного импульса, длительности отрицательного импульса, длительности вспышки, фазы, положительного выброса, отрицательного выброса, размаха, амплитуды, верхнего уровня, нижнего уровня, максимума, минимума, среднего значения, среднего значения цикла, среднеквадратичного значения, среднеквадратичного значения цикла, числа положительных импульсов, числа отрицательных импульсов, числа передних фронтов, числа задних фронтов, площади и площади цикла.

Статистика измерений – среднее значение, минимум, максимум, стандартное отклонение.

Опорные уровни – опорные уровни для измерений задаются пользователем в процентах или в единицах измерения.

Стробирование – выделение места измерения внутри накопленного сигнала, с помощью экранных курсоров или курсоров осциллограммы.

Расчет осциллограмм

Арифметические операции – сложение, вычитание, умножение и деление осциллограмм.

Математические функции – интегрирование, дифференцирование, БПФ.

БПФ – амплитудный спектр. Настройка вертикального масштаба БПФ линейный среднеквадратичный или дБВ среднеквадратичные и окна БПФ – «Выпр.», «Хемминг», «Хеннинг» или «Blackman-Harris». Дополнительные математические операции – задание сложных математических выражений, включающих осциллограммы, математические функции, скаляры, до двух переменных, настраиваемых пользователем, а также результаты параметрических измерений, например (Intg(Ch1-Mean(Ch1)) x 1,414 x VAR1).

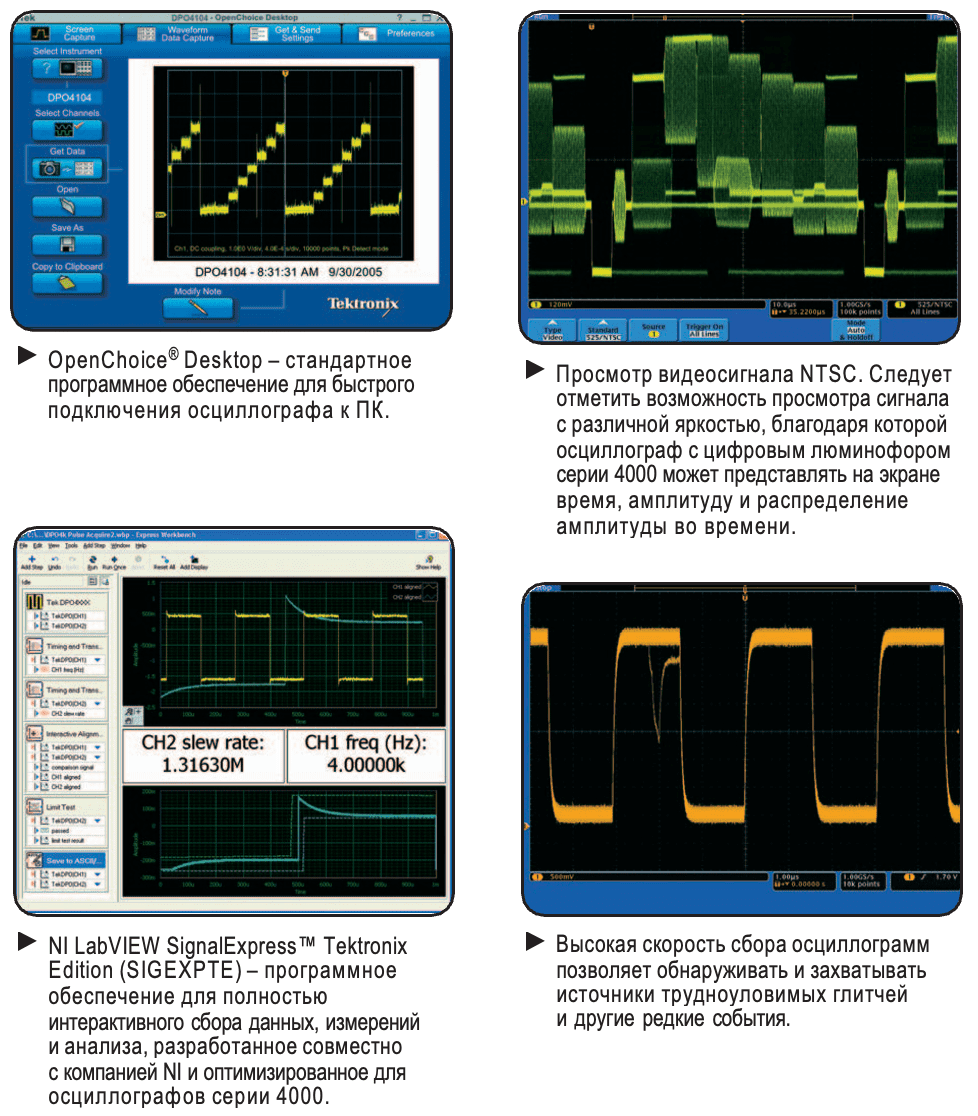

Программное обеспечение

NI LabVIEW SignalExpress Tektronix Edition LE – полностью интерактивная программная среда измерений, оптимизированная для осциллографов серии 4000; позволяет мгновенно собирать, генерировать, анализировать, сравнивать, импортировать и сохранять данные измерений и сигналы с помощью интуитивно понятного и не требующего программирования пользовательского интерфейса, основанного на операции перетаскивания. Программное обеспечение предоставляет постоянный доступ к стандартной поддержке сбора данных, управления, просмотра и экспорта сигналов в реальном времени для осциллографов серии 4000. Полная версия предоставляет возможность дополнительной обработки сигналов, расширенного анализа, обработки смешанных сигналов, развертывания осциллограмм, проверки пределов, возможность пошаговой обработки, задаваемой пользователем, и доступна в каждом приборе в течение 30-дневного пробного периода.

OpenChoice® Desktop – позволяет быстро и просто осуществлять связь между 8К, работающим под управлением Windows, и осциллографом серии 4000 через шину USB или LAN. Поддерживает передачу и сохранение настроек, осциллограмм, измерений и снимков экрана.

Драйвер IVI – предоставляет стандартный интерфейс программирования прибора для распространенных приложений, таких как LabVIEW, LabWindows/CVI, Microsoft .NET и MATLAB.

Характеристики экрана

Тип экрана – 10,4 дюйма (264 мм), цветной жидкокристаллический TFT-экран.

Разрешение экрана – 1 024 пиксела по горизонтали x 768 пикселов по вертикали (XGA).

Виды осциллограмм – векторы, точки, переменное послесвечение, бесконечное послесвечение.

Масштабные сетки – полная, cетка, перекрестие, кадр, IRE и «мВ».

Формат – YT и одновременно XY/YT.

Скорость захвата сигналов – до 50 000 осциллограмм в секунду.

Порты ввода-вывода

Драйвер CompactFlash – доступ на передней панели (Тип 1).

Полноскоростной порт USB 2.0 – поддерживает съемные запоминающие USB-устройства, принтеры и клавиатуру. Два порта размещены на задней панели, один – на передней.

Порт USB 2.0 высокоскоростных устройств – Разъем, расположенный на задней панели, позволяет управлять осциллографом через интерфейс USBTMC или GPIB с помощью адаптера TEK-USB-488.

Порт LAN – разъем RJ-45, поддерживает стандарт 10/100Base-T.

Видеопорт XGA – разъем DB-15, розетка, используется для отображения экрана осциллографа на внешнем мониторе или проекторе. Дополнительный вход – Разъем BNC на передней панели. Входной импеданс 1 МОм. Максимальное напряжение на входе 250 Вср. кв. с пиковым значением ±400 В.

Выход компенсатора пробника – контакты на передней панели.

Амплитуда 2,5 В – частота 1 кГц.

Выход запуска – байонетный разъем (BNC) на задней панели; при запуске осциллографа на нем появляется импульс положительной полярности. Замок Kensington – прорезь на задней панели под стандартный замок Kensington (для защиты от краж).

Источник питания

Напряжение источника питания – от 100 до 240 В ±10%.

Частота источника питания – от 47 до 66 Гц (от 90 до 264 В), от 360 до 440 Гц (от 100 до 132 В). Потребляемая мощность – 250 Вт максимум.

Физические характеристики

Размеры: 229 мм (высота) * 439 мм (ширина) * 137 мм (длина)

Масса: 5 кг (нетто), 9,5 кг (в упаковке)

Вариант для монтажа в стойку: 5U

Просвет для охлаждения: 51 мм, обязательно с левой стороны и со стороны задней панели прибора

 Общие характеристики

Требования к окружающей среде

Условия окружающей среды. В рабочем состоянии – от 0 до +50 °C. При хранении – от –20 до +60 °C

Влажность. В рабочем состоянии – Верхнее значение: от 40 до 50 °C, относительная влажность от 10 до 60 %. Нижнее значение: от 0 до 40 °C, относительная влажность от 10 до 90 %. При хранении – Верхнее значение: от 40 до 60 °C, относительная влажность от 5 до 60 %. Нижнее значение: от 0 до 40 °C, относительная влажность от 5 до 90 %.

Высота над уровнем моря. В рабочем состоянии – 3 000 метров. При хранении – 12 000 метров.

Случайная вибрация. В рабочем состоянии – 0,31 Gср. кв. от 5 до 500 Гц, 10 минут по каждой оси, 3 оси, всего 30 минут. При хранении – 2,46 Gср. кв. от 5 до 500 Гц, 10 минут по каждой оси, 3 оси, всего 30 минут.

Соответствие нормативам. Электромагнитная совместимость – 89/336/EEC. Безопасность – UL61010-1, второе издание; CSA61010-1, второе издание, EN61010-1:2001; IEC 61010-1:2001.

ПРОДОЛЖЕНИЕ СЛЕДУЕТ…
