ОСЦИЛЛОГРАФ С ЦИФРОВЫМ ЛЮМИНОФОРОМ СЕРИИ DPO4000. ЧАСТЬ 2

Магазин Gtest(R) предлагает широкую номенклатуру осциллографов на приводимой в самом конце Раздела страничке сайта, а также рекомендуемые приборы и статьи для самообразования

 Другие применения

Разработка видеотехники

Многие разработчики видеотехники до сих пор остаются верны аналоговым осциллографам, считая, что только градации интенсивности свечения аналогового экрана позволяют разглядеть некоторые детали осциллограмм видеосигналов. Высокое быстродействие осциллографов серии DPO4000 при сборе данных и возможность просмотра сигнала с различной яркостью вместе позволяют получить такое же насыщенное информацией изображение, как и аналоговый осциллограф, но значительно более детализированное.

Вместе с тем приборы обладают всеми преимуществами цифровых осциллографов. Такие стандартные средства, как масштабные сетки IRE и «мВ», выдержка по полям, полярность видеосигнала и автоустановка, способная обнаруживать видеосигналы, делают осциллографы семейства DPO4000 самыми простыми в использовании среди имеющихся на рынке осциллографов для видеоприложений. Благодаря полосе пропускания до 1 ГГц и четырем аналоговым каналам осциллографы семейства DPO4000 обладают вполне достаточными характеристиками для применения в аналоговой и цифровой видеотехнике.

Наконец, у осциллографов семейства DPO4000 еще больше расширились возможности анализа видеосигналов благодаря дополнительному модулю DPO4VID, предназначенному для работы с видеоприложениями. Этот модуль предоставляет самые широкие в отрасли возможности по работе с HDTV и пользовательской (нестандартной) видеосинхронизации.

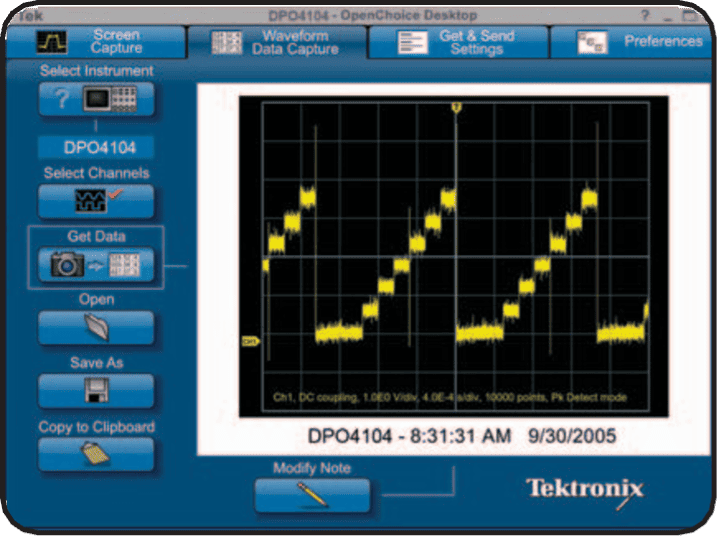

OpenChoice® Desktop – стандартное программное обеспечение для быстрого подключения осциллографа к 32.

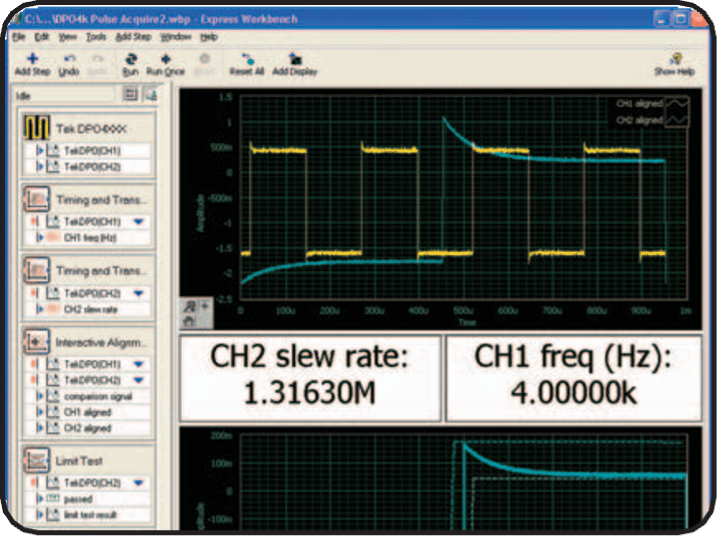

National Instruments LabVIEW Signal- Express™ Tektronix Edition (SIGEXPTE) – программное обеспечение для полностью интерактивного сбора данных, измерений и анализа, разработанное совместно с компанией National Instruments и оптимизиро- ванное для осциллографов серии DPO4000.

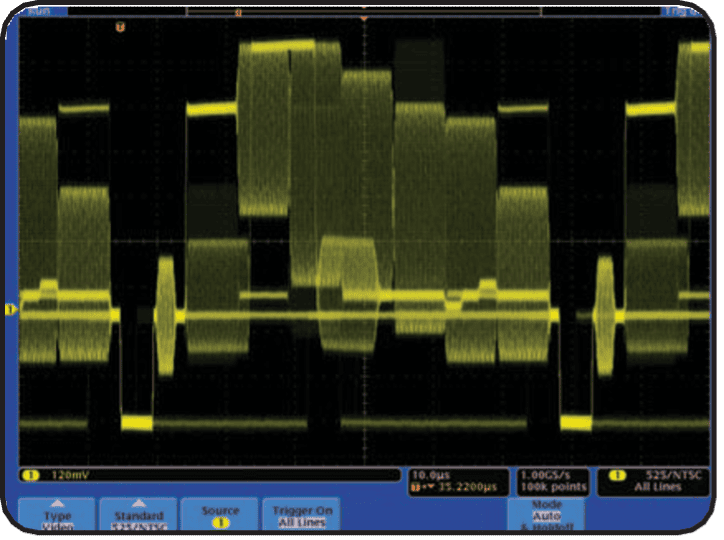

Просмотр видеосигнала NTSC. Следует отметить возможность просмотра сигнала с различной яркостью, благодаря которой осциллограф с цифровым люминофором может представлять на экране время, амплитуду и распределение амплитуды по времени.

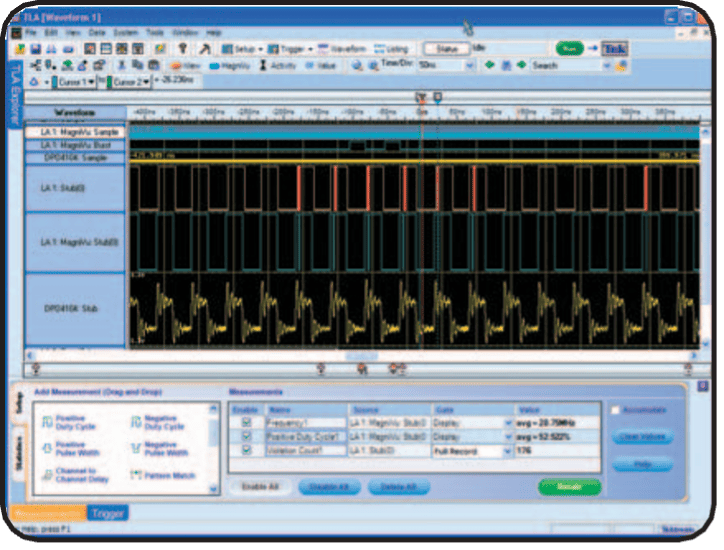

Функция интегрированного представления Tektronix Integrated View (iView™) позволяет объединить на одном экране быстродействие и точность измерений осциллографа Tektronix с многоканальностью и развитыми возможностями запуска логических анализаторов Tektronix, что позволяет разработчикам быстро проверять и отлаживать системы.

Разработка и отладка цифровых устройств

Возможность совместной работы осциллографов серии DPO4000 с логическими анализаторами серии Tektronix TLA5000, появившаяся благодаря функции Tektronix’ Integrated View (iView™), позволяет разработчикам цифровых устройств решать проблемы целостности сигнала, а также существенно ускорить и упростить отладку и проверку разрабатываемых систем.

Функция iView полностью объединяет высокое быстродействие и точность измерений осциллографов Tektronix с многоканальностью и развитыми возможностями запуска логических анализаторов Tektronix. Такое объединение помогает разработчикам просматривать на одном экране совмещенные по времени цифровые и аналоговые данные и выявлять аналоговые характеристики цифровых сигналов, вызывающие сбои системы. Мастер iView упрощает объединение осциллографа с логическим анализатором, предоставляя пользователю указания по настройке и подключению. Калибровка приборов пользователем не требуется. После настройки функция iView действует автоматически. В результате пользователь получает объединенный прибор для отладки и устранения неисправностей цифровых устройств.

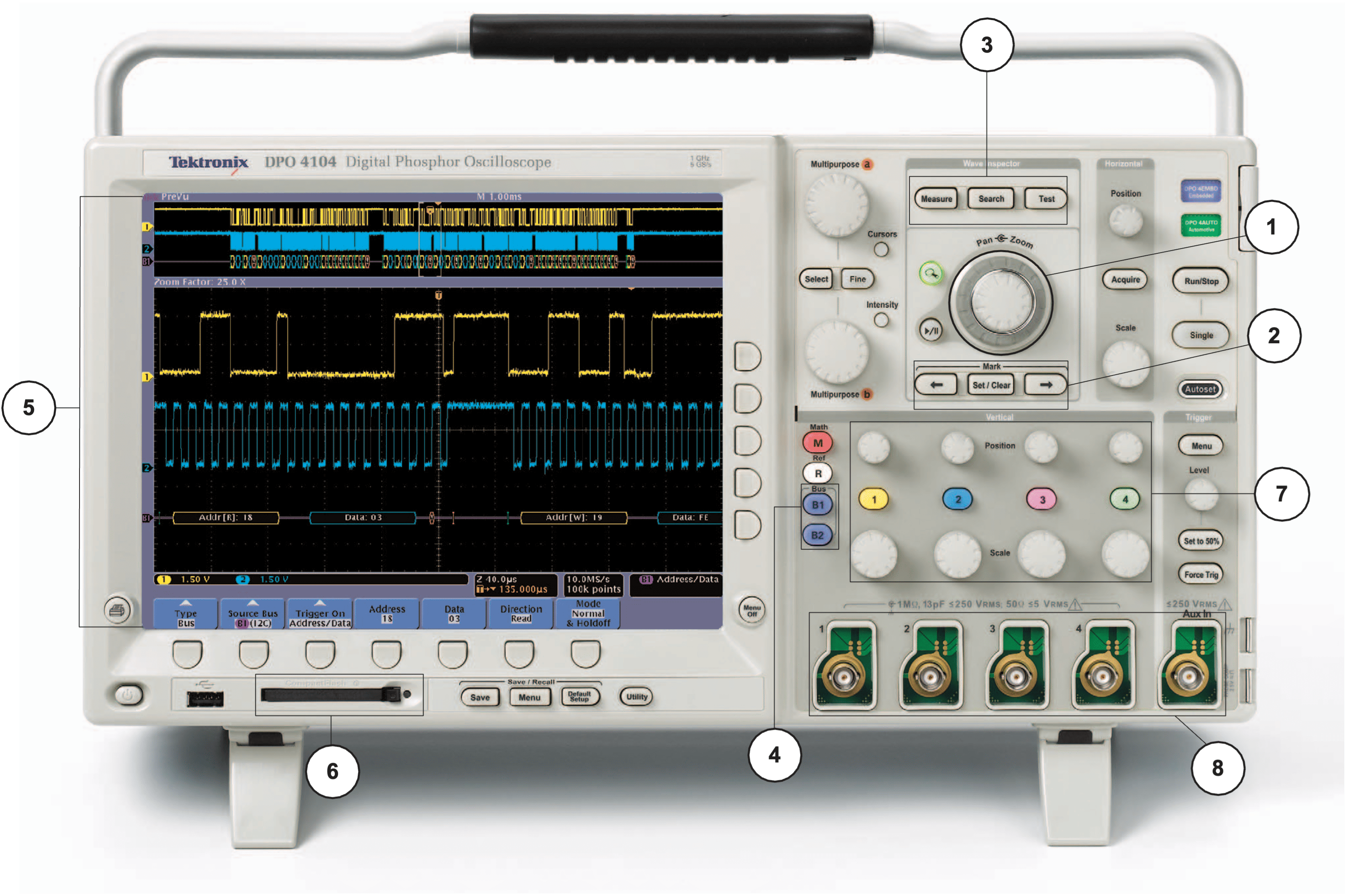

1. Масштаб и просмотр. Для масштабирования и просмотра выделены специальные ручки на передней панели. Внутренняя ручка предназначена для управления коэффициентом масштабирования, а внешняя ручка – для перемещения окна масштабирования по осциллограмме. Перемещаться по осциллограмме становится совсем просто.
2. Метки. Вы хотите поставить метку на осциллограмме, чтобы потом быстро найти нужный участок? Нажмите кнопку «Установить метку», и на осциллограмме появится «закладка». Кнопки  и  позволяют перемещаться по меткам, установленным пользователем, и находить установленные метки.
3. Поиск. Вы устали постоянно крутить ручку положения по горизонтали, чтобы найти нужной событие? Воспользуйтесь мощной функцией поиска в осциллографе DPO4000, чтобы найти и пометить все события, отвечающие заданным условиям. В число условий поиска входят фронты, длительность импульса, ранг, логические условия, время установки и фиксации, время нарастания илиспада, а также содержимое пакетов шин I2C, SPI, CAN, LIN, FlexRay и RS-232/422/ 485/UART
4. Последовательные шины. Запуск по содержимому пакета, просмотр собранных данных в виде шины с пакетами, декодированными в шестнадцатиразрядном или двуразрядном представление, поиск заданного содержимого пакета в собранных данных и даже декодирование и просмотр всех пакетов в табличном формате, как на логическом анализаторе. Поддерживаются стандарты последовательных шин I2C, SPI, CAN, LIN, FlexRay и RS-232/422/ 485/UART
5. 3амечательный экран. Осциллографы серии DPO4000 отличаются большим экраном – 10,4 дюйма (264 мм) и высоким разрешением – 1 024 x 768 пикселов (XGA).
6. 3апоминающее устройство большой емкости. Порты USB и CompactFlash, расположенные на передней панели, позволяют просто и удобно сохранять сосциллограммы, выданные осциллографом и настройки осциллографа. Еще два хост-порта USB расположенные на задней панели, предназначены для подключения периферийных устройств, так же как и порт устройств USB для управления прибором с помощью USBTMC.
7. Органы управления отображением по вертикали. Органы управления с ручками для каждого канала упрощают работу и делают ее интуитивно понятной. Теперь не требуется ис пользоваться одну ручку управления для всех четырех каналов.
8. TekVPI®. Интерфейс пробников TekVPI позволяет подключать активные токовыe пробники к прибору. Имеются интуитивно понятные органы управления на корпусе компенсатора, возможность дистанционного управления настройками пробника и усовершенствованные средства обмена информацией между осциллографом и пробником.

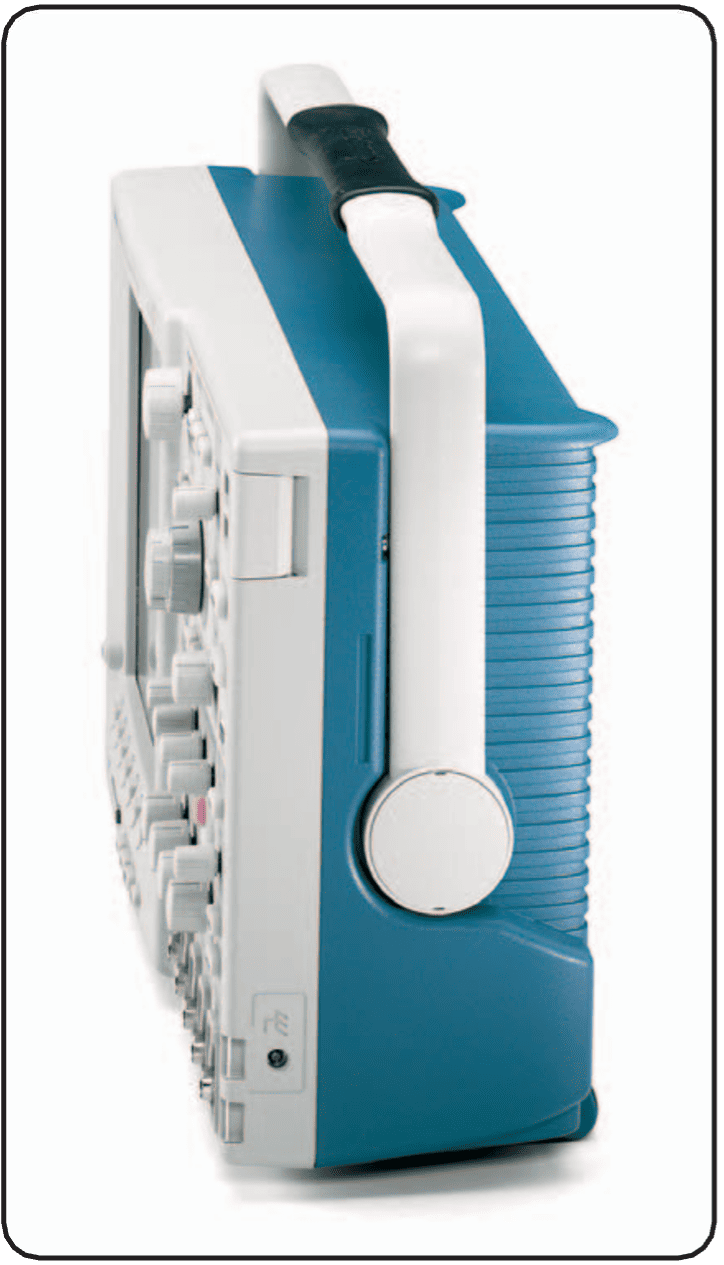

Глубина всего 137 мм! При впечатляющих рабочих характеристиках, большом экране и управлении с ручками для каждого канала осциллографы серии DPO4000 имеют размер всего 137 мм в глубину и занимают мало места на рабочем столе.

Характеристики

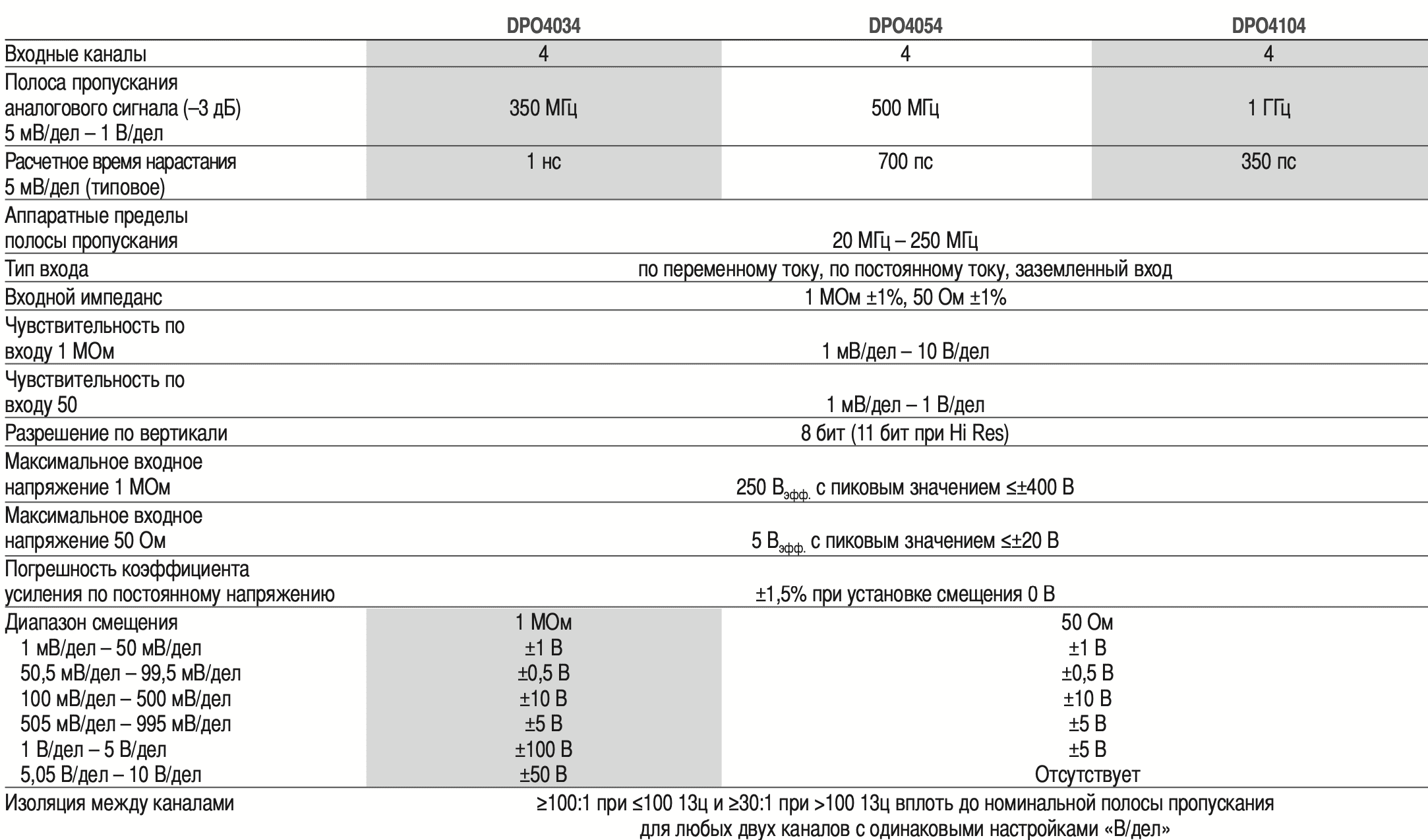

Система вертикального отклонения

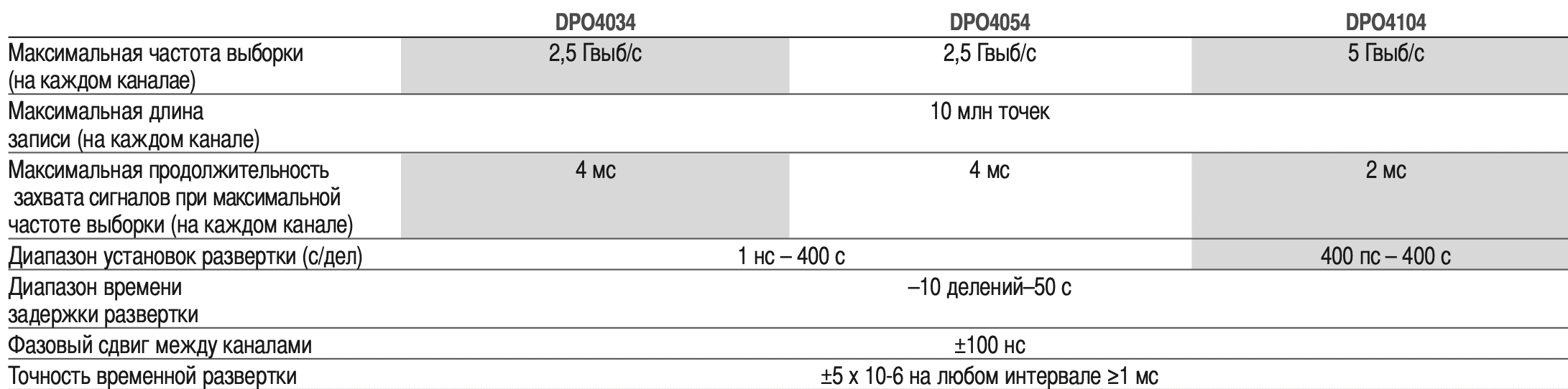

Система горизонтального отклонения

Система запуска

Основные режимы синхронизации – автоматический, нормальный и однократный. Связь по входу синхронизации – по постоянному току, подавление

ВЧ (ослабление частот >50 кГц), подавление НЧ (ослабление частот <50 кГц), подавление шума (с уменьшением чувствительности).

Диапазон выдержки запуска – от 20 нс до 8 с.

Чувствительность

Внутренняя при связи по постоянному току – 0,4 деления от 0 до 50 МГц с увеличением до 1 деления при номинальной полосе пропускания.

Внешняя (вспомогательный вход) – 200 мВ от постоянного тока до 50 МГц, с увеличением до 500 мВ на 250 МГц

Диапазон уровней синхронизации

По всем каналам – ±8 делений от центра экрана.

Внешняя (дополнительный вход) – ±8 В.

Режимы сбора данных

Выборка – сбор значений выборок. Пиковое детектирование – фиксация узких выбросов (до 200 пс) на всех скоростях развертки.

Усреднение – усредняется от 2 до 512 осциллограмм.

Огибающая – огибающая по минимумам и максимумам отображает данные пикового детектирования за несколько циклов сбора данных.

Высокое разрешение – узкополосное усреднение в реальном времени позволяет снизить случайные шумы и повысить разрешение.

Прокрутка – перемещение осциллограмм по экрану справа налево при эквивалентной скорости развертки менее 40 мс/дел.

Режимы синхронизации

По фронту – положительный или отрицательный наклон на любом канале или на дополнительном входе на передней панели. Связь по постоянному току, с подавление ВЧ, с подавление НЧ и подавлением шума.

По длительности импульса – запуск по длительности положительного или отрицательного импульса >, <, = или ≠ заданного периода времени.

По ранту – запуск по импульсу, пересекающему первый пороговый уровень, но не пересекающему второй пороговый уровень до повторного пересечения первого.

Логический – запуск по ложному или истинному значению логической функции каналов в течение заданного периода времени.

В качестве тактового сигнала можно использовать любой вход, логическая функция определяется по фронтам тактового сигнала. Функции (И, ИЛИ, И-НE, ИЛИ-НE) задаются для четырех входных каналов, представленных значениями уровней «Высокий», «Низкий» и «Безразлично».

Время установки и фиксации – запуск по нарушению времени установки и времени фиксации между тактовым сигналом и сигналом данных, представленными на двух входных каналах.

Время нарастания и спада – запуск по фронту импульса с наклоном больше или меньше заданного. Можно выбрать положительный наклон, отрицательный или оба наклона.

Видео – запуск по строкам, нечетным, четным и любым полям в видеосигналах стандартов NTSC, PAL и SECAM.

Расширенный анализ видеосигналов (дополнительная возможность) – запуск по видеосигналам стандарта 480p/60, 576p/50, 720p/30, 720p/50, 720p/60, 875i/60, 1080i/50, 1080i/60, 1080p/24, 1080p/24sF, 1080p/25, 1080p/30, 1080p/50, 1080p/60, и пользовательские стандарты двухуровневой и трехуровневой видеосинхронизации.

I2C (дополнительная возможность) – запуск по сигналам Start, Repeated Start, Stop, Missing ACK, Address (7 или 10 бит), Data или Address и Data на шинах I2C с быстродействием до 3,4 Мб/с.

SPI (дополнительная возможность) – запуск по сигналам SS, Idle Time, MOSI, MISO или MOSI и MISO на шинах SPI быстродействием до 10,0 Мб/с (на модели DPO4032 недоступно). CAN (дополнительная возможность) – запуск по сигналам Start of Frame, Frame Type (data, remote, error, overload), Identifier (стандартный или расширенный), Data, Identifier и Data, End of Frame или Missing ACK на шинах CAN быстродействием до 1 Мб/с. Дополнительно можно задать условия запуска по данным ≤, <, =, >, ≥ или ≠ установленного значения данных. Точка выборки настраивается пользователем; настройка по умолчанию 50%.

RS-232/422/485/UART (дополнительная возможность) – запуск типов «Стартовый разряд передачи», «Стартовый разряд приема», «Конец пакета прд», «Конец пакета приема», «Данные прд» или «Данные приема». LIN (дополнительная возможность) – запуск по сигналам Sync, Identifier, Data, Identifier and Data, Wakeup Frame, Sleep Frame или ошибки, такие как Sync, Parity или Checksum Errors.

FlexRay (дополнительная возможность) – запуск по сигналам Start of Frame, Type of Frame (Normal, Payload, Null, Sync, Startup), Identifier, Cycle Count, Complete Header Field, Data, Identifier and Data, End of Frame или ошибки, такие как Header CRC, Trailer CRC, Null Frame, Sync Frame или Startup Frame Errors.

Задержка запуска по времени – от 4 нс до 8 с. Задержка запуска по числу событий – от 1 до 9 999 999 событий.

Измерения осциллограмм

Курсоры – осциллограмма и экран.

Автоматические измерения – 29 измерений; до восьми из них могут одновременно отображаться на экране. В их число входят: измерения периода, частоты, задержки, времени нарастания, времени спада, положительной скважности, отрицательной скважности, длительности положительного импульса, длительности отрицательного импульса, длительности вспышки, фазы, положительного выброса, отрицательного выброса, размаха, амплитуды, верхнего уровня, нижнего уровня, максимума, минимума, среднего значения, среднего значения цикла, среднеквадратичного значения, среднеквадратичного значения цикла, число положительных импульсов, число отрицательных импульсов, число передних фронтов, число задних фронтов, площади и площади цикла.

Статистика измерений – среднее значение, минимум, максимум, стандартное отклонение. Опорные уровни – опорные уровни для изме- рений задаются пользователем в процентах или в единицах измерения.

Стробирование – выделение места измерения внутри накопленного сигнала, с помощью экранных курсоров или курсоров осциллограммы.

Расчет осциллограмм

Арифметические операции – сложение, вычи- тание, умножение и деление осциллограмм. Математические функции – интегрирование, дифференцирование, БПФ.

БПФ – амплитудный спектр. Настройка вертикального масштаба БПФ линейный среднеквадратичный или дБВ среднеквадратичные; окно БПФ – прямоугольное, окно Хэмминга, окно Хеннинга, окно Блэкмена-Харриса.

Дополнительные математические операции – задание сложных математических выражений, включающих осциллограммы, математические функции, скаляры, до двух переменных, настраиваемых пользователем, а также результаты параметрических измерений, например (Intg(Ch1-Mean(Ch1)) x 1,414 x VAR1).

Программное обеспечение

NI LabVIEW SignalExpress™ Tektronix Edition LE – интерактивная программная среда измерений, оптимизированная для осциллографов серии DPO4000; позволяет мгновенно захватывать, генерировать, анализировать, сравнивать, импортировать и сохранять данные измерений и сигналы с помощью интуитивно понятного и не требующего программирования интерфейса, основанного на операции перетаскивания. Стандартная версия серии DPO4000 обеспечивает поддержку сбора данных, управления, просмотра и экспорта сигналов в реальном времени. Полная версия (SIGEXPTE) добавляет дополнительные возможности: дополнительную обработку сигналов, расширенный анализ, смешанный сигнал, развертку, проверку пределов и пошаговые возможности, задаваемые пользователем и доступна в течение 30-дневного пробного периода для каждого инструмента. Чтобы постоянно пользоваться возможностями профессиональной версии, закажите SIGEXPTE.

OpenChoice® Desktop – позволяет быстро и просто осуществлять связь между ПJ, работающим под управлением Windows, и осциллографом серии DPO4000 через шину USB или LAN. Поддерживает передачу и сохранение настроек, осциллограмм, измерений и изображений экрана.

Драйвер IVI – предоставляет стандартный интерфейс программирования прибора для распространенных приложений, таких как LabVIEW, LabWindows/CVI, Microsoft .NET и MATLAB.

Характеристики экрана

Тип экрана – 10,4 дюйма (264 мм), жидкокристаллический цветной TFT-экран. Разрешение экрана – 1 024 пиксела по горизонтали x 768 пикселов по вертикали (XGA). Виды осциллограмм – векторы, точки, переменное послесвечение, бесконечное послесвечение.

Масштабные сетки – полная, сетка, перекрестие, кадр, IRE и «мВ».

Формат – YT и одновременно XY/YT. Скорость захвата сигналов – до 50 000 осциллограмм в секунду.

Порты ввода-вывода

Плата CompactFlash – доступ в передней панели (Тип 1).

Порт USB 2.0 полного быстродействия – поддерживает съемные запоминающие устройства USB и принтеры. Два порта размещены на задней панели, один – на передней.

Порт устройства USB 2.0 высокого быстродействия – разъем на задней панели позволяет управлять осциллографом через интерфейс USBTMC или GPIB с TEK-USB-488. Порт ЛВС – разъем RJ-45, поддерживает стандарт 10/100Base-T.

Видеоразъем XGA – розетка разъема DB-15, подключение внешнего монитора или проектора для отображения на нем экрана осциллографа.

ПРОДОЛЖЕНИЕ СЛЕДУЕТ…
