Компания SIGLENT анонсировала серию SDS5000х
Компания SIGLENT анонсировала новую серию осциллографов SDS5000х выполненных по технологии цифрового фосфора. Компанией представлены 2-х и 4-х канальные модели с полосой частот 1 ГГц, 500 МГц и 350 МГц и имеют АЦП со скоростью 5ГВ/с, объемом памяти 250М точек. Особенностью является функциональность 16-ти канального логического анализатора (опц.).
В серии SDS5000х реализована технология SPO (цифрового фосфора) обеспечивающая скорость захвата осциллограмм в обычном режиме до 110 000 осц/сек. или до 480 000 осц/сек. в режиме сегментированной выборки) с 256-уровневой градацией интенсивности.
Осциллографы SDS5000х также используют инновационную цифровую систему синхронизации с высокой чувствительностью и низким уровнем джиттера. Система запуска поддерживает несколько мощных режимов запуска, включая запуск по последовательной шине. Запись истории сигналов, получение последовательности, функции поиска и навигации позволяют захватывать, сохранять и анализировать расширенные записи сигналов.

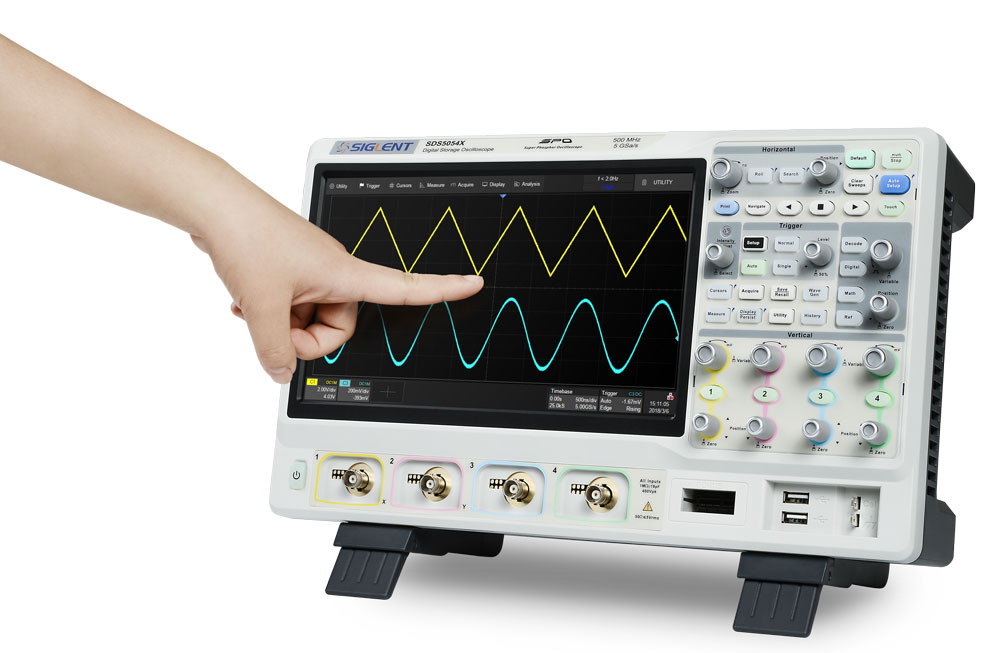

SDS5000х также предлагает впечатляющий набор измерительных и математических возможностей, опции для генератора сигналов произвольной формы с частотой 25 МГц и декодирование. Емкостный сенсорный экран с диагональю 10,1 дюйма, поддерживающий жесты с несколькими касаниями, с добавлением удобного одноклавишного дизайна для наиболее часто используемых функций может значительно повысить эффективность работы SDS5000х. Осциллограф также поддерживает управление мышью и внешней клавиатурой.
Модель / параметры. |
SDS5032Х SDS5034Х |
SDS5052Х SDS5054Х |
SDS5102Х SDS5104Х |
Полоса | 350 МГц | 500 МГц | 1 ГГц |
Каналы | 2 / 4 канала + внешний вход синхронизации. | ||
Скорость выборки | 5 ГВ/с | ||
Скорость захвата | 110 тыс. / форм сигналов в сек. (обычный режим). 480 тыс. / форм сигналов в сек. ( в режиме сегментированной выборки) | ||
Объем памяти: | 250М точек/канал (в режиме чередования), 125М точек/канал , | ||
Типы триггеров | по уровню, наклон, ширина импульса, окно, рант, интервал, Dropout, маска, видео ,Qualified | ||
Захват и декодирование | I2C, SPI, UART, CAN, LIN (стандартно); CAN FD, Flexray,I2S, MIL-STD-1553B (опциоально) | ||
Цифровые каналы | 16-ти канальный, скорость квантования 1.25 ГВ/с, память до 62.5М точек | ||
Генератор сигналов | полоса: 25 MHz, скорость квантования 125 МГц, память 16к точек | ||
Интерфейсы | USB Host, USB Device, LAN, Pass/Fail, Trigger Out, 10 MHz In, 10 MHz Out, VGA Output | ||
Дисплей | Сенсорный, TTF-LCD, 10”1, разрешение: 1024х600 |
