KEYSIGHT НЕ ОСТАНАВЛИВАЕТСЯ НА РАЗРАБОТКАХ НОВЕЙШИХ ОСЦИЛЛОГРАФОВ

Компания Keysight представляет портативный 14-битный АЦП осциллограф для общих применений

14-битный осциллограф сочетает в себе архитектурные усовершенствования и программную поддержку для более высокого разрешения, обработки в реальном времени и улучшенного анализа сигналов.

Недавно компания Keysight Technologies представила серию InfiniiVision HD3 — 14-битный осциллограф на базе АЦП, разработанный для обеспечения непревзойденной точности для приложений общего назначения.

По мере того, как устройства становятся все более сложными, должны развиваться и инструменты, измеряющие их производительность. От развития сетей 5G и 6G до появления электромобилей (EV) и усовершенствованных систем помощи водителю (ADAS) — каждый сектор требует более точного оборудования с более высоким разрешением, способного обрабатывать сложные шаблоны сигналов, более высокую пропускную способность и более высокую скорость передачи данных.

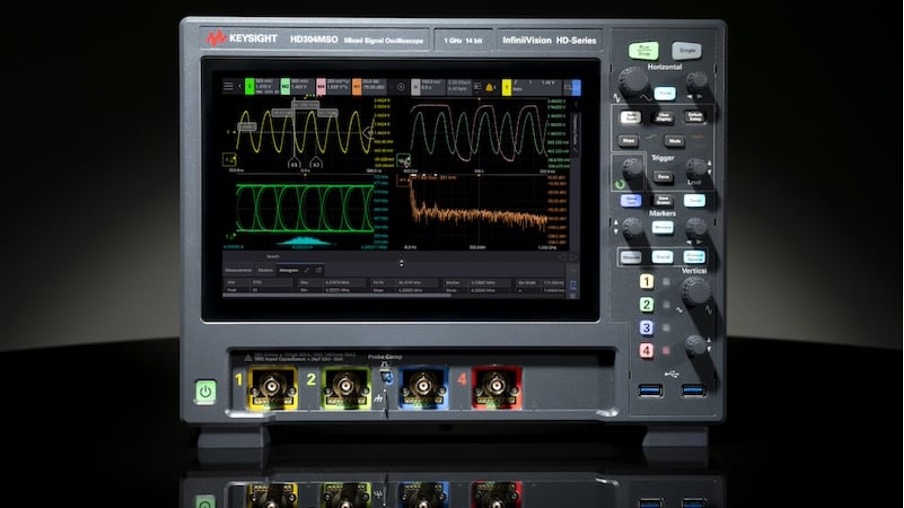

Рисунок 1 - Осциллографы серии InfiniiVision HD3.

Компания Keysight создала осциллографы серии InfiniiVision HD3, отвечающие требованиям этих отраслей в портативном форм-факторе.

Серия InfiniiVision HD3

Новые осциллографы (связанные с техническим описанием) оснащены 14-битным аналого-цифровым преобразователем (АЦП) с в четыре раза более высоким вертикальным разрешением, чем у традиционных 8-битных АЦП. Такое разрешение обеспечивает детальный захват сигнала в диапазоне полосы пропускания от 200 МГц до 1 ГГц, включая встроенные фильтры, которые обеспечивают разрешение до 16 бит в режиме высокой четкости. Кроме того, система может похвастаться уровнем шума 50 мкВrms и способностью анализировать сигналы в масштабах до 500 мкВ/дел.

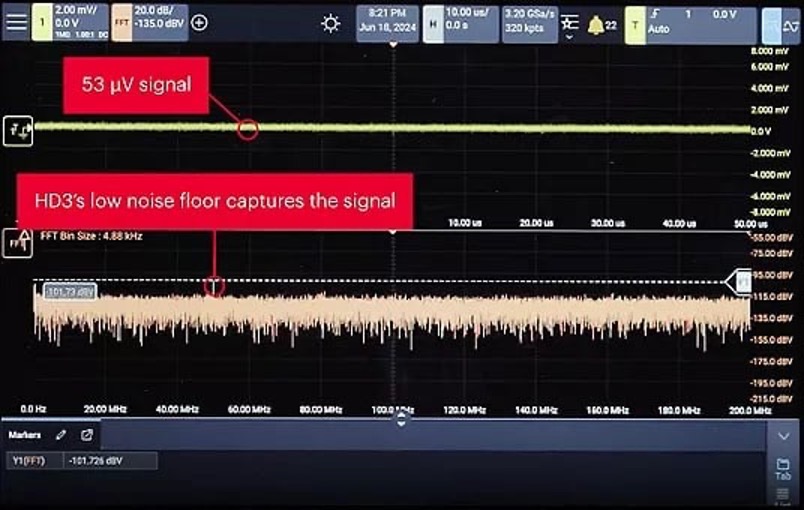

Рисунок 2 - Низкий уровень шума серии HD3.

Осциллографы обычно испытывают резкое падение скорости обновления формы сигнала, памяти и частоты дискретизации, когда ЦП одновременно обрабатывает интерполяции, построение логических каналов, декодирование последовательной шины и другие измерения. Компания Keysight стремилась предотвратить замедление скорости отклика осциллографа этими узкими местами ЦП с помощью своей фирменной специализированной интегральной схемы (ASIC) MegaZoom 5. Это устройство может выполнять обработку в реальном времени для таких ключевых функций, как скорость обновления формы сигнала (до 1,3 млн сигналов в секунду), последовательное декодирование и тестирование пределов маски на аппаратном уровне. MegaZoom также может выводить аналоговые и цифровые данные непосредственно на дисплей, усиливать работу графического интерфейса и включать дополнительные инструменты, такие как генератор сигналов произвольной формы. Новая серия снижает свою зависимость от ЦП, выполняя эти функции на аппаратном уровне, а не на уровне программного обеспечения. Специальная архитектура осциллографа в сочетании с микросхемами памяти, выделенными для каждого канала (100 Мвыб. на канал), гарантирует, что даже при максимальной частоте дискретизации 3,2 Гвыб./с осциллограф сможет поддерживать полную производительность без чередования данных между каналами.

Простота программного обеспечения и интерфейса

Серия HD3 также включает в себя различные программные приложения, включая Fault Hunter, который автоматически определяет сбои сигнала и аномалии в течение длительных периодов тестирования. Fault Hunter может мгновенно сравнивать характеристики сигнала с определенными пользователем критериями для выявления ошибок для проверки. Длительность теста может охватывать период от нескольких минут до двух дней, что позволяет легко настроить тестируемое устройство на выходных, чтобы вернуться к полному отчету об испытаниях на основе миллиардов тестов.

Все модели оснащены анализом частотной характеристики, сегментированной памятью, MSO, тестированием по маске, гистограммами, БПФ и многим другим. Серия также включает в себя универсальные опции запуска и декодирования, такие как аппаратно-ускоренный запуск зоны и поддержка последовательных протоколов, таких как I2C, SPI и CAN.

Пользователи могут настраивать осциллограф в соответствии с точными требованиями к тестированию с помощью большего количества меню, включая настраиваемое отображение сетки, панель избранного и автоматические действия. С немедленными обновлениями лицензии пользователи могут автоматически получать доступ к увеличенной пропускной способности и памяти без возврата осциллографа на завод.

Отрасли, продвигающие передовые технологии T&M

Достижения в нескольких ключевых отраслях требуют большей точности, пропускной способности и целостности сигнала. В телекоммуникациях технологии 5G и 6G требуют осциллографов для захвата высокочастотных сигналов с минимальным шумом. Беспроводные стандарты следующего поколения требуют осциллографов с высокой пропускной способностью для тестирования сложных схем модуляции и многогигагерцовых сигналов для более высокой скорости передачи данных. Кроме того, эти устройства должны обеспечивать точную синхронизацию и анализ джиттера, чтобы гарантировать надежную передачу данных по сетям связи.

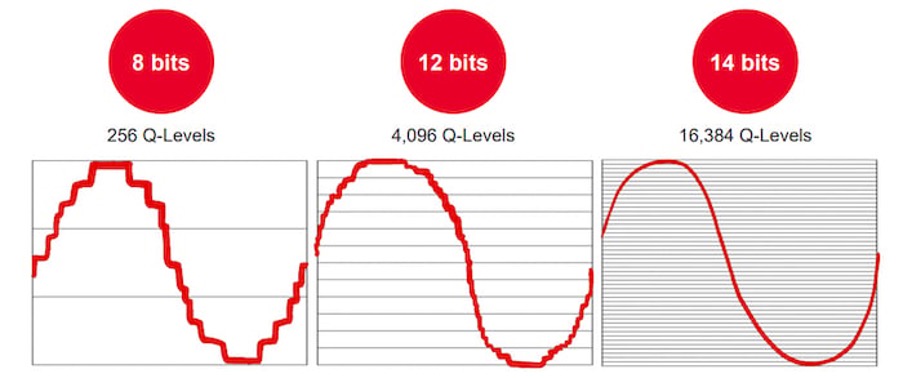

Рисунок 3 - Формы сигналов осциллографа с различным разрешением.

В автомобильной промышленности силовые агрегаты электромобилей и технологии ADAS полагаются на высокоскоростную передачу данных, силовую электронику и слияние датчиков — все это требует осциллографов с расширенными возможностями измерения. Между тем, тестирование высоковольтных систем, систем управления аккумуляторными батареями (BMS) и высокочастотных инверторов требует осциллографов с более широкими диапазонами напряжения, более глубокой памятью и анализом в реальном времени для обеспечения безопасности и надежности.

Производителям полупроводников также требуются более сложные осциллографы, чтобы идти в ногу с уменьшающимися размерами транзисторов и более высокими тактовыми частотами. Современные интегральные схемы (ИС) работают на все более высоких частотах, требуя полосы пропускания осциллографа и разрешения, которые могут захватывать переходы сигнала в наносекундном масштабе для отладки и проверки конструкций ИС.

Осциллографы, такие как серия InfiniiVision HD3, реагируют на этот сдвиг, предлагая более высокое разрешение, обработку в реальном времени и расширенные возможности анализа сигналов.
